<APC
系統
>
APC 系統是跟 Panasonic 錫膏印刷機、Panasonic 打件機連結成一個封閉迴路的系
統，SPI 會丟出錫膏偏移與旋轉的資訊回傳到錫膏印刷機，忽略板與錫膏偏移的訊息
到打件機。
1.設定 Panasonic 伺服器的 IP 位置。
2.設定軌道類型。
3.設定打件機板號順序。
4.設定偏移量信賴度，假設偏移量
信賴度設為 80%，打件機會以
SPI 機台檢測到的偏移量的 80%
來打件。
5.設定整板大小(包含載具的尺寸)
6.設定原點偏移量(載具左下角至板
子左下角)
DY
DX
載具
PCB
148 TR7007 Series User Guide – Software
Test Research, Inc.

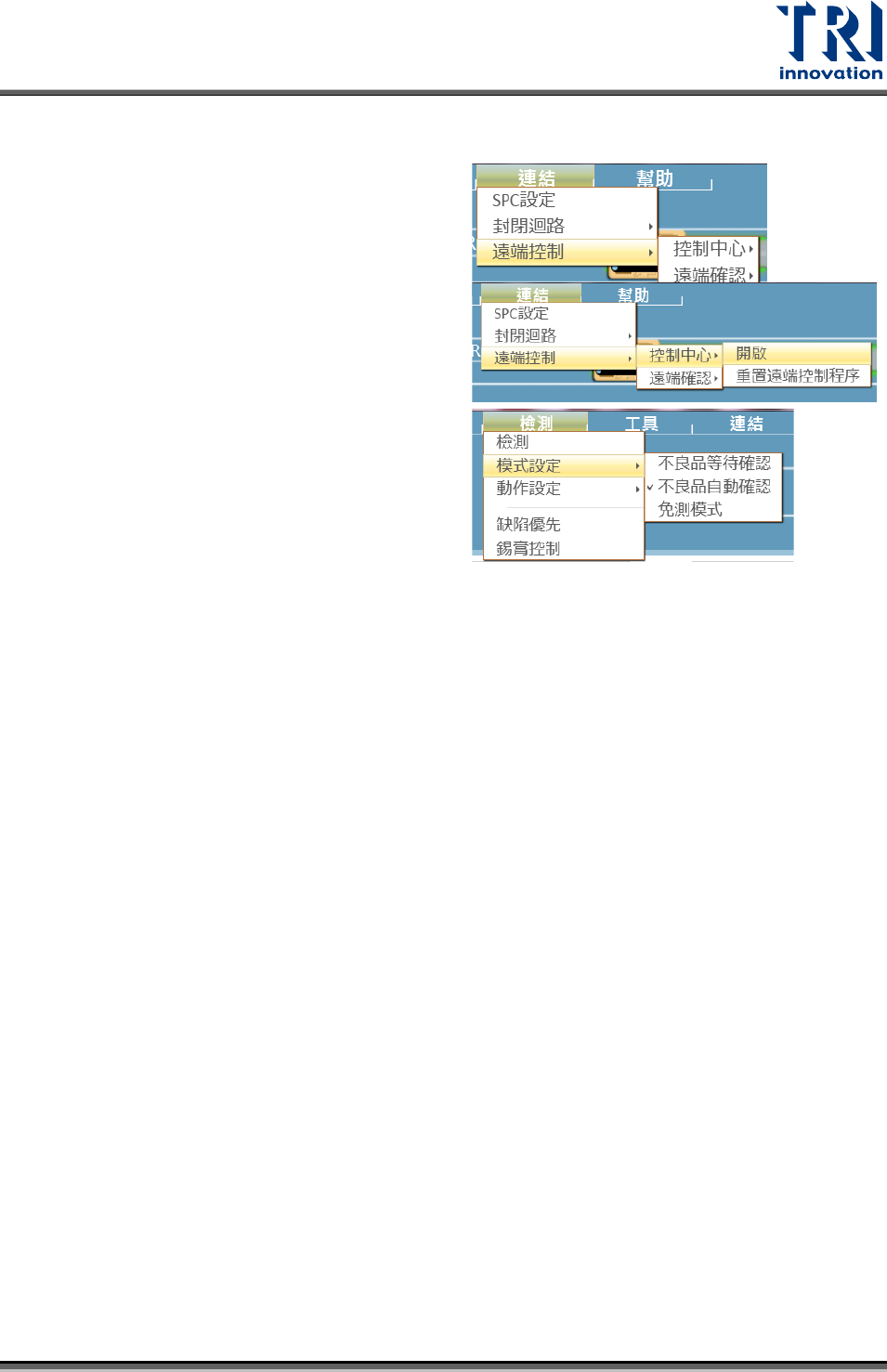

4.5.3
遠端控制
<控制中心>
控制中心代表使用回復站(Repair Station)與
收板機進行。
點選[
開啟
]後，軟體會自動把檢測的模式設
定切換成[
不良品自動確認
]。
接下來檢測的板子資料會傳輸到回復站來做
覆判，回復站的相關設定可參考 SPC 手冊。
不管板子是良或不良，板子都會直接出板到
後方的收板機，收板機會把不良的板子收起。
<遠端確認>
遠端確認與控制中心的差別在遠端確認為搭配無收板機之情況。
TR7007 Series User Guide – Software 149
Test Research, Inc.

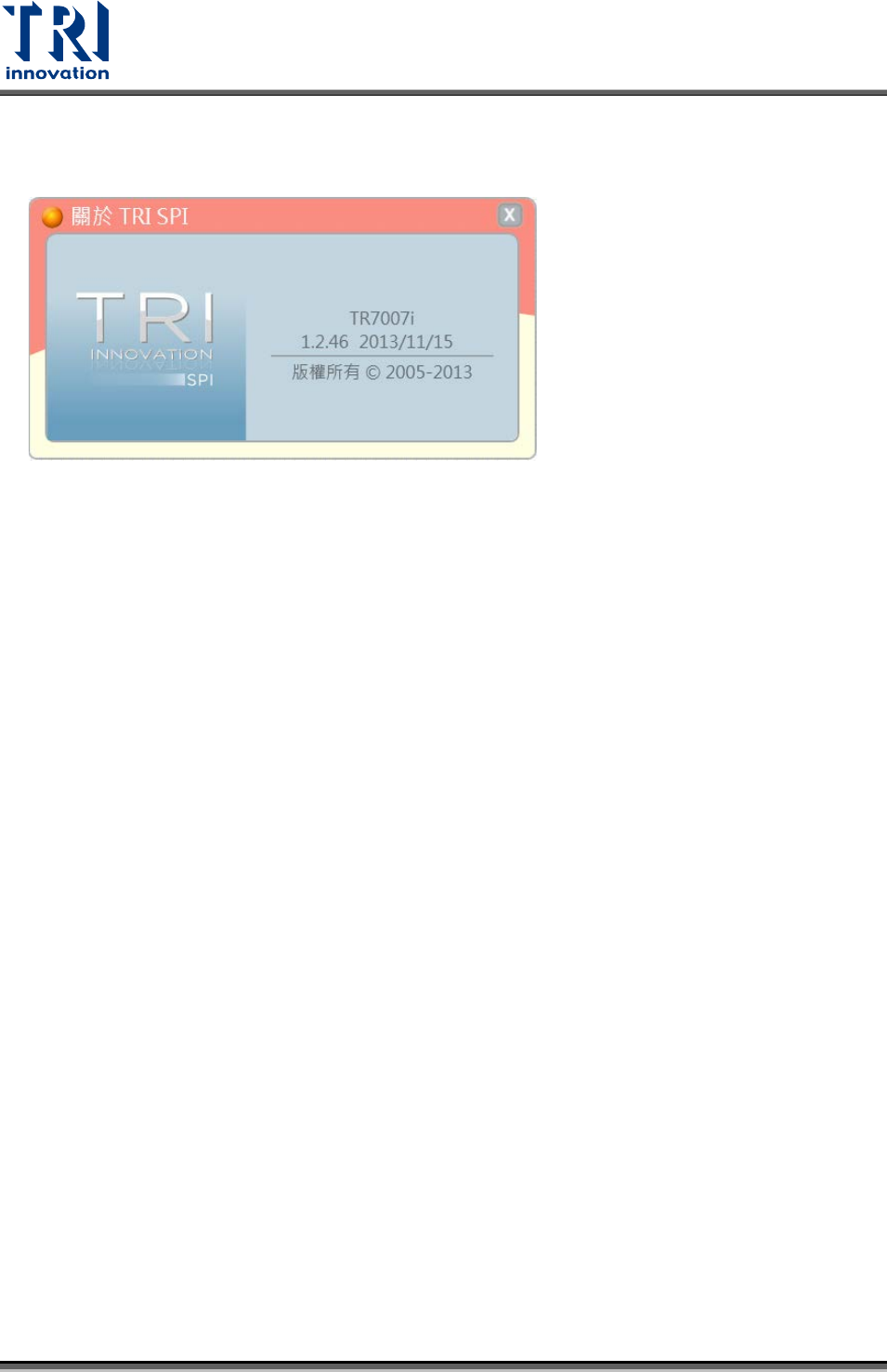

4.6 Help
顯示主程式的版本編號與版本建立時間資訊。
