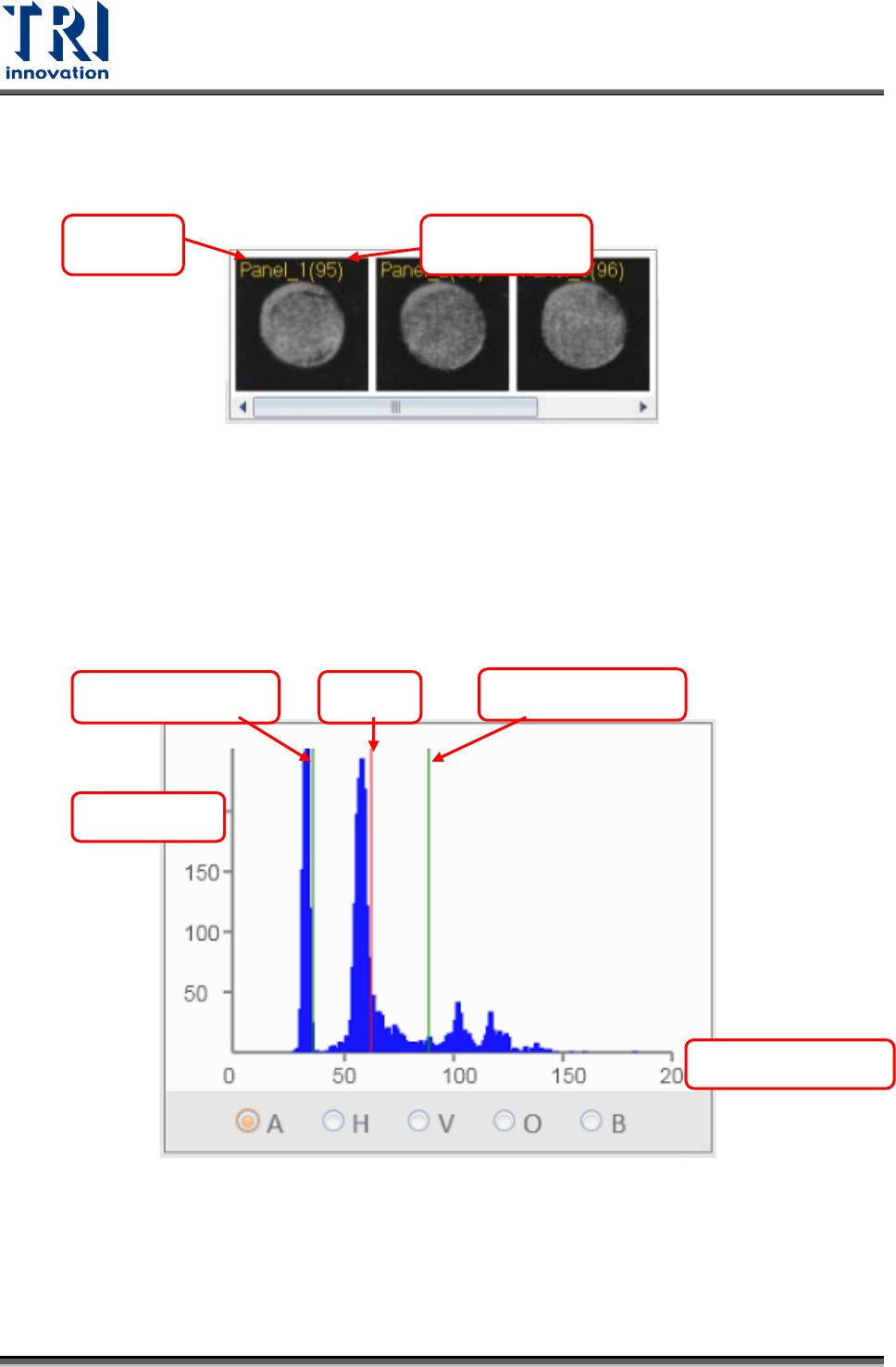

【檢測結果-定位點的影像與分數資訊】
顯示對位點影像，並提供影像比對分數。
【檢測結果-3】本次檢測板子資訊：
顯示整板的錫膏參數統計長條圖，參數有 A(面積)、H(高度)、V(體積)、O(偏
移量)、B(錫膏量測資訊)；X 軸為百分比，Y 軸為計量，標準差可觀察製程是
否良好，越靠近平均值越好。
對位點 1
影像比對分數

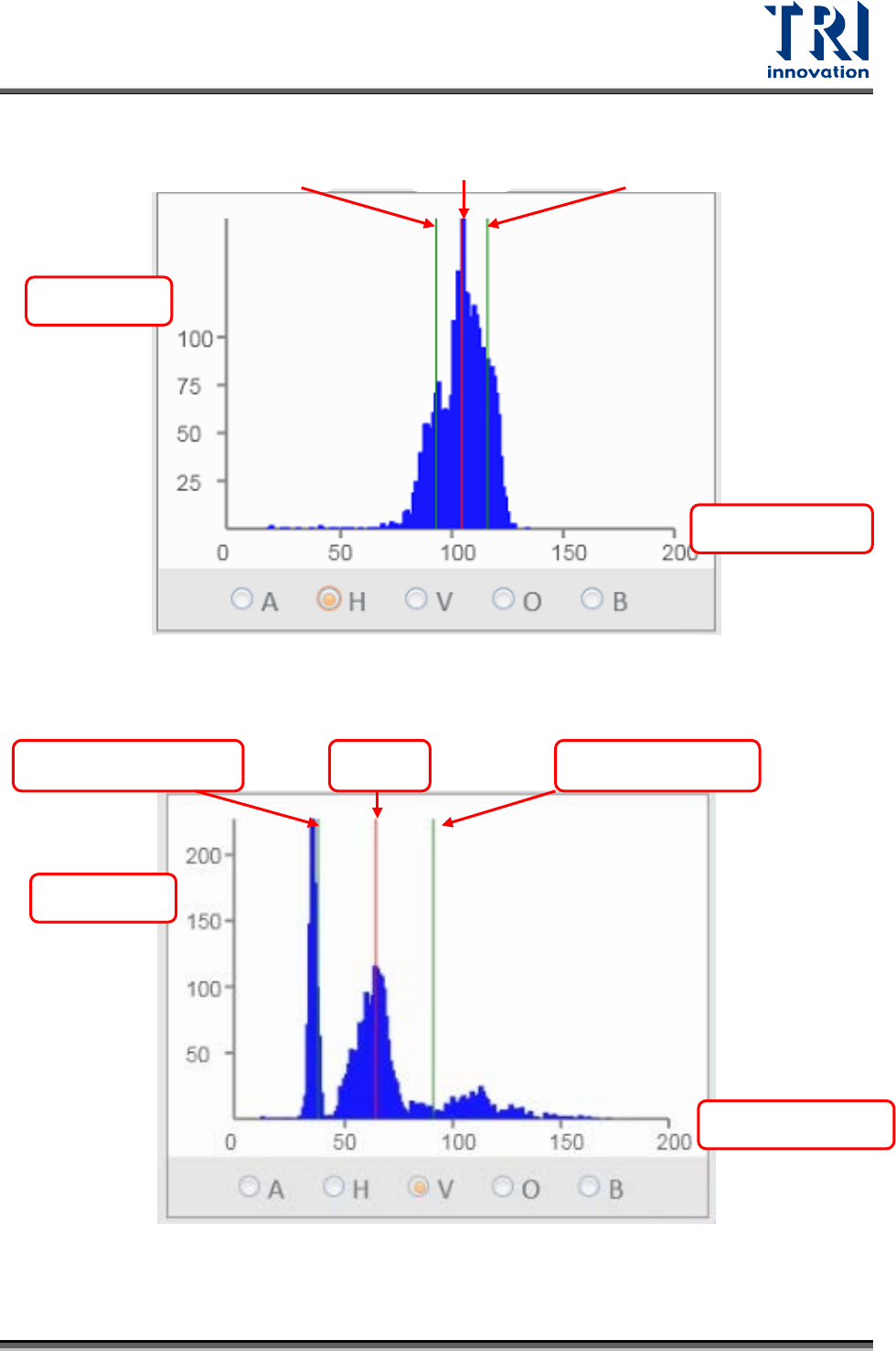

平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：百分比(%)
面積
16 TR7007 Series User Guide – Software
Test Research, Inc.
平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：高度
(um)
高度
體積
平均值
平均值＋標準差
平均值－標準差
Y 軸：計量
X 軸：百分比
(%)
TR7007 Series User Guide – Software 17
Test Research, Inc.
偏移量
錫膏量測資訊
整體平均
偏移量(um)
元件類別
檢測框名稱
(元件 板號 腳
量測結果與規格的百分比
