Test Research, Inc. 【檢測結果 - 覆判按鈕】 在檢測完板子後，若有發現不良元件會出現 及 按鈕，須在確認板子是 不良或者誤判後點選；若點選 按鈕，則會跳出檢測狀態，此時才能再編輯程 式（檢測狀態時無法編輯）。 確認不良 確認通過 跳出檢測狀態 TR 7007 Series User Guide – Software 19
Test Research, Inc.

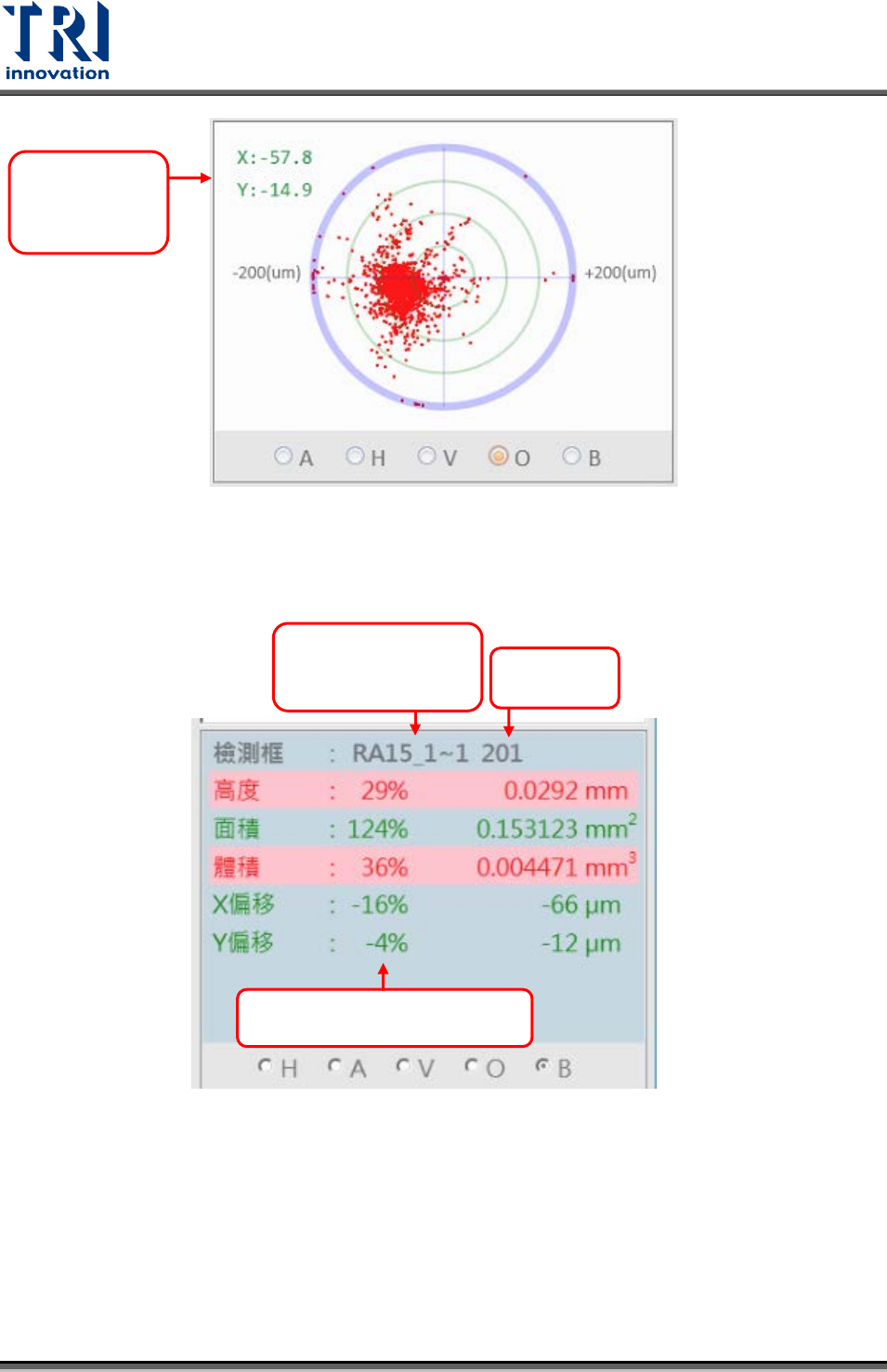

偏移量
錫膏量測資訊
整體平均
偏移量(um)
元件類別
檢測框名稱
(元件 板號 腳
量測結果與規格的百分比
18 TR7007 Series User Guide – Software
Test Research, Inc.
【檢測結果-覆判按鈕】
在檢測完板子後，若有發現不良元件會出現 及 按鈕，須在確認板子是
不良或者誤判後點選；若點選 按鈕，則會跳出檢測狀態，此時才能再編輯程
式（檢測狀態時無法編輯）。
確認不良
確認通過
跳出檢測狀態
TR7007 Series User Guide – Software 19
Test Research, Inc.

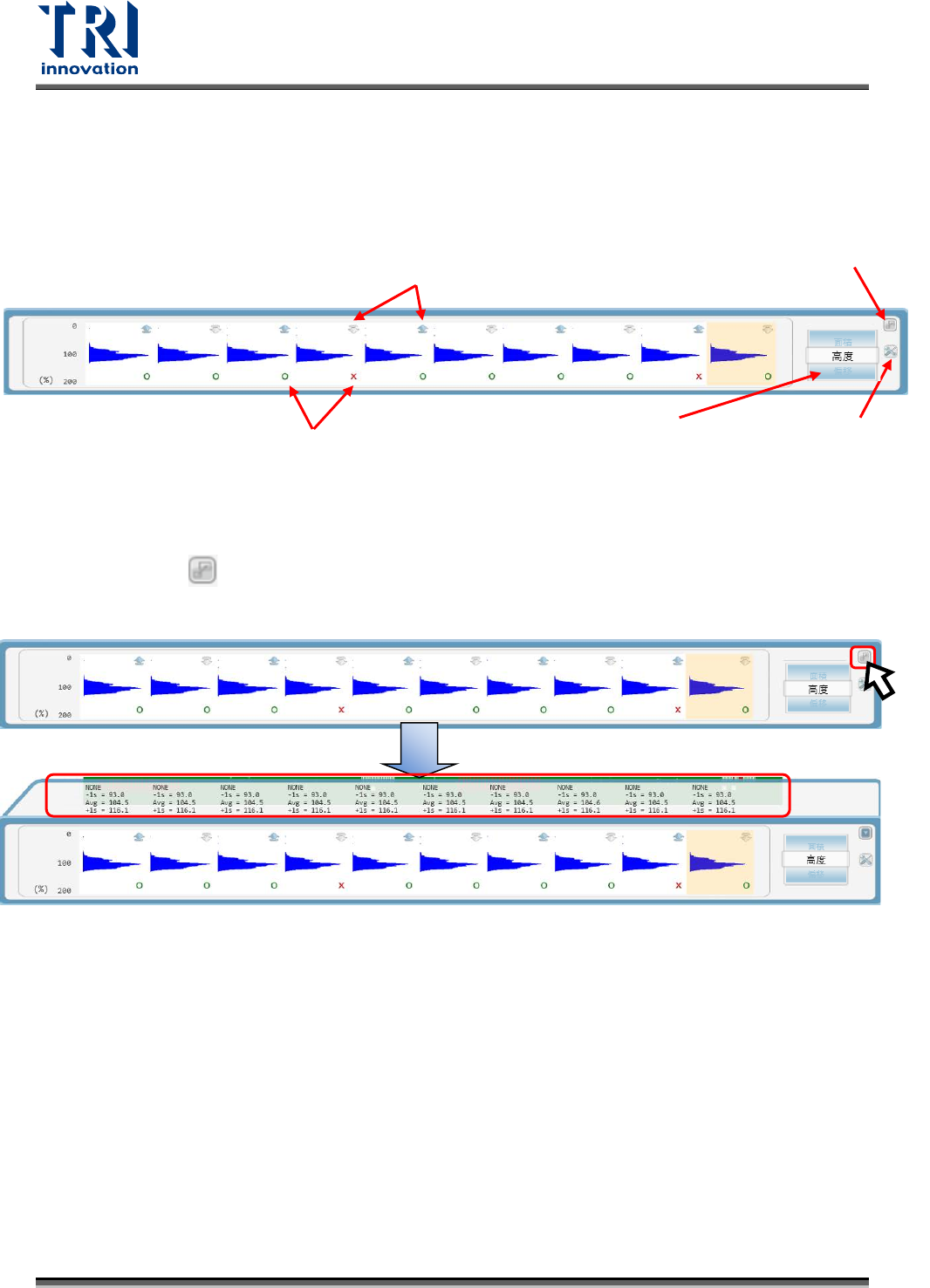

【近 10 片板子統計長條圖】
顯示近 10 片板子的統計長條圖，可選擇體積、面積、高度、偏移量這些不同的量測
參數來呈現，此外還能觀察近 10 片板子通過或不良的狀況以及刮刀方向，以利使用
者進行製程上的問題分析。
【
顯示平均值、標準差
】
如下圖，點擊 圖示後，在統計圖上方會跑出整個板子高度的平均值、標準差。
選擇檢視體積、面
積、高度、偏移
顯示通過或不
刮刀方向
選擇最大計數
顯示為多少
顯示平均值、標準差
20 TR7007 Series User Guide – Software
