Test Research, Inc. 3.6 H. A. V. 概況圖 欲觀看檢測過後的高度、面積、體的的概況時，可使用 H.A.V. 概況圖。其快捷鍵位置 如下所示。 點擊快捷鍵後， H.A.V. 概況圖如下所示。可利用概況圖了解高度值、高度百分比、面 積百分比、體積百分比的概況。下圖為高度值的分布概況圖。 H.A.V. 概況圖 H.A.V. 概況圖 42 TR 7007 Series User Guide – Software
Test Research, Inc.
【

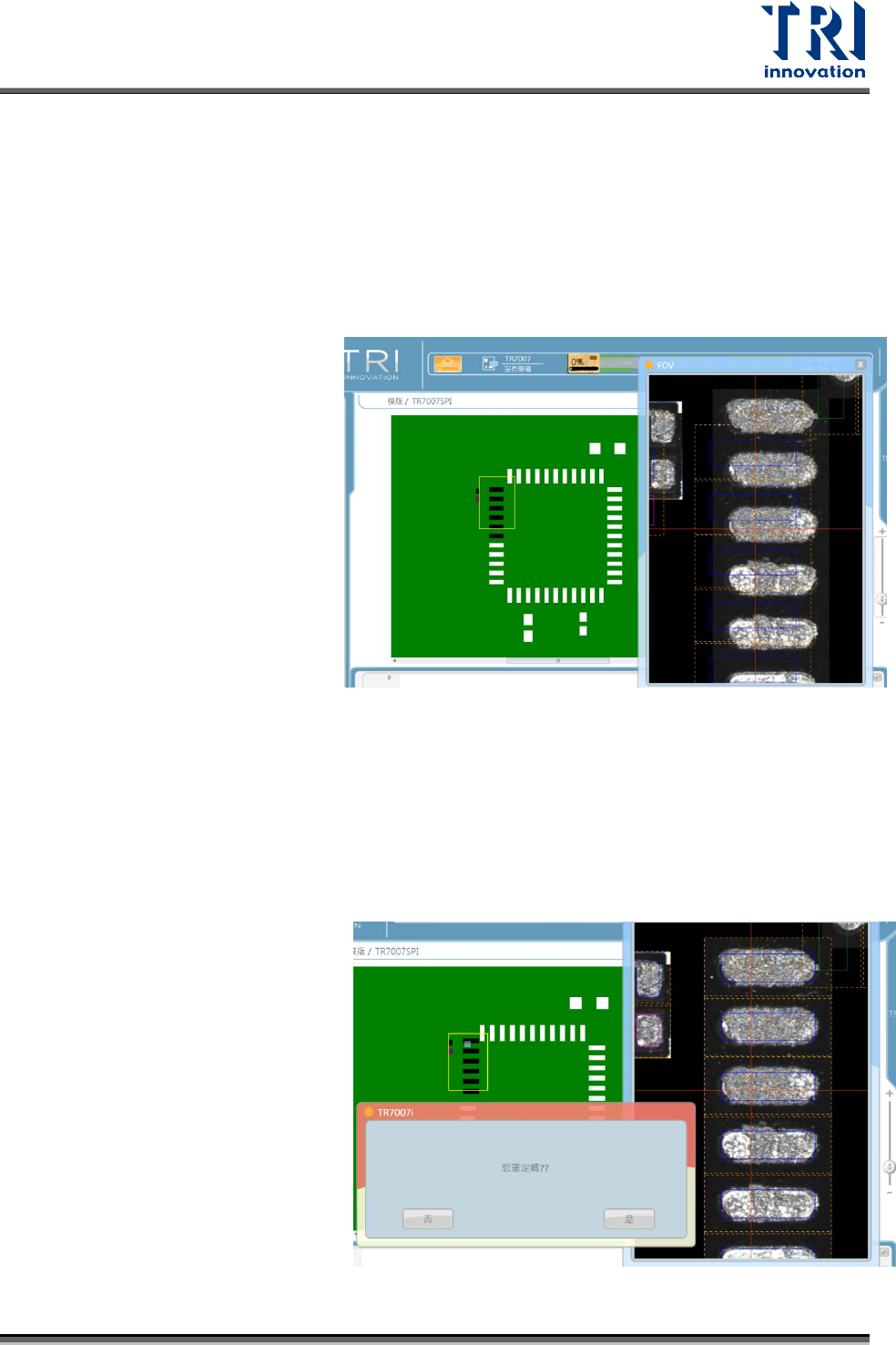

移動多個檢測框
】
在 CAD 頁籤下一次移動多個檢測框：
步驟1. 框選欲移動之檢測框。
步驟2. 按住[Ctrl]鍵，並同時在 CAD 大圖上以滑鼠左鍵按住檢測框，移動至想要的
位置。
步驟3. 移動好後放開滑鼠左鍵，此時會跳出訊息詢問是否確定，若確定則按[是]，
不確定按[否]則檢測框回到原本位置。主程式選單介紹
TR7007 Series User Guide – Software 41
Test Research, Inc.
3.6 H. A. V.
概況圖
欲觀看檢測過後的高度、面積、體的的概況時，可使用 H.A.V.概況圖。其快捷鍵位置
如下所示。
點擊快捷鍵後，H.A.V.概況圖如下所示。可利用概況圖了解高度值、高度百分比、面
積百分比、體積百分比的概況。下圖為高度值的分布概況圖。
H.A.V.
概況圖
H.A.V.
概況圖
42 TR7007 Series User Guide – Software
Test Research, Inc.
3.7 2D
板面顯示
雙擊 圖示切換大圖至實際板面影像。
2D
面板顯示
TR7007 Series User Guide – Software 43
