Test Research, Inc. 3.8 檢視當前 錫點之 3D 圖 按 ctrl+shif t 鍵會出現 x 方向與 y 方向剖面圖以及色彩等高線圖。 3D 視圖 X 方向剖面 圖 Y 方向剖面圖 色彩等高線 圖 顯示鋼板厚度 錫膏 3D 圖 紅十字線位置高 度 44 TR 7007 Series User Guide – Software
Test Research, Inc.

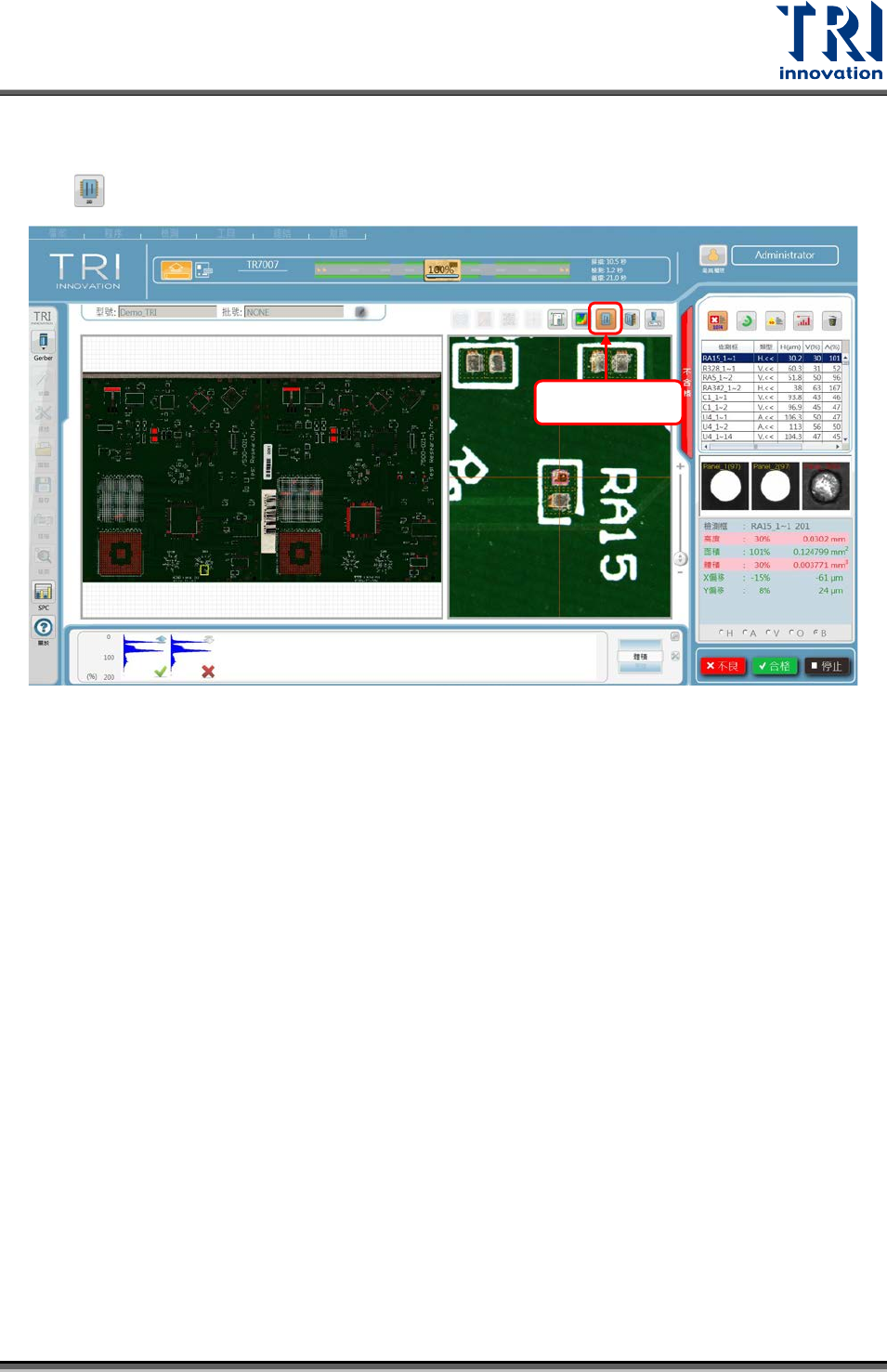

3.7 2D
板面顯示
雙擊 圖示切換大圖至實際板面影像。
2D
面板顯示
TR7007 Series User Guide – Software 43
Test Research, Inc.

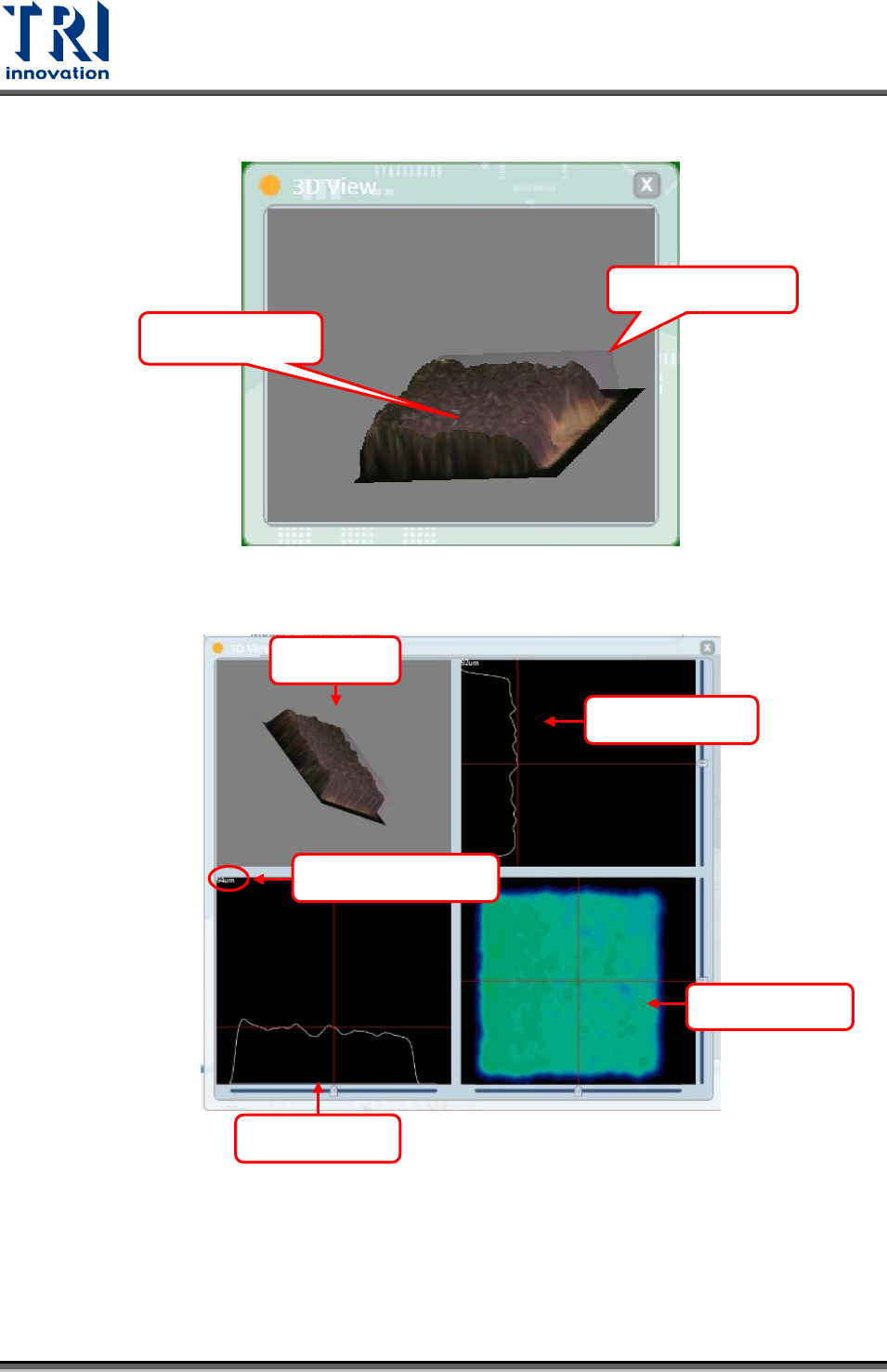

3.8
檢視當前錫點之
3D
圖
按 ctrl+shift 鍵會出現 x 方向與 y 方向剖面圖以及色彩等高線圖。
3D 視圖
X 方向剖面
圖
Y 方向剖面圖
色彩等高線
圖
顯示鋼板厚度
錫膏 3D 圖
紅十字線位置高
度
44 TR7007 Series User Guide – Software
Test Research, Inc.

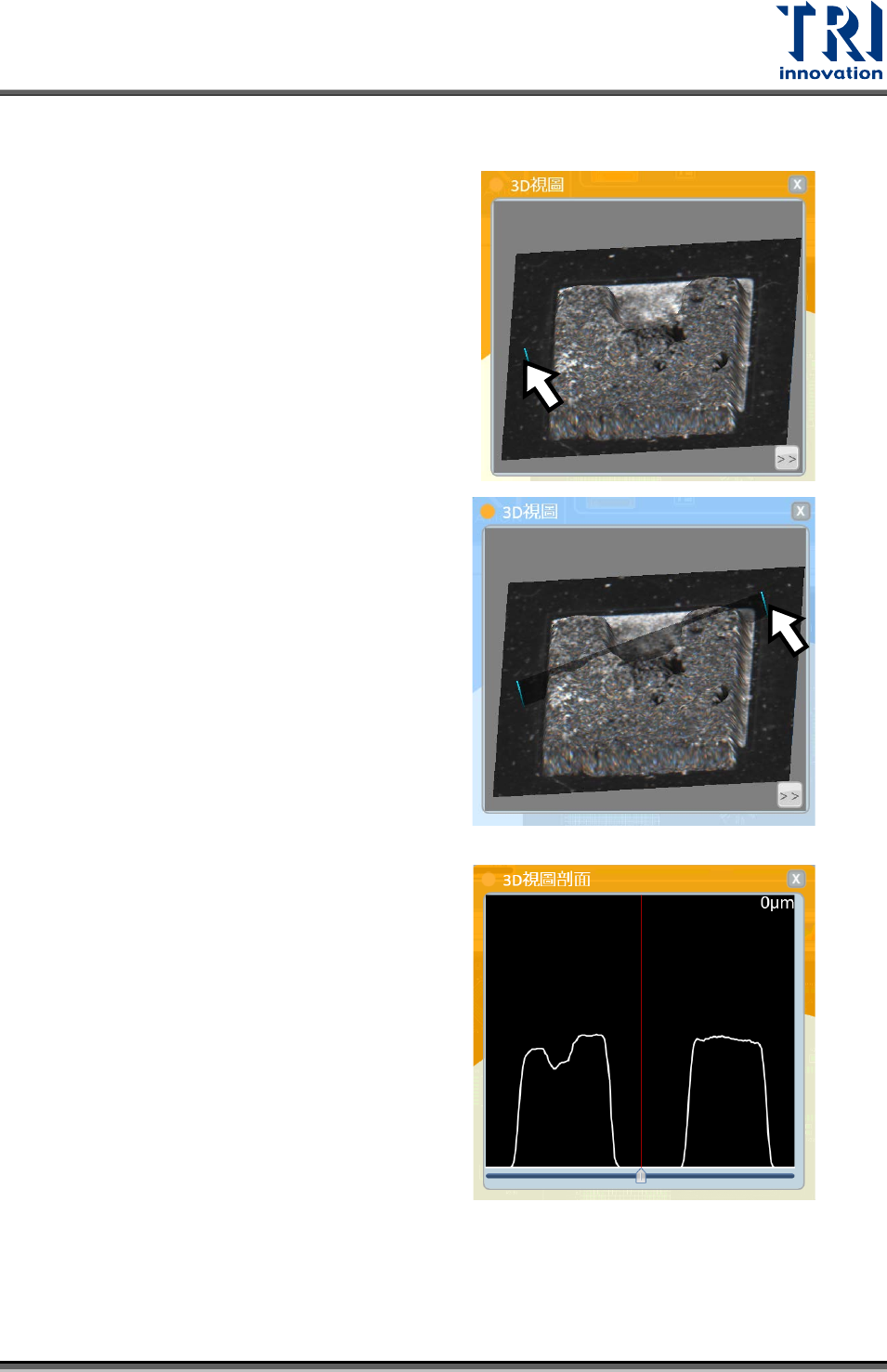

<剖面視圖>
3D 圖上點右鍵，點在欲檢視剖面圖的左端。
右鍵點在欲檢視剖面圖的右端。
剖面圖跳出。
TR7007 Series User Guide – Software 45
