Test Research, Inc.

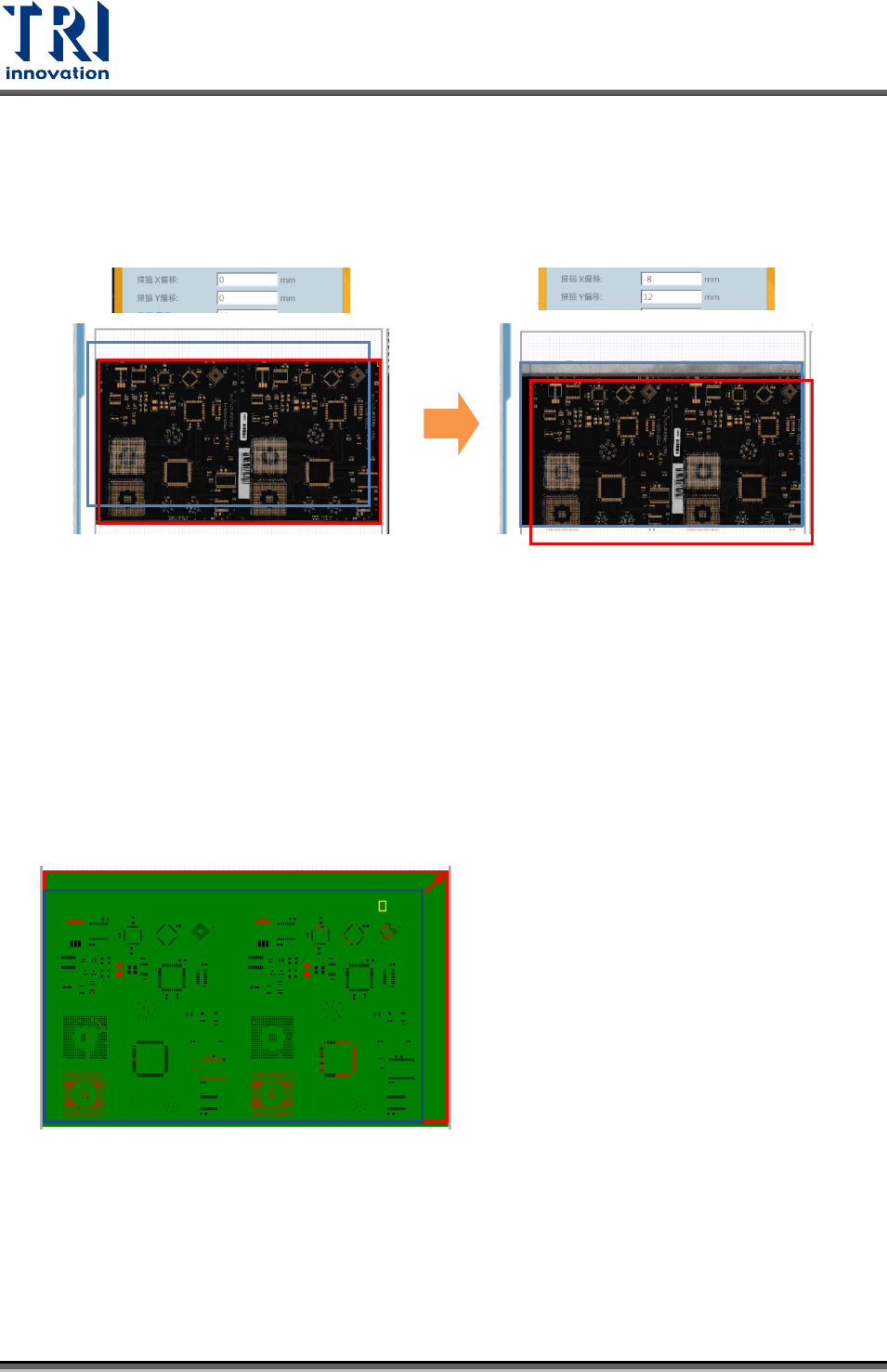

<操作範例>
X 偏移 0mm 與 Y 偏移 0mm 改為 X 偏移 -8mm 與 Y 偏移 12mm。掃描啟始點的 X 座
標向左偏移 5mm，Y 座標向上偏移 12mm。下面示意圖可看出，掃板範圍從原本紅框
位置，移動式藍框位置。
掃描寬度：設定掃描範圍的寬度距離。掃描範圍的寬度與高度資訊由於.spi 檔匯入時
即自動帶入。此數值於 Gerber Tool 製作.spi 檔時以包含於.spi 檔中。掃描
寬度與掃描高度的修改結果可參考以下面操作範例。
掃描高度：設定掃描範圍的高度距離。修改結果可參考以下操作範例。
<操作範例>
掃描寬度 257mm 與掃描高度 150mm 改為掃描寬度 274mm 與掃描高度 170mm。掃版
距離。下圖示意圖表示原本面積為藍色框選大小，修改後面積往右上方擴展。
58 TR7007 Series User Guide – Software
Test Research, Inc.

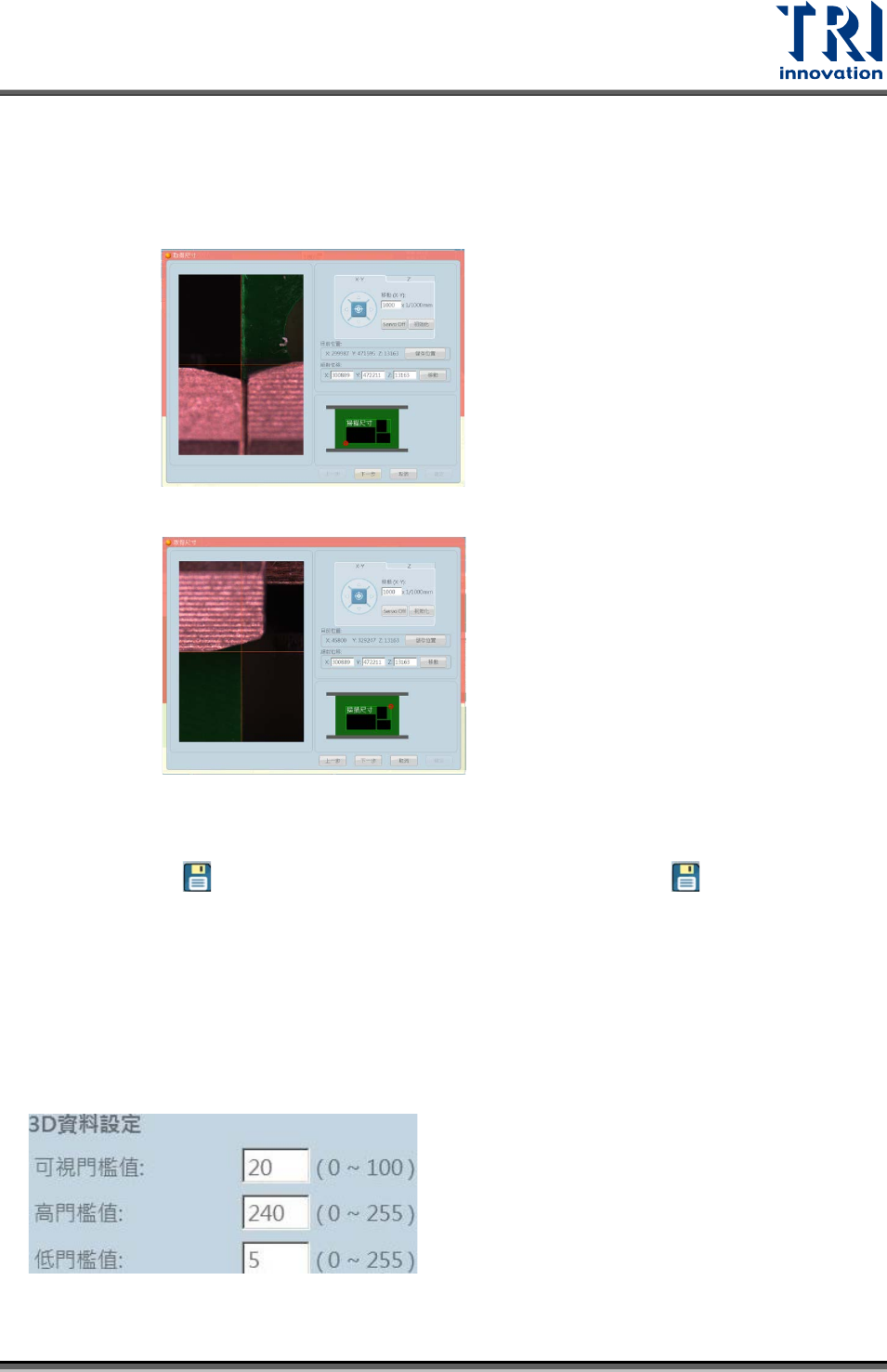

[取得掃描尺寸]按鈕：缺乏受測板資訊時,可使用即時影像設定掃圖範圍大小。
使用步驟如下：
步驟1. 先設訂掃描區域的左下方，通常是為受測板左下角。
步驟2. 再設訂掃描區域的右上方，通常是為受測板右上角。
步驟3. 按下確定後即可得到掃描寬度、高度數值。
[儲存為預設值] 按鈕：掃描設定完成後，可點選[儲存為預設值] 按鈕。用以保存
設定值做為往系統設定的預設值。
【3D 資料設定】
可視門檻值：此處設定影像品質參數門檻值。影像品質由好至壞以 100~0 表示。此門
檻值預設數值為 20。低於門檻值 20 的做標位置影像相不計算。下圖 3D
資料設定預設介面示意圖。
TR7007 Series User Guide – Software 59
Test Research, Inc.
高門檻值：此處設定取像時影像灰階過亮門檻值。影像灰階由白至黑以 255~0 表示。
此門檻值預設數值為 240，高於門檻值 240 的座標影像將被濾除。
低門檻值：此處設定取像時影像灰階過暗門檻值。此門檻值預設數值為 5。
低於門檻值 5 的座標影像將被濾除。
4.1.4
還原預設組態
還原預設組態可將註冊表編輯器(Registry Editor)中的設定值，重新匯入主程式中。
4.1.5
離開
7007I
點選後可關閉 7007 程式。
