Test Research, Inc.
高門檻值：此處設定取像時影像灰階過亮門檻值。影像灰階由白至黑以 255~0 表示。
此門檻值預設數值為 240，高於門檻值 240 的座標影像將被濾除。
低門檻值：此處設定取像時影像灰階過暗門檻值。此門檻值預設數值為 5。
低於門檻值 5 的座標影像將被濾除。
4.1.4
還原預設組態
還原預設組態可將註冊表編輯器(Registry Editor)中的設定值，重新匯入主程式中。
4.1.5
離開
7007I
點選後可關閉 7007 程式。
60 TR7007 Series User Guide – Software
Test Research, Inc.
4.2
程序

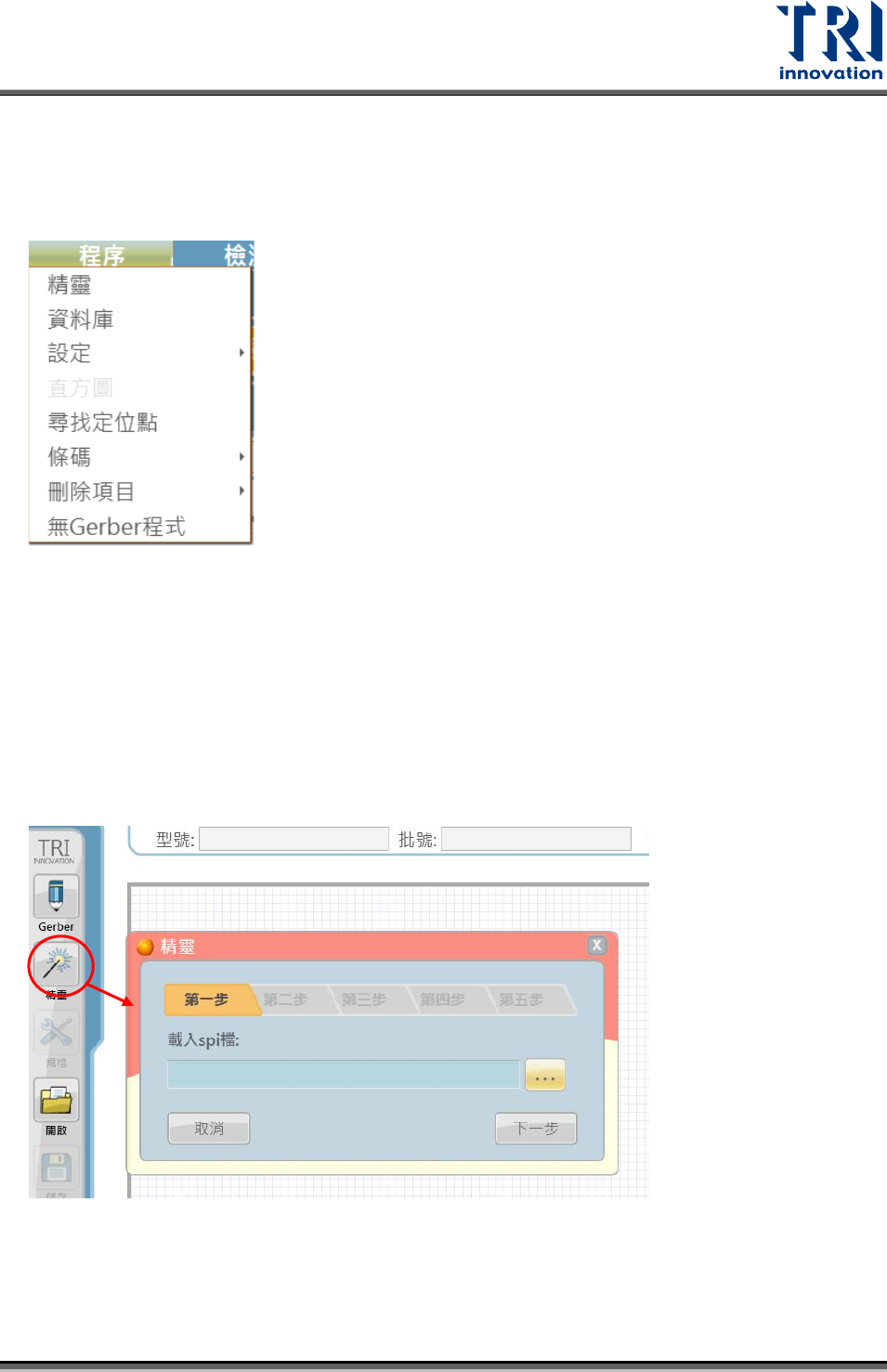

程序選單中包含精靈、資料庫、設定、直方圖、尋找定位點、條碼、刪除項目、無
Gerber 程式，共八項功能選單。
4.2.1
精靈
精靈會依照五個基本的步驟來幫助使用者完成程式的製作。以下將針對程式製做的五
個步驟一一說明。
步驟 1：匯入 spi 檔
點選左側快捷功能列表中的[
精靈
]圖示，後跳出如下圖視窗。
TR7007 Series User Guide – Software 61
Test Research, Inc.
點選[…]按鈕瀏覽，選擇要載入的.spi 檔所在位置。載入.spi 檔後點選[
下一步
] 按鈕結
束此步驟。
※注意此.spi 檔必須在 Gerber Tool 將 CAD
檔
+Gerber 檔結合或僅用 Gerber
檔
匯出，
並且
須設定
2
個以上的對位點
，否則會跳出錯誤訊息。
步驟 2：輸入鋼板厚度以及載具或 PCB 板尺寸。
SPI 精靈此步驟時系統會將 SPI 檔裡的板尺寸值設為寬度與高度。使用者也可依照實
際載具狀況在各欄位中輸入鋼板厚度以及載具尺寸。若無載具，則輸入 PCB 板的尺
寸。接著點選[
下一步
]按鈕。
※若更改其值並且輸入低於此數值 10mm 會看到紅框如下圖所示，紅框代表輸入的值
有誤，在出現此紅框的狀態下無法進入下一步也無法輸入寬度的值，按[Esc]鍵可回復
到預設的狀態。
按[Esc]鍵
輸入值低於
最小尺寸
62 TR7007 Series User Guide – Software
