Test Research, Inc.
4.2
程序
程序選單中包含精靈、資料庫、設定、直方圖、尋找定位點、條碼、刪除項目、無
Gerber 程式，共八項功能選單。
4.2.1
精靈
精靈會依照五個基本的步驟來幫助使用者完成程式的製作。以下將針對程式製做的五
個步驟一一說明。
步驟 1：匯入 spi 檔
點選左側快捷功能列表中的[
精靈
]圖示，後跳出如下圖視窗。
TR7007 Series User Guide – Software 61
Test Research, Inc.
點選[…]按鈕瀏覽，選擇要載入的.spi 檔所在位置。載入.spi 檔後點選[
下一步
] 按鈕結
束此步驟。
※注意此.spi 檔必須在 Gerber Tool 將 CAD
檔
+Gerber 檔結合或僅用 Gerber
檔
匯出，
並且
須設定
2
個以上的對位點
，否則會跳出錯誤訊息。
步驟 2：輸入鋼板厚度以及載具或 PCB 板尺寸。
SPI 精靈此步驟時系統會將 SPI 檔裡的板尺寸值設為寬度與高度。使用者也可依照實
際載具狀況在各欄位中輸入鋼板厚度以及載具尺寸。若無載具，則輸入 PCB 板的尺
寸。接著點選[
下一步
]按鈕。
※若更改其值並且輸入低於此數值 10mm 會看到紅框如下圖所示，紅框代表輸入的值
有誤，在出現此紅框的狀態下無法進入下一步也無法輸入寬度的值，按[Esc]鍵可回復
到預設的狀態。
按[Esc]鍵
輸入值低於
最小尺寸
62 TR7007 Series User Guide – Software
Test Research, Inc.

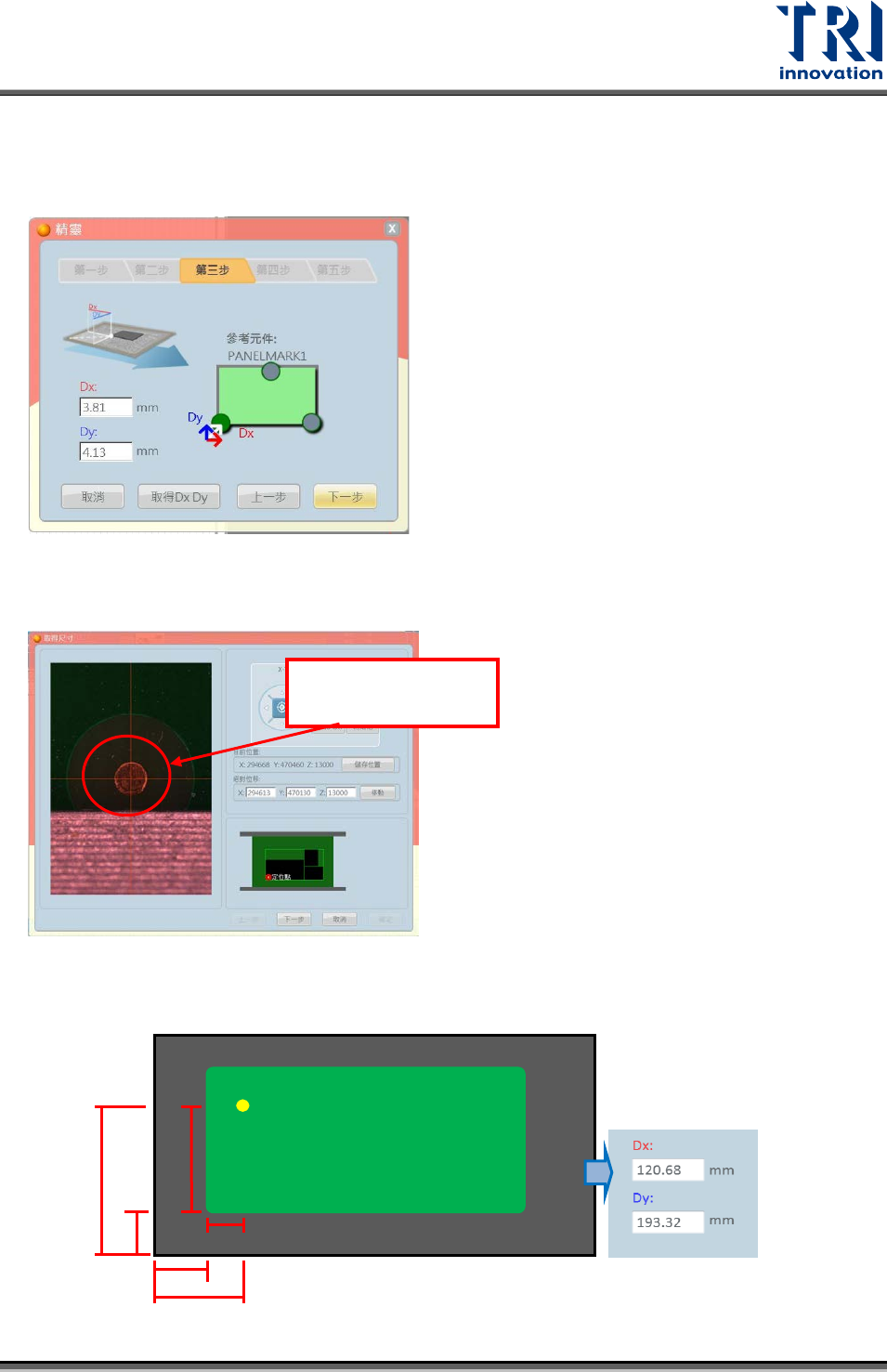

步驟 3：確認板子左下角至程式內訂的第一個定位點的 X 方向、Y 方向距離。
下圖範例中，Dx 和 Dy 顯示資訊為板子左下角至第一個定位點的 X 方向、Y 方向距離。
使用者一般不需更改。( change)
※如欲使用即時影像功能重新設定，只需點擊 [取得 DxDy]按鈕。將影像移至圖上顯示
的第一個定位點影像中央，點擊[下一步]，訂確認即可。程式將自動帶入當前數值於 Dx
與 Dy欄位中。
如下圖所示，載具左下角到板子左下角的距離為 70x60，因此需輸入 120.68(70+50.68)
給[Dx]欄位，193.32(60+133.32)給[Dy]欄位。
對位點 1
載具
PCB
50.68
133.32
6
70
120.68
193.32
移至程式預設的第一定位點
影像中心
TR7007 Series User Guide – Software 63
