Test Research, Inc.

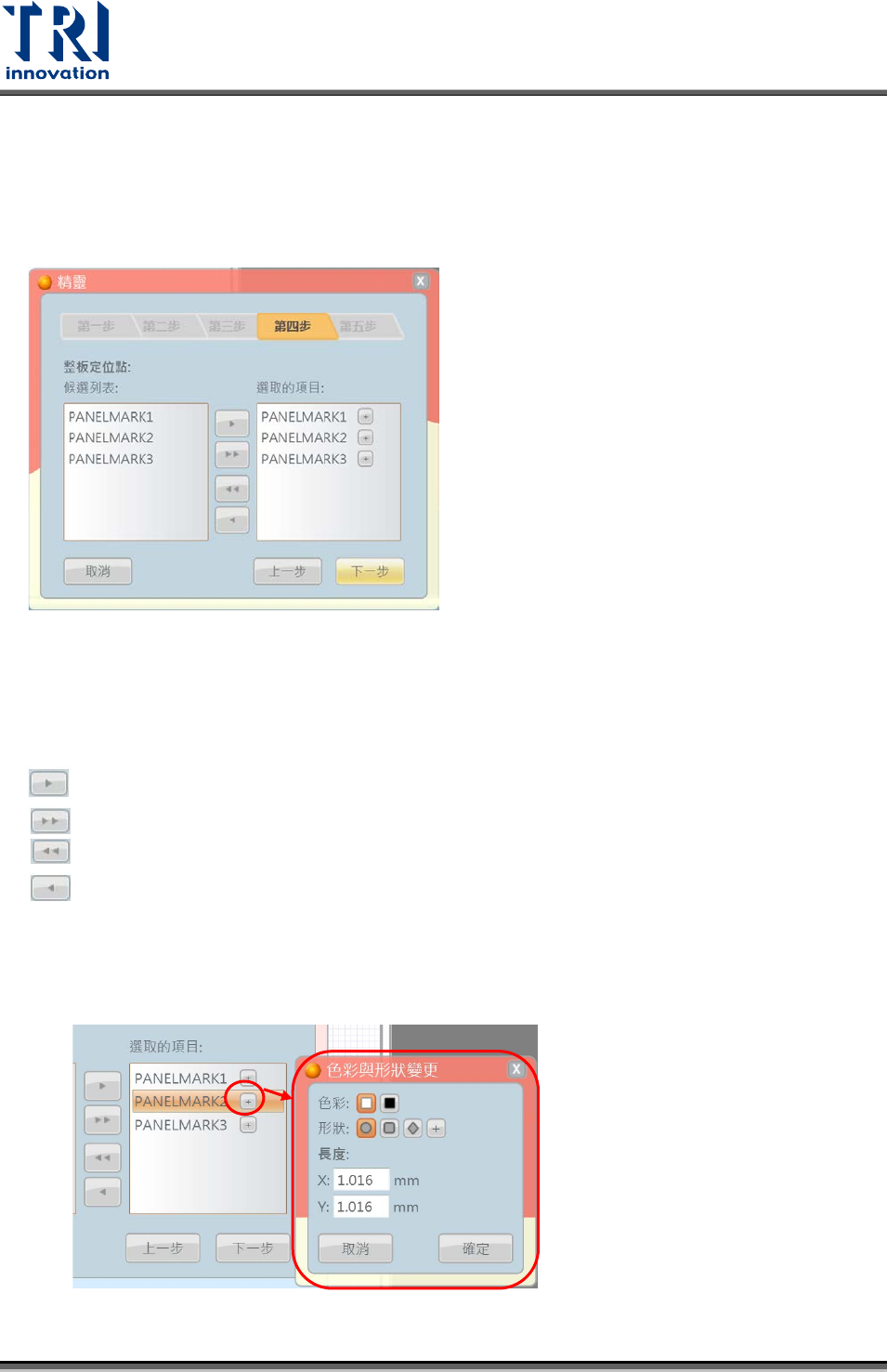

步驟 4：選擇要套用的定位點
如下圖所示，右側選項中可看到.spi 檔中所定義的全部定位點。左側選項預設使用所
有定位點。使用者選擇要討用的定位點，並確認是否編輯定位點後，即可點選[
下一
步
]按鈕已完成此步驟。
選擇要套用的定位點：可使用上圖中間的[方向]按鈕決定檢測時使用哪些定位點，使
用[+]按鈕則可對定位點進行編輯。
[方向]按鈕說明如下：
：套用所選取的對位點
：套用全部的對位點
：取消在右方清單中所有對位點
：取消在右方清單中所選取的對位點
[+]按鈕說明如下：
可編輯定位點。對於定位點色彩、形狀、長度皆可編輯設定。
64 TR7007 Series User Guide – Software
Test Research, Inc.

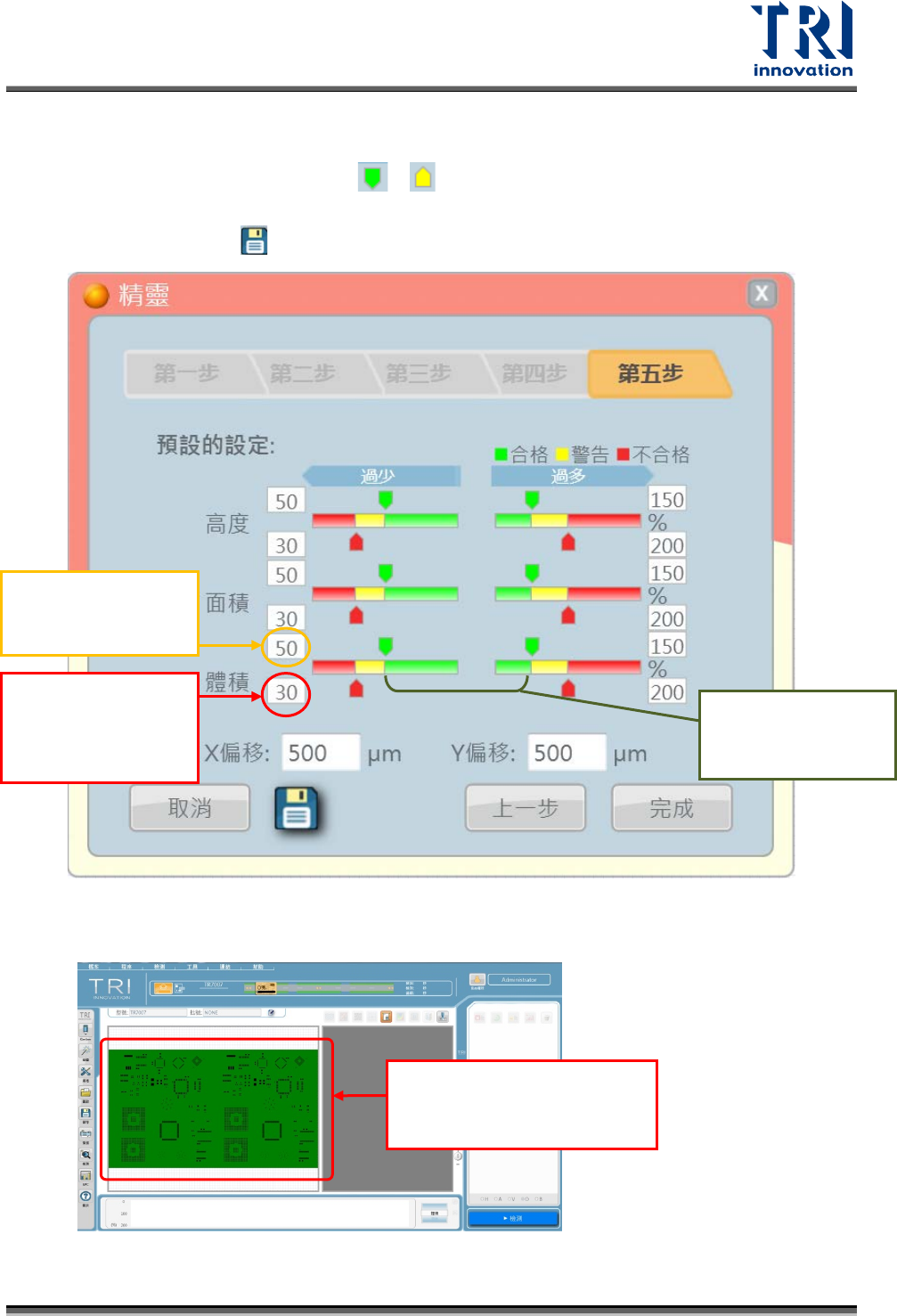

步驟 5：設定規格上下限
在此步驟中，使用者可以滑鼠拖曳 和 圖式調整面積、體積的規格上下限以及 X
與 Y 方向的偏移量。設定後點選[完成]按鈕，即完成精靈的設定。此外，規格設定後，
可點選[儲存為預設值] 按鈕。用以保存設定值做為往後精靈的預設值。
下圖為完成精靈設定後主程式的介面呈現樣式。此處以 TRI Demo 板為例。
合格區域。此範例圖
顯示規格值設定於
50~150%皆為合格。
不合格區參數值。此
範例圖顯示下限低於
規格值 30%為不合
格。
警告區參數值。此範
例圖顯示下限低於規
格值 50%則警告。
完成精靈步驟後的板子大圖，
會以 CAD 圖的方式呈現
TR7007 Series User Guide – Software 65
Test Research, Inc.
4.2.2
資料庫
此項目於測試階段，後續補充說明
