Test Research, Inc.
載具尺寸：可鍵入數值或點擊[取得載具尺寸]按鈕以實際影像調整載具大小。
[取得載具尺寸]按鈕：此功能可以即時影像設定載具左下角位置與右上角位置。操作
範例如下所示。
<操作範例>

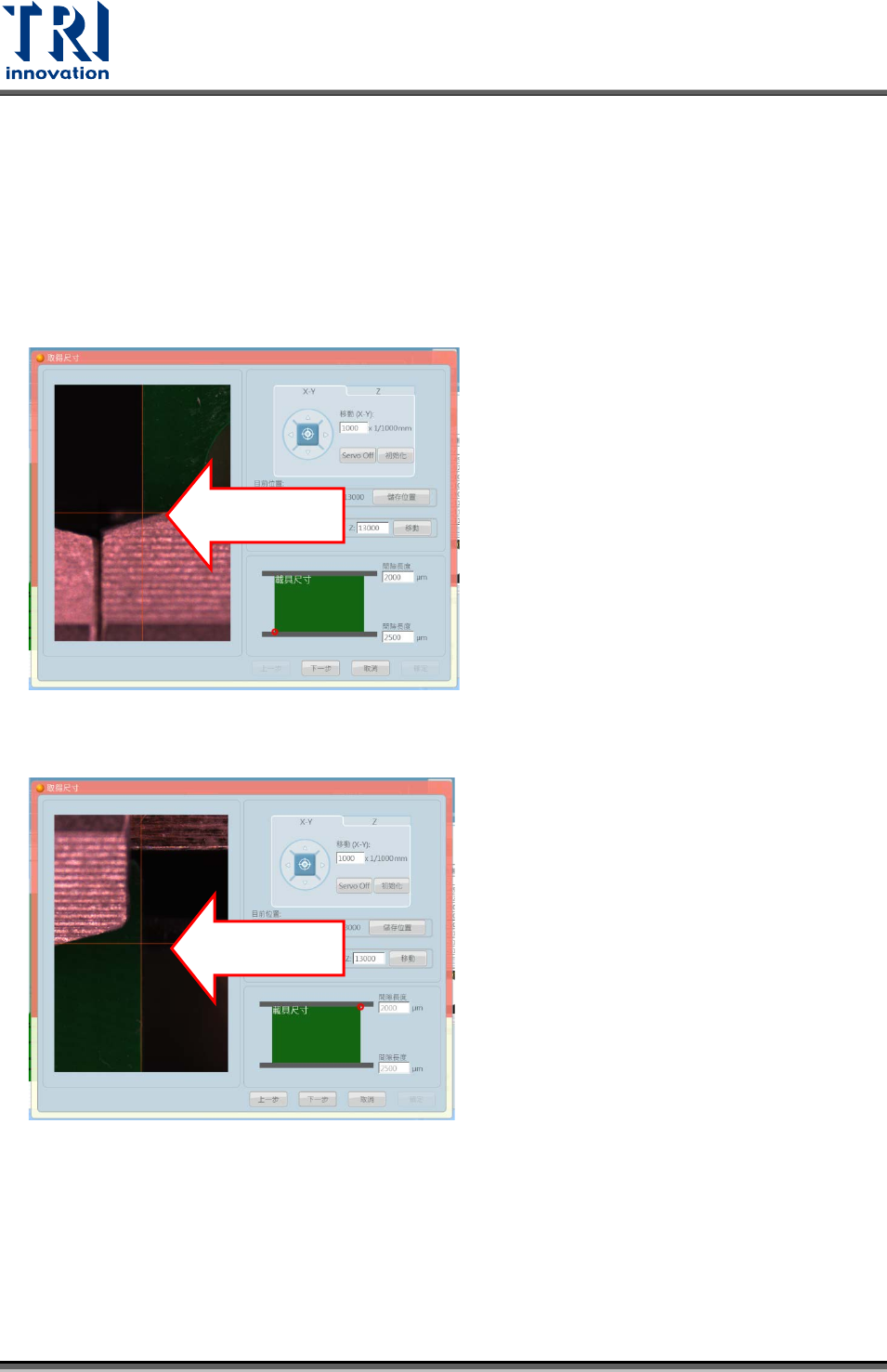

步驟1. 點擊[取得載具尺寸]按鈕後，將即時影像移動至載具左下角，然後點擊[下一步]
按鈕。
步驟2. 將即時影像移動至載具右上角，然後點擊[下一步]按鈕即完成。
先移至左下角位置
再移至右上角位置
68 TR7007 Series User Guide – Software
Test Research, Inc.
鋼板厚度：此數值由精靈功能第二步的鋼板厚度欄位設定。如欲修改鋼板厚度，此欄
位提供再次設定鋼板厚度的地方。鋼板厚度修改後，系統將重新帶入檢
測規格中。下面左圖可看到鋼板厚度資訊修改後，將自動計算帶入的規
格視窗欄位為高度、體積。
旋轉角度：當進板角度更換時，可使用旋轉角度調整進板角度方向。
<操作範例>
當進角度逆時鐘轉 90 度時，可於旋轉角度選擇 90。修改後即以轉向後(90 度)的進板
方式檢測。
整板焦距：勾選後並保存檔案，該系統將保存當前高度(Z 的位置)於相機當前
的.xml(或.xmlx)檔案中。
使用目前 Z 軸位置：將目前鏡頭 Z 方向(高度)位置套用於掃板、檢測時的高度。
高度、體積自
動帶入並修正
由 0 度改為 90度
後
CAD
框示意圖
TR7007 Series User Guide – Software 69
Test Research, Inc.
4.2.3.2
板子
此項目顯示目前板子欄、列數量資訊外，可利用選擇配置方法設定板號排序方式。此
外於右側聯板圖示點選可手動設定忽略板。
選擇配置方法：可從視窗左方的選擇配置方法挑選欲設定的設定板序(號)配製方式。
配置方式共有 16 種設置可供挑選。下方圖示展示其中兩種配製方式。
設定忽略板
：
在模組中選完板號配置後，直接點選欲忽略的板子。設定忽略的板子往
後執行檢測時，將不會進行檢測。範例如下方圖示展示其中兩種配置方
式。
[
重置
]與[
確認
]按鈕：選擇配置方法、設定忽略板設定後，若要取先當前設定，可點擊下
方[
重置
]按鈕。如確定變更，可點擊[
確定
]按鈕即可。
左上開始走 S 形
右下開始走 Z 形
4,12 板不檢測
1,5,9,12 板不檢測
