Test Research, Inc. 4.2.3.3. 2 尋找檢測框 可依元件 或類型尋找 檢測框位 。 可從上方欄位直接輸 入 欲搜尋的元 件 名稱 或 類型 名稱。 另外 ， 也可 從 【 狀態 】 的下拉式選單中選擇從全部 、 正常 、 略過 、 忽略 、 刪除 這五 個選項搜尋元件檢測框。顯示介面如下圖所示。 左邊為類型與元件列表，右邊為你在左方選擇的元件其腳位。 < 操作 範例 > 依下圖順序從元件類型、元件、…
Test Research, Inc.
步驟 3：可勾選套用到其他板子功能。此功能可將新的元件名稱、類型套用到其他電路
板上相同的元件。如不需套用則不用勾選。
步驟 4：點選[套用]按鈕即完成設置。
更改後的組件設置，規格窗口將反映新的名稱、類型。修改後範例如下圖所示。
72 TR7007 Series User Guide – Software
Test Research, Inc.
4.2.3.3.2
尋找檢測框
可依元件或類型尋找檢測框位。可從上方欄位直接輸入欲搜尋的元件名稱或類型名稱。
另外，也可從【狀態】的下拉式選單中選擇從全部、正常、略過、忽略、刪除 這五
個選項搜尋元件檢測框。顯示介面如下圖所示。
左邊為類型與元件列表，右邊為你在左方選擇的元件其腳位。
<操作範例>
依下圖順序從元件類型、元件、到腳位尋找錫點。
步驟 1：雙擊元件類別。
步驟 2：雙擊腳位。
步驟 3：指示位置。
2.雙擊腳位
1.雙擊元件類別
3.指示位
置
元件類型
元件名稱_板號_腳位位
元件名稱_板號號
TR7007 Series User Guide – Software 73
Test Research, Inc.
4.2.3.3.3
套用規格到其他元件
使用套用規格到其他元件前，需先選取一個檢測框。選擇檢測框後，先修改其規格參
數並點選套用。接續點選套用規格到其他元件，系統會讀取出此元件的規格參數(規
格所包含的參數可參考 5.2.3.4)，並將參數匯入同類型的相同位置檢查框。

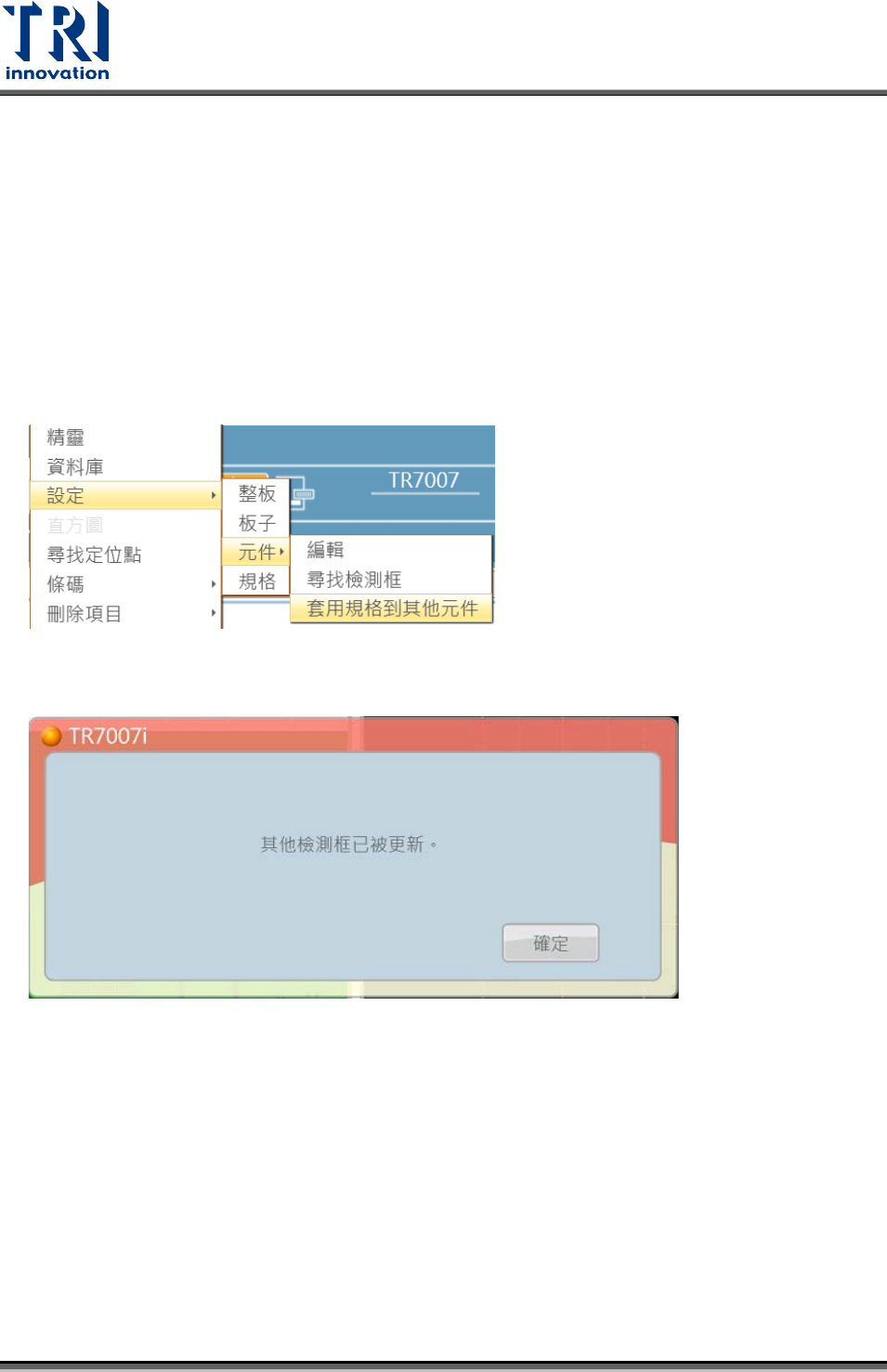

<操作範例>
步驟 1.調整參數規格窗口或檢查框的大小。
步驟 2.點擊套用規格到其他元件功能。
步驟 3.在彈出的窗口中點擊[確定]按鈕。設定即完成。
74 TR7007 Series User Guide – Software
