Test Research, Inc. [ 錫橋短路 ] 短路選項相關設定，主要可設定用來判定短路的影像類型與模式。 影像類型：選擇要以 2D 影像或 3D 資料來做為短路判斷的依據 2D ：由 2D 影像判定短路是否發生。 3D ：由 3D 中的高度判定短路是否發生。 模式類型：短路模式，以下將介紹 [ 方式 0] 與 [ 方式 1] 在設定以及演算法上的差異。 用來檢測短路的影像類 型 (2D 或 3D) 用來檢測短路的演算法 ( …
Test Research, Inc.
【
其他控制項
】包含忽略、錫膏群組、重測、斜ˊ面、校正塊遮罩，共五項功能。
忽略：勾選後套用的檢測框將忽略不檢測。
錫膏群組：由於程式檢測方式為僅將檢測框內面積最大的錫膏群組視為錫膏，因此若
一檢測框中有多個錫膏群，必須勾選此選項。
重測：若檢測後判斷檢測框不良時，將對量測值再進行一次精密計算。
斜面：板子有斜度(板彎)時，或該錫膏開孔面積較大時啟用，演算法將自動進行面積
補正的功能。
校正塊遮罩：使用校正塊做校正時使用，此功能為 TRI 工程師使用。
TR7007 Series User Guide – Software 81
Test Research, Inc.

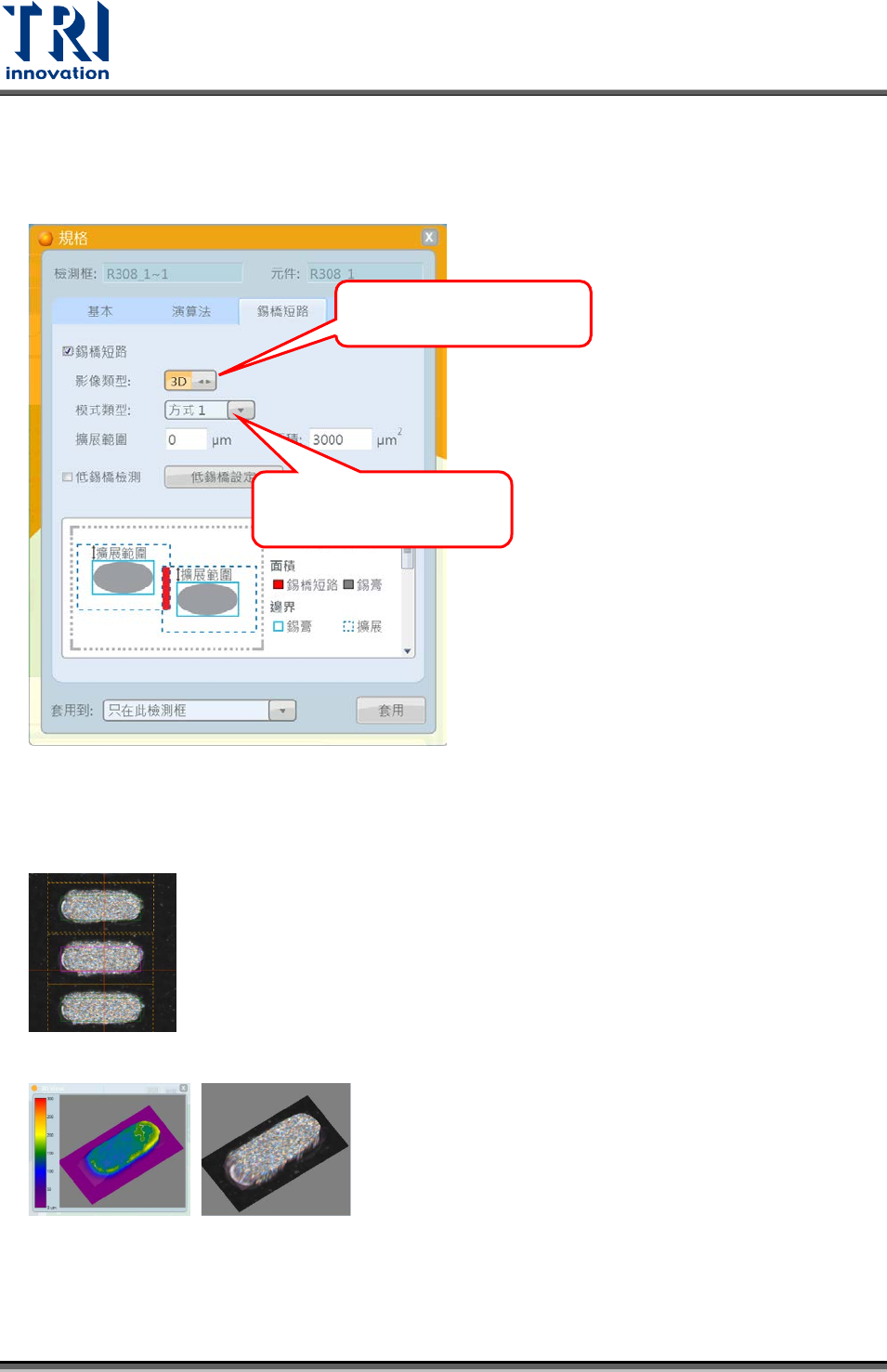

[錫橋短路]
短路選項相關設定，主要可設定用來判定短路的影像類型與模式。
影像類型：選擇要以 2D 影像或 3D資料來做為短路判斷的依據
2D：由 2D影像判定短路是否發生。
3D：由 3D中的高度判定短路是否發生。
模式類型：短路模式，以下將介紹[方式 0]與[方式 1]在設定以及演算法上的差異。
用來檢測短路的影像類型
(2D 或 3D)
用來檢測短路的演算法
(方式 0 與方式 1)
82 TR7007 Series User Guide – Software
Test Research, Inc.

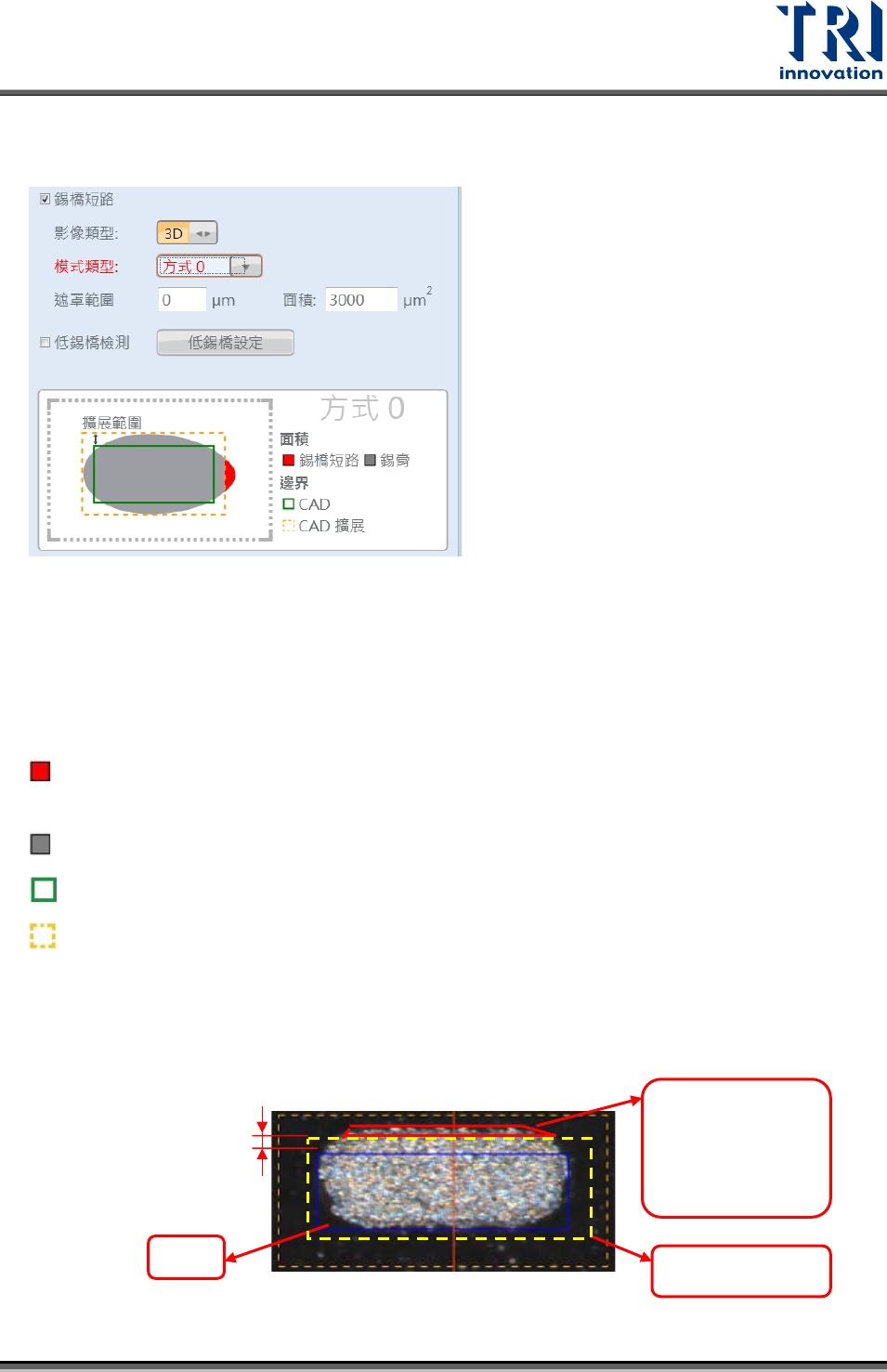

[方式 0]：藉由錫點超出檢測框(或遮罩範圍)的錫膏量來判定是否有短路，超出一定的
量(面積)即判為短路。下圖為[方式 0]的顯示圖例。
遮罩範圍：設定要從檢測框往外延伸多少 μm 作為遮蓋區域。遮蓋區域內的錫膏不作
為短路判斷依據。
面積：可超出檢測框(或遮蓋區域)的錫膏面積上限值。
低錫橋檢測：勾選表示開起檢測低錫膏短路功能。
[方式 0]圖示顏色說明如下：
錫橋短路：右圖中紅色區域代表錫膏超出檢測框的部分，即會用來判定是否有短路
的部分。若紅色面積超出上方參數
面積
設定的值即判定短路。
錫膏：灰色區域代表錫膏。
CAD：代表檢測框
CAD 擴展：從檢測框開始往外延伸的遮蓋區域
舉例來說：如下圖所示，遮罩範圍設為 10μm，面積設為 3000μm
2
，若紅色區域面積
大於 3000μm
2
則判定為短路。
CAD 擴展
CAD
短路判定：
>3000μm
2
：短路
<3000μm
2
：標準
10μm
TR7007 Series User Guide – Software 83
