Test Research, Inc. [ 套用範圍 ] 套用到：選擇設定所要套用之範圍。以下圖為例 1. 更改設定後，被修改數值以紅色呈 現， 2. 選擇套用範圍， 3. 點選 [ 套用 ] 按鈕 套用到：可將當前所選的 ( 紫色 ) 檢測框修改 後的 設定值可套用的檢測框。套用範圍選 項如下圖所示。圖後將針對各套用選項說明。 1. 2. 3. TR 7007 Series User Guide – Software 87
Test Research, Inc.
【2D 遮罩】：對 2D影像做遮罩設定。
低：四步相影像中灰階平均值低於此值(代表過暗)的點會被遮蓋。
高：四步相影像中灰階平均值高於此值(代表過亮)的點會被遮蓋。
孔洞遮罩：勾選此項來可對於錫膏附近的孔洞影像遮罩不與計算。
【其他控制項】：包含長度、寬度、最大高度。共三項檢測功能。
長度：長度選項是否檢測，可決定錫膏寬度的上下限。
寬度：寬度選項是否檢測，可決定錫膏長度的上下限。
最大高度：最大高度選項是否檢測，可決定錫膏長度的上限。
86 TR7007 Series User Guide – Software
Test Research, Inc.
[套用範圍]

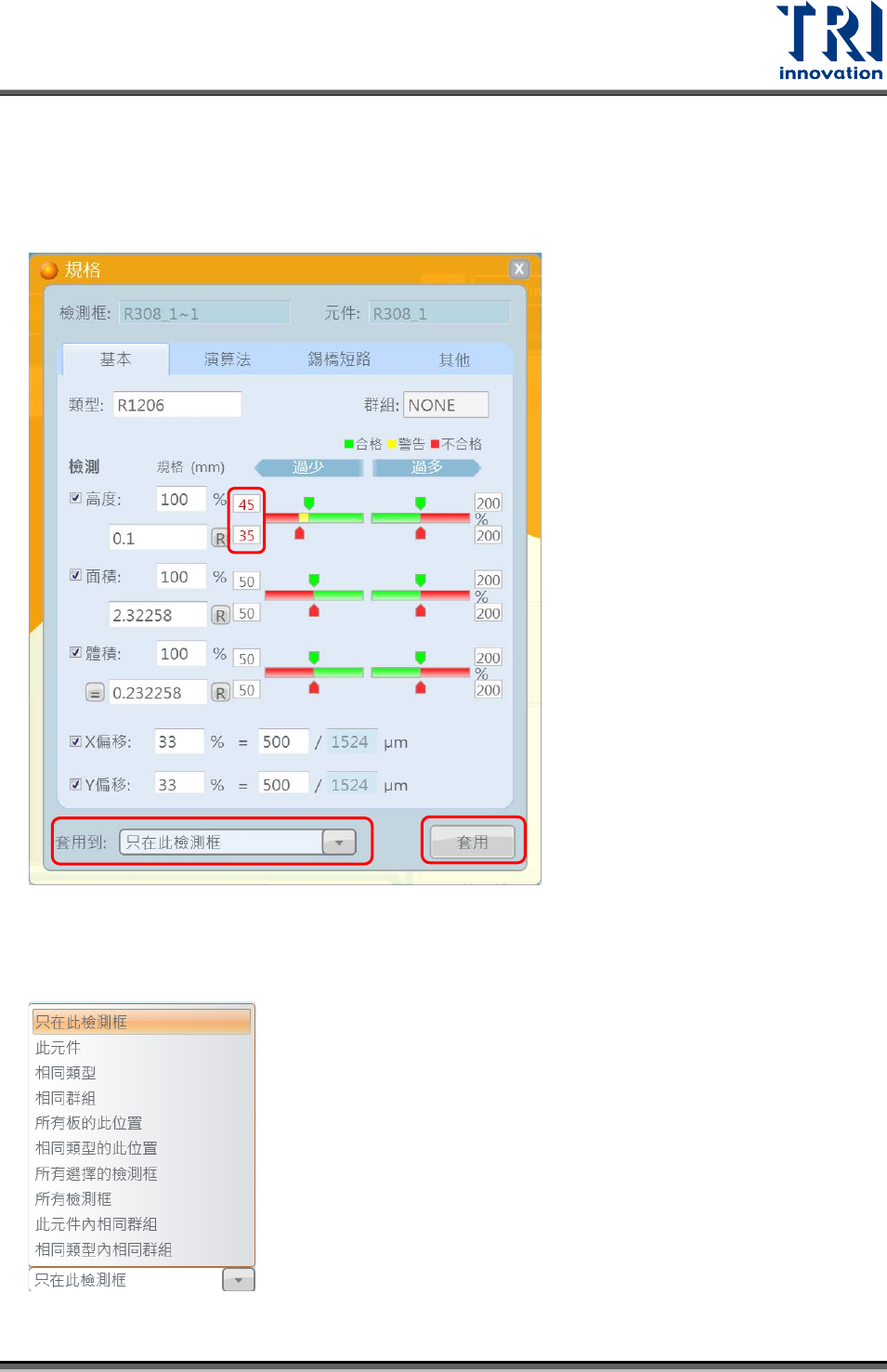

套用到：選擇設定所要套用之範圍。以下圖為例 1.更改設定後，被修改數值以紅色呈
現， 2.選擇套用範圍，3.點選[
套用
]按鈕
套用到：可將當前所選的 (紫色)檢測框修改後的設定值可套用的檢測框。套用範圍選
項如下圖所示。圖後將針對各套用選項說明。
1.
2.
3.
TR7007 Series User Guide – Software 87
Test Research, Inc.
只在此檢測框：僅套用至當前所選的檢測框。
此元件：套用至同一元件的檢測框。
相同類型：套用至同一元件類型的檢測框。
相同群組：套用至同一群組(群組必須先手動設定)。
所有板的此位置：套用至所有單板上同一位置的檢測框。示意圖可參考
下圖。
相同類型的此位置：與這個元件相同類型、相同位置 (相對於元件中心)
之檢測框。示意圖可參考下圖。
88 TR7007 Series User Guide – Software
