Test Research, Inc. 4.2.4 直方圖 直方圖為統計檢測框搜尋範圍內每一個像素的高度值，其中 X 軸為以灰階值單位表示 的高度， Y 軸為該高度的像素總數 。此長條圖 是用來幫助觀察錫膏 分布情形的一 個工 具。 [3D 門檻值 ] 進入直方圖選項 功能後 ， 將 看到影像類型 預設顯是在 [3D 門檻值 ] 選項。此處顯 次的 三個直方圖皆利用 3D 影像來進行高度的統計。直方圖由上而下分別為 1. 搜尋範圍內、 …
Test Research, Inc.
所有選擇的檢測框：套用至所選取之檢測框，即介面中白色、紫色的檢測框。
所有檢測框：套用至所有檢測框。
此元件內相同群組：在這個元件上與最後選取之檢測框具有相同群組的所有檢測框
(必須先設定好群組)。示意圖可參考下圖。
相同類型內相同群組：與這個元件相同類型且與最後選取之檢測框相同群組之所有檢
測框(必須先設定群組)。示意圖可參考下圖。
TR7007 Series User Guide – Software 89
Test Research, Inc.
4.2.4
直方圖
直方圖為統計檢測框搜尋範圍內每一個像素的高度值，其中 X 軸為以灰階值單位表示
的高度，Y 軸為該高度的像素總數。此長條圖是用來幫助觀察錫膏分布情形的一個工
具。
[3D 門檻值]
進入直方圖選項功能後，將看到影像類型預設顯是在 [3D 門檻值]選項。此處顯次的
三個直方圖皆利用 3D 影像來進行高度的統計。直方圖由上而下分別為 1.搜尋範圍內、
2.檢測框內、3.檢測框外至搜尋範圍內的每個像素的 3D 資訊高度統計。
Search Range
Search Range
CAD
Search Range
CAD
(藍色區域代表統計範
CAD
1.
2.
3.
90 TR7007 Series User Guide – Software
Test Research, Inc.

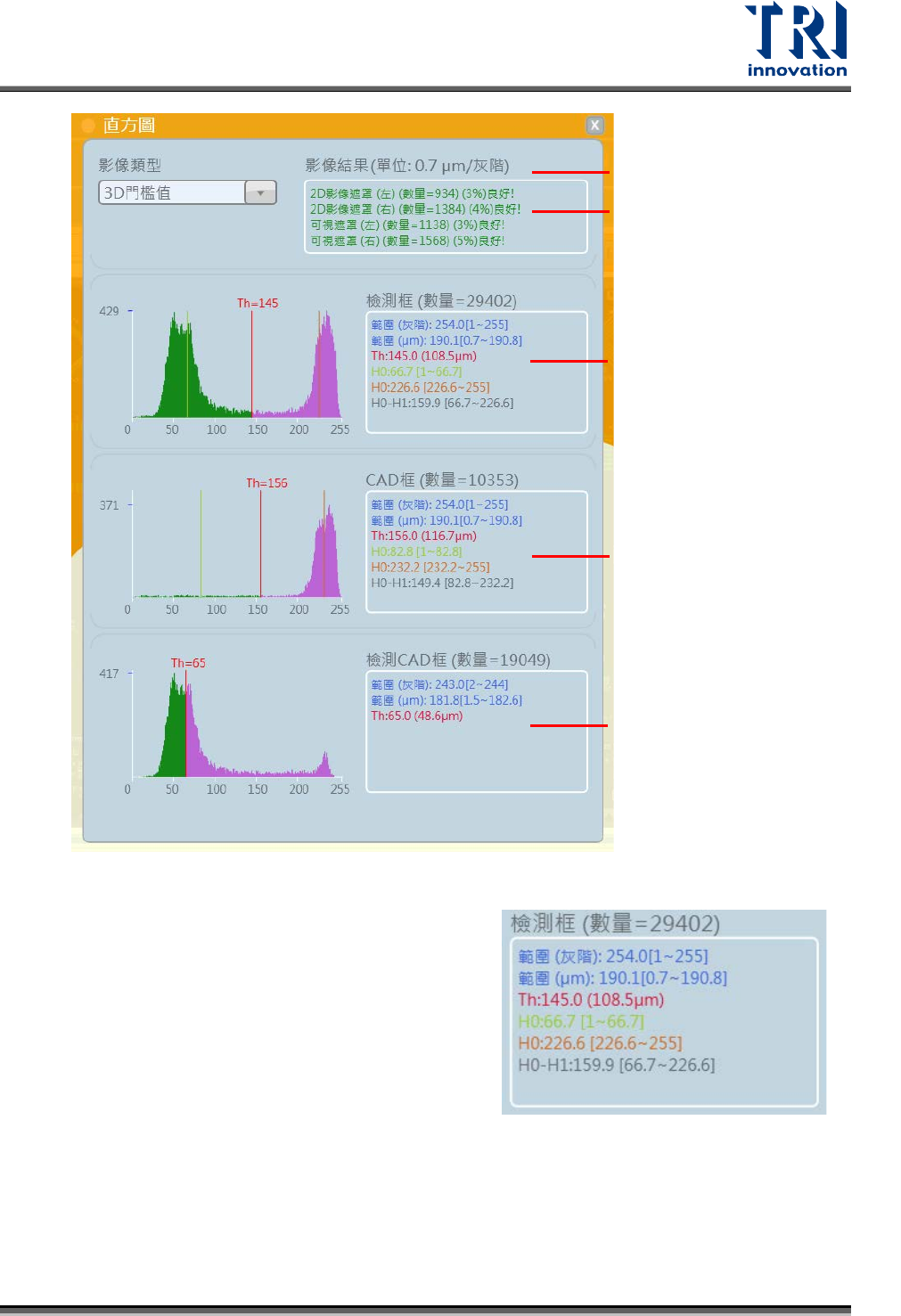

檢測框(數量)：代表搜尋範圍內的pixel數
範圍(灰階)：計算灰階最高數值值
範圍(μm)：高度分佈範圍
Th：系統判定錫點與Base的門檻值。
H0：系統判定Base的平均高度灰階數值。
H1：系統判定錫膏的平均高度灰階數值。
H0-H1：錫膏相對底板的高度。
越好的錫型會讓長條圖圖形越接近兩個尖銳的山峰，若有較小的錫點且錫型不好的
話則有可能產生只有一個山峰的長條圖，屆時可搭配最小高度(Min. Height)的功能
來做調整。
X 軸高度與灰階值的比例
影像過濾的資訊
錫膏高度計算結果
檢測框內錫膏分佈，可
用來觀察錫膏平整度
可觀察底板高度分布情形
