Test Research, Inc. 4.2.5 尋找定位點 點選 [ 尋找定位點 ] 按紐後，程式會開始搜尋定位點，如果搜尋成功則會跳出確認視窗 如下。 其中右側可看到定位點影像圖示，圖視上方顯示定位點分數。視窗影像如下圖所示。 如有尋找定位點失敗的狀況，可參考以下操作範例，以正確抓取訂位點。 < 操作範例 > 狀況：點選 [ 尋找定位點 ] 按紐後，未能找到定位點影像，出現下圖右側的訊息 ” 雙擊點 此修正 ” 。 定…
Test Research, Inc.
[2D 門檻值]
進入直方圖選項功能後，切換至[2D 門檻值]選項。可看到搜索範圍內各個做標位置所
取得的 2D 影像藉灰階值統計資訊。X 軸為灰階值，Y 軸為該灰階值的像素累積數量。
視窗中的 3 個長條圖由上而下依序是：1.左燈與右燈所取得的影像灰階值長條圖 2.僅
左燈的圖 3.僅右燈的圖。
左燈+右燈
左燈
右燈
1.
2.
3
92 TR7007 Series User Guide – Software
Test Research, Inc.
4.2.5
尋找定位點
點選[
尋找定位點
]按紐後，程式會開始搜尋定位點，如果搜尋成功則會跳出確認視窗
如下。

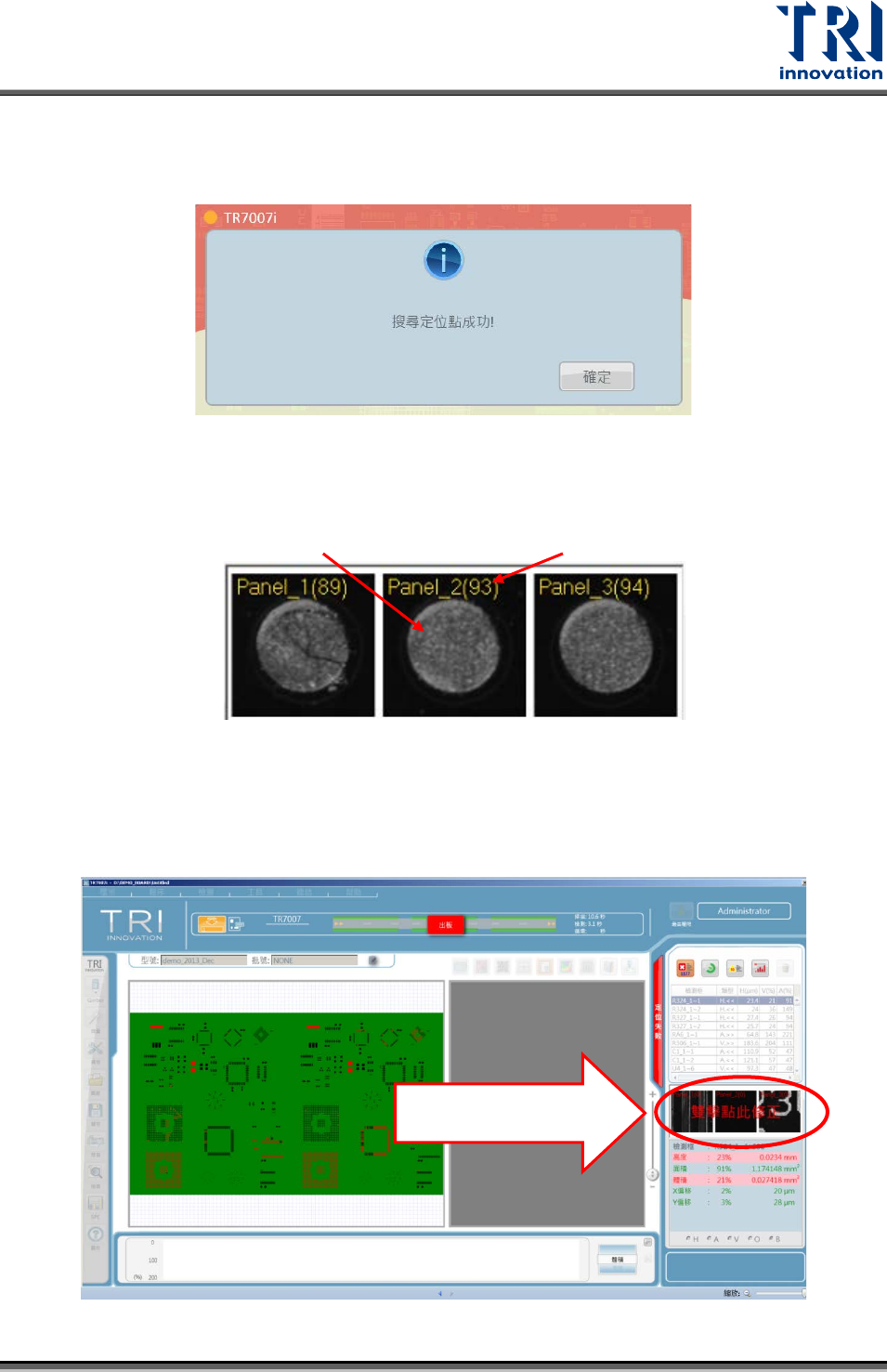

其中右側可看到定位點影像圖示，圖視上方顯示定位點分數。視窗影像如下圖所示。
如有尋找定位點失敗的狀況，可參考以下操作範例，以正確抓取訂位點。
<操作範例>
狀況：點選[
尋找定位點
]按紐後，未能找到定位點影像，出現下圖右側的訊息”雙擊點
此修正”。
定位點影像
影像比對分數
點擊此處以修正定位點
TR7007 Series User Guide – Software 93
Test Research, Inc.
當定位點搜尋失敗，可以依照以下步驟調整定位點影像。
步驟1. 雙擊不良定位點影像。
步驟2. 跳出 FOV 後檢視定位點是否在搜尋範圍內。如定位點不在搜尋範圍內，可調
整搜尋範圍(方式 1)。也可在定位點上點擊滑鼠右鍵選擇校正定位點 1(方式 2)。

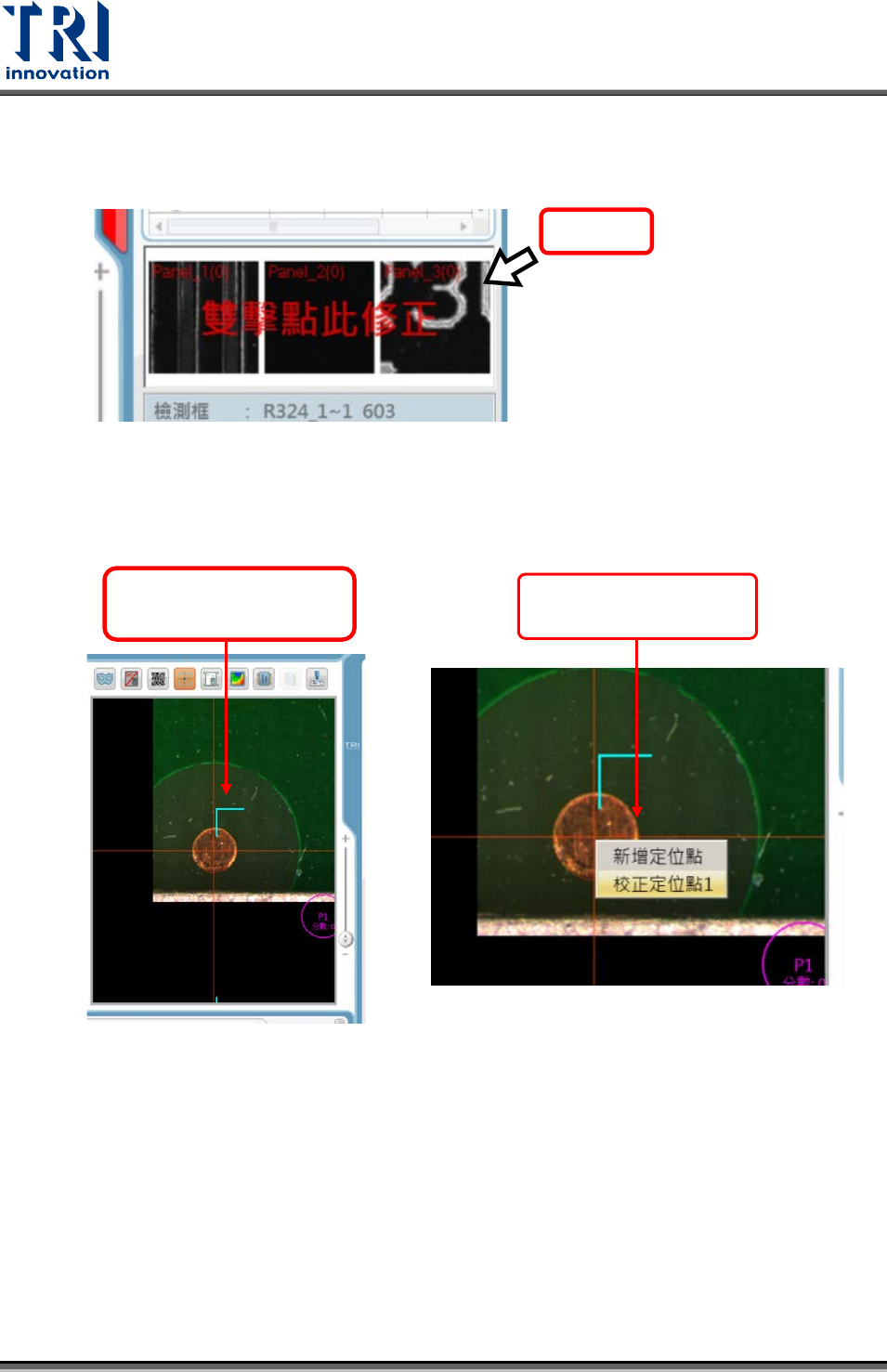

雙擊此處
方式 1：拖曳搜尋範圍到
定位點在的位置
方式 2：在該定位點點右
鍵選校正定位點 1
94 TR7007 Series User Guide – Software
