Test Research, Inc.
4.2.6
條碼
條碼功能選單中包含硬體條碼設定、軟體條碼設定及輸入多組條碼，共三項功能選單。
硬體條碼代表以硬體掃碼機讀取條碼。軟體條碼代表以板子影像中的條碼影像由程式
進行解碼。輸入多組條碼可進行多條碼的設定。功能選單如下圖所示：
4.2.6.1
硬體條碼設定
條碼讀取方式若是以外接式讀碼機，則需點選[
程序
\
條碼
\
硬體條碼設定
]來設定，進
入如下圖的視窗。
<操作範例>
步驟1. 將[
開啟條碼
]切換成
開
。
步驟2. 勾選是否啟用條碼讀取失敗仍檢
測的功能。
如希望條碼讀取失敗仍持續檢測
不停機可將[
條碼讀取失敗仍檢測
]
勾選。反之則不要勾選。
步驟3. 選擇讀碼機與主機之間的連接埠。
步驟4. 點選編輯。
3
4
2
1
96 TR7007 Series User Guide – Software
Test Research, Inc.

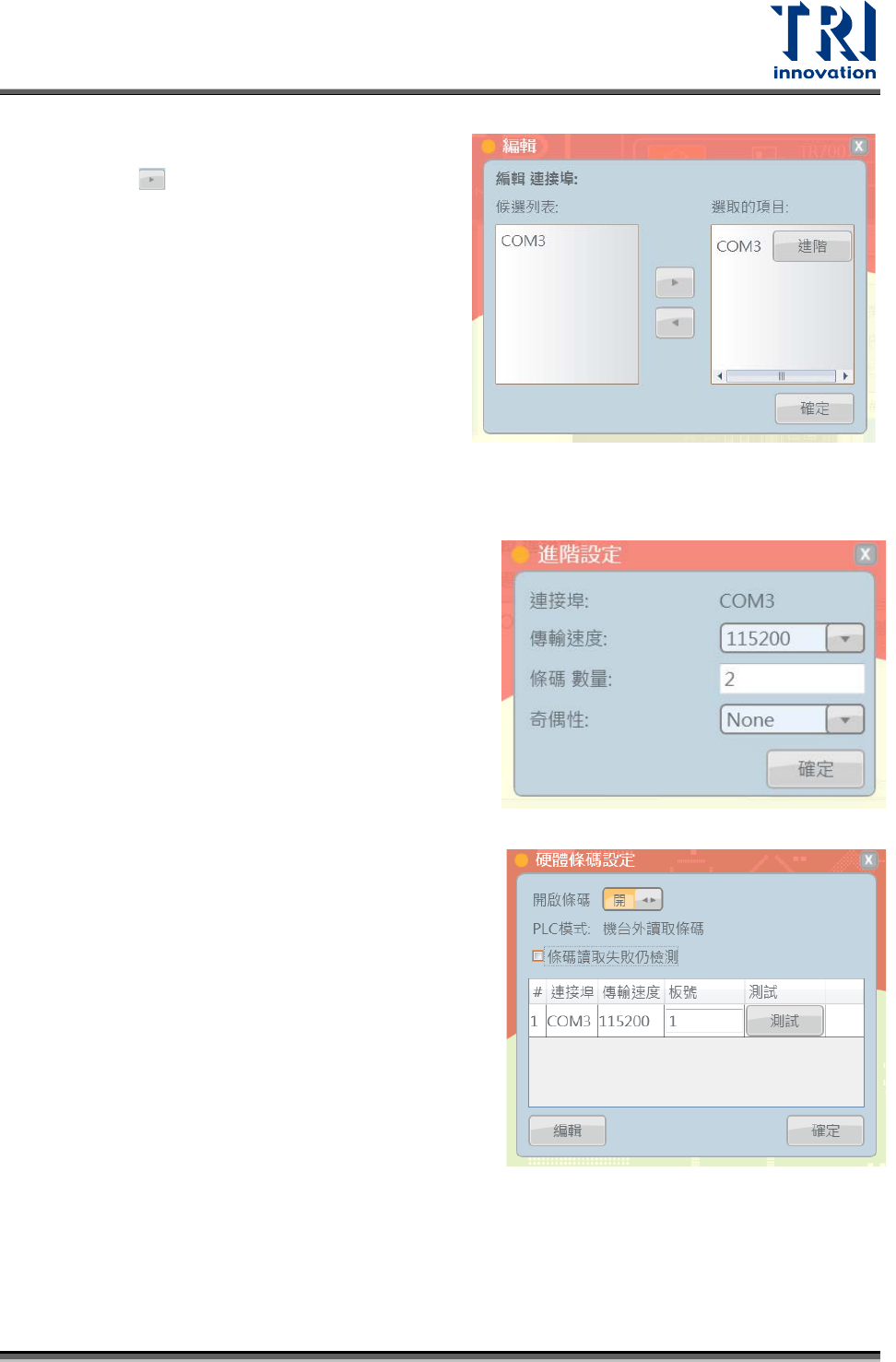

步驟5. 選取欲做為連接硬體讀碼機的連接埠。
步驟6. 點選 鍵將該連接埠套進[
選取的項
目
]。
步驟7. 點選[
進階
]可進行進階的條碼設定。
步驟8. 如右圖所示，可設定該讀碼機的傳輸速
度、條碼數量與奇偶性，編輯好後按
[
確定
]。
步驟9. 設定完成可讓讀碼機掃板子測試看看是
否按讀碼正常，擺好板子後按[
測試
]鍵
確認，如果正常則會跳出訊息視窗顯示
該條碼。
(注意若要讓一個讀碼機掃兩個條碼，
除了主程式設定外還必須在 VisiSet 程
式中設定條碼讀取數，並且必須在連接
埠列表中分配板號給各條碼)。
步驟10. 按下確定，完成硬體條碼設定。
6
5
7
TR7007 Series User Guide – Software 97
Test Research, Inc.
4.2.6.2
軟體條碼設定
此功能可以新增、編輯或檢視條碼框所設定的位置。條碼框設置的細節如下。
<操作範例>
步驟1. 在大圖上點選右鍵接著點選[
新增
]，
接著會跳出設定視窗。
步驟2. 選擇對應於此條碼的板號。
步驟3. 選擇此條碼為[1D]或[2D]條碼。
• 1D
：
• 2D
：
步驟4. 如果您選擇[1D]條碼，你必須選擇
解碼演算法，若不知道條碼所屬類
型，建議可選[Select All]。
如果您選擇[2D]條碼，您必須選擇[QR]或
[Data Matrix]，這兩者的範例如下所示：
• QR：
• Data Matrix：
98 TR7007 Series User Guide – Software
