MODEL TIM-5000 9905-001 P-2 Key No. PART No. PART NAME Q'ty REMA RKS 101 630 071 4708 BASE 1 102 630 074 0721 BASE 1 103 630 075 8481 PIN,LOCAT E 20 675SA-110-101 171 411 141 4008 W ASHER V 4X9X0.8 20 FW 4 172 411 1…
MODEL TIM-5000
9905-001
バックアップベ−ス部 BACK-UP BASE SECTION

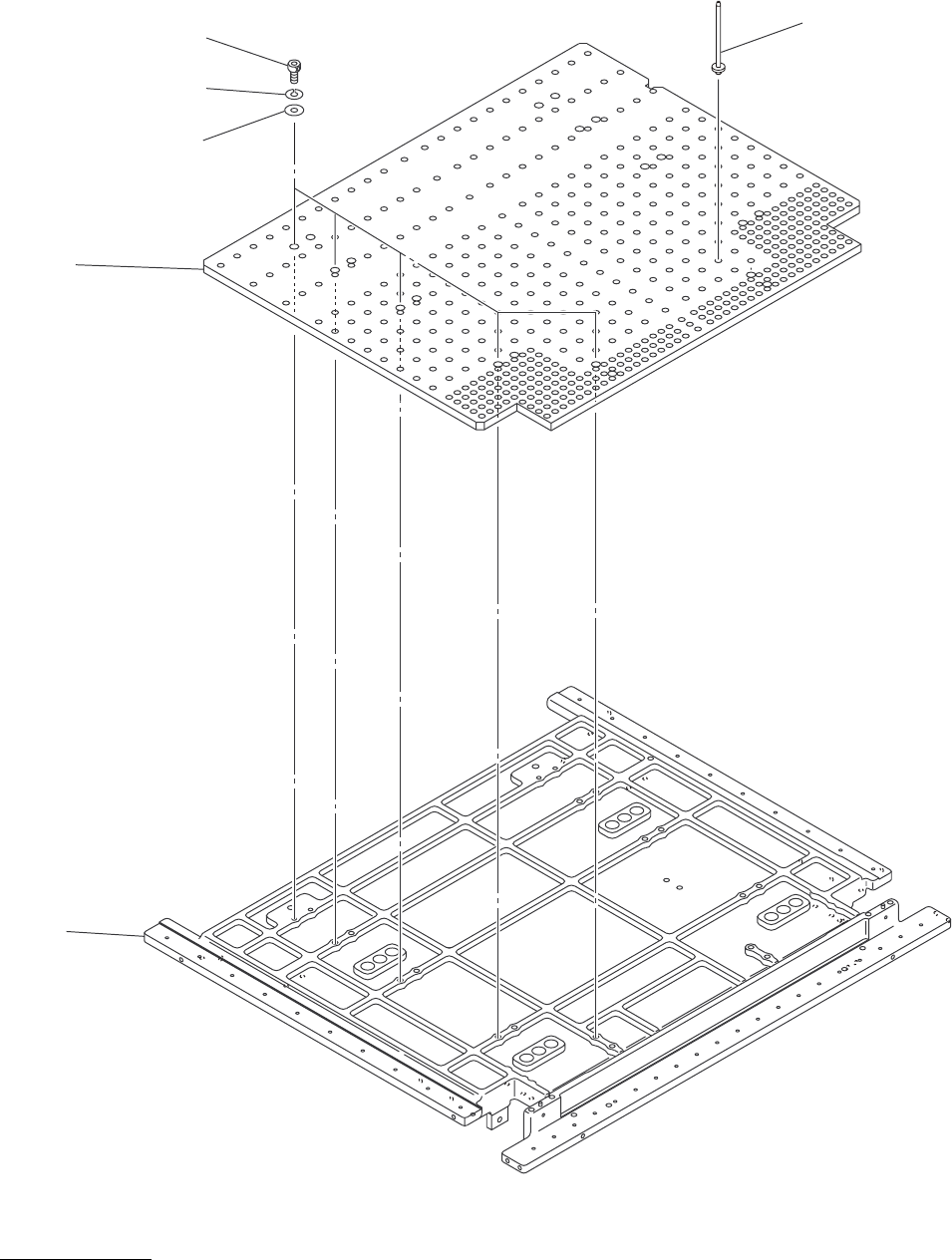

Fig. P-2 バックアップベ−ス Back-up Base
172
171
173
101
102
103
MODEL TIM-5000
9905-001
P-2
Key No. PART No. PART NAME Q'ty REMARKS
101 630 071 4708 BASE 1
102 630 074 0721 BASE 1
103 630 075 8481 PIN,LOCATE 20 675SA-110-101
171 411 141 4008 WASHER V 4X9X0.8 20 FW4
172 411 141 2905 WASHER SPR 4 20 SW4
173 630 000 7633 BOLT,HEX-SCT 20 M4X12
NOTE
MODEL TIM-5000
9905-001
バックアップベ−ス部 BACK-UP BASE SECTION

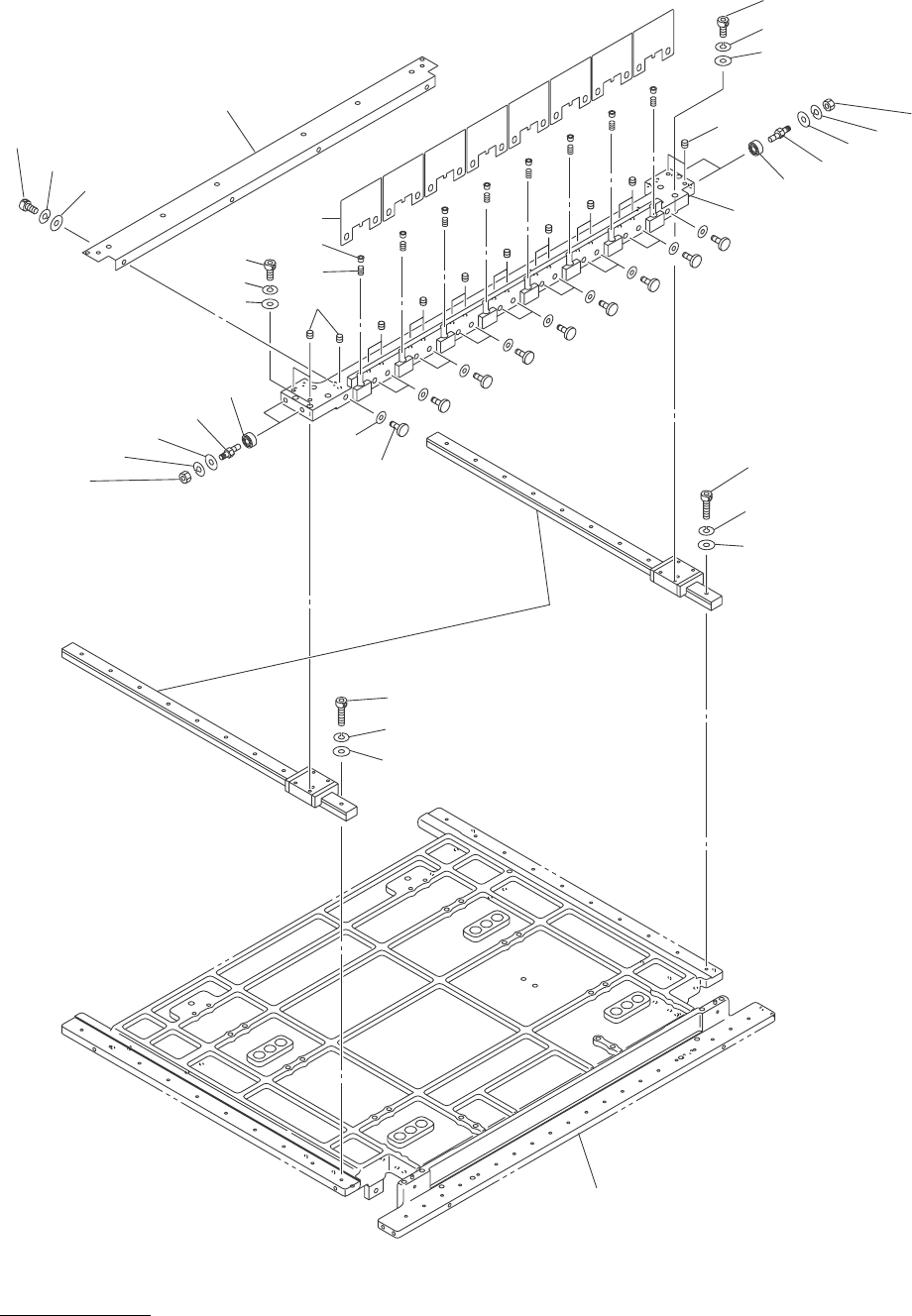

Fig. P-3 位置決めユニット（可動側） Locating Unit (Movable Side)
276
277
278
206
213
267
268
279
201
277
276
279
277
276
210
202
203
209
208
203
211
278
277
276
206
207
213
266
267
268
273
272
271
215
266
See Fig.P-2
Key No.101
