MODEL TIM-5000 9905-001 TT- 3 Key No. PART No. PART NAME Q'ty REMA RKS 201 630 075 0591 GUIDE,LINEAR 2 202 630 001 1401 BRARING,R ADIAL 8 203 630 071 7686 CAM FOLLOW ER 4 204 630 005 0844 BRARING,PAR TS 4 205 630 00…

100%1 / 204
MODEL TIM-5000
9905-001
トラバ−ス部 TRAVERS SECTION

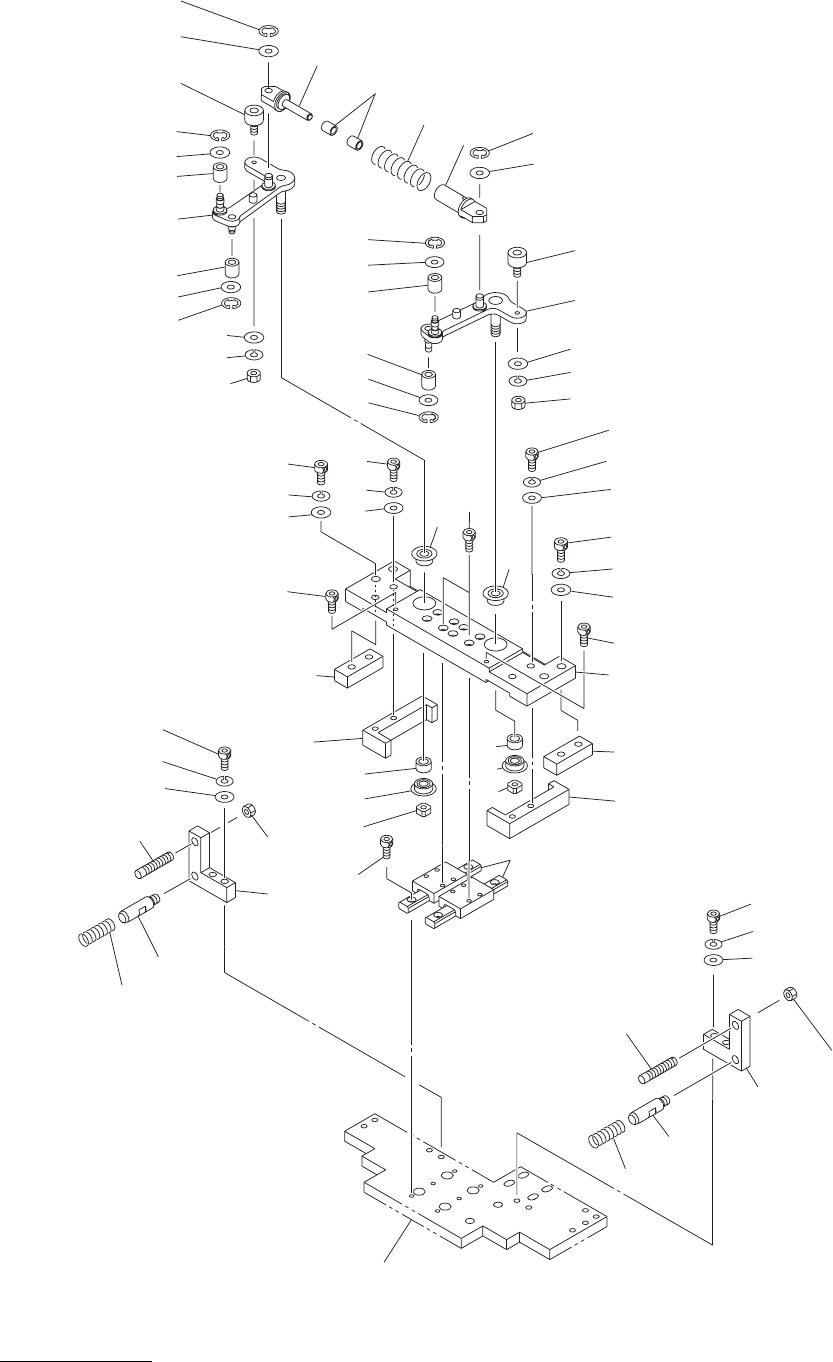

Fig. TT-3クランプ部 Cramp Section
217
206
202
202
209
222
222
209
271
222
209
280
276
277
209
271
222
220
207
280
214
215
216
215
278
216
201
265
211
212
205
213
211
265
213
212
205
210
266
271
272
273
203
219
203
210
266
272
273
271
273
221
278
272
271
273
272
271
266
267
268
279
268
267
266
278
271
271
276
277
202
204
204
221
202
See Fig.TT-2
Key No.127
218
MODEL TIM-5000
9905-001
TT- 3
Key No. PART No. PART NAME Q'ty REMARKS
201 630 075 0591 GUIDE,LINEAR 2
202 630 001 1401 BRARING,RADIAL 8
203 630 071 7686 CAM FOLLOWER 4
204 630 005 0844 BRARING,PARTS 4
205 630 002 3961 SPRING,COMP 4
206 630 002 4418 SPRING,COMP 2
207 630 071 7693 BUSH,BRARING 4
209 630 001 0534 RING 8
210 630 001 0541 RING 4
211 630 071 7976 BLOCK 4
212 630 071 7983 PIN,GUIDE 4
213 630 071 7990 ROD 4
214 630 071 8003 PLATE 2
215 630 071 8010 BLOCK 4
216 630 071 8027 BLOCK 4
217 630 078 7023 HOOK 2
218 630 078 7030 HOOK 2
219 630 072 3991 LEVER 2
220 630 072 4004 LEVER 2
221 630 071 8775 COLLAR 4
222 630 072 2567 ROLLER 8
265 411 141 0703 NUT HEX 6 4 M6
266 411 141 4107 WASHER V 5X10X1 12 FW5
267 411 141 6705 WASHER SPR 5 8 SW5
268 630 000 7770 BOLT,HEX-SCT 8 M5X20
271 411 141 4008 WASHER V 4X9X0.8 24 FW4
272 411 141 2905 WASHER SPR 4 16 SW4
273 630 000 7664 BOLT,HEX-SCT 16 M4X20
276 411 141 3902 WASHER V 3X7X0.5 4 FW3
277 411 141 2806 WASHER SPR 3 4 SW3
278 630 000 7510 BOLT,HEX-SCT 16 M3X8
279 630 000 7534 BOLT,HEX-SCT 16 M3X12
280 411 140 9905 NUT HEX 3 4 M3
NOTE
MODEL TIM-5000
9905-001
トラバ−ス部 TRAVERS SECTION

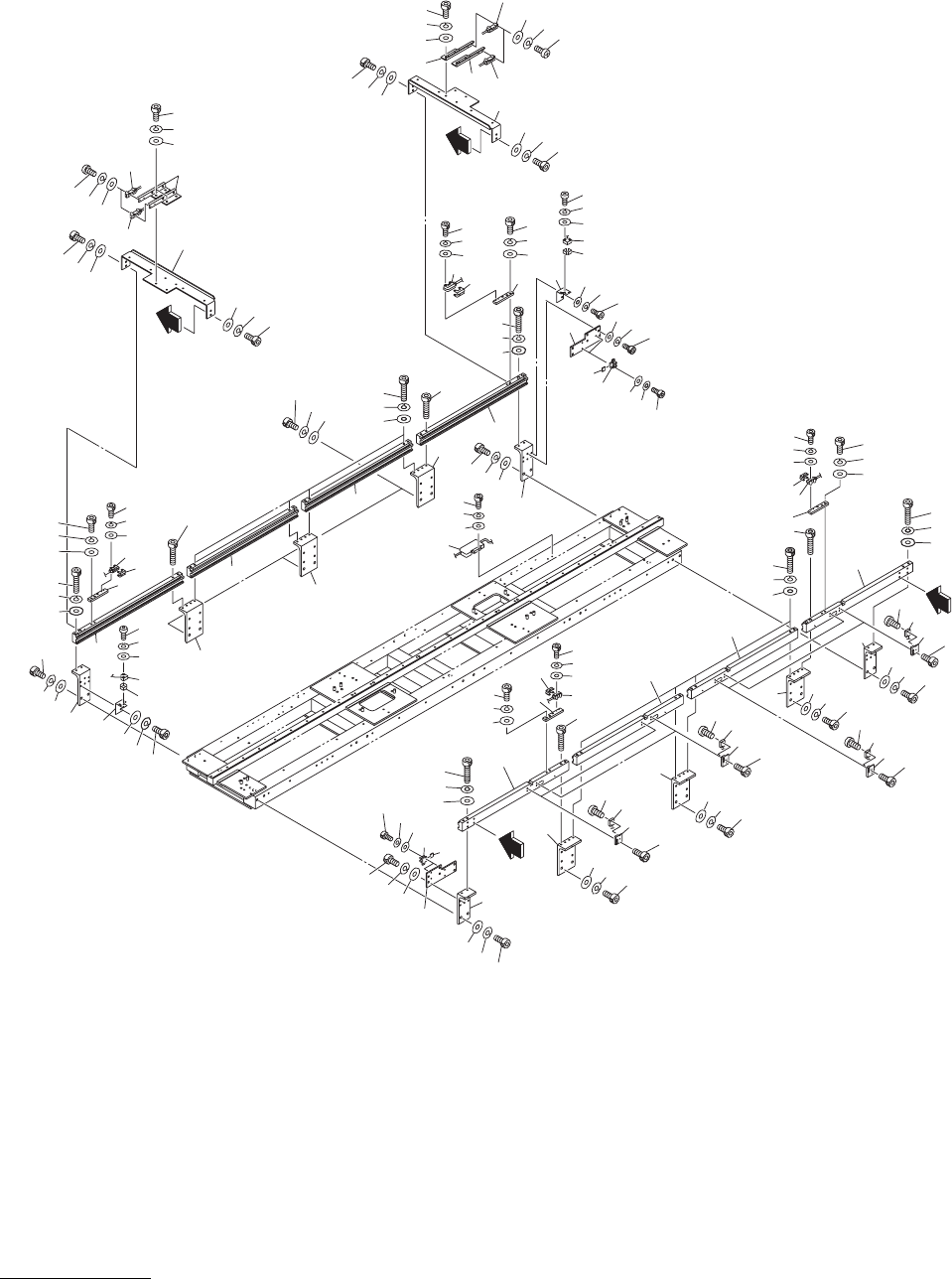

Fig. TT-4シュ−ト部 Chute Section
