MODEL TIM-5000 9905-001 BB-1 Key No. PART No. PART NAME Q'ty REMA RKS 11 411 141 4305 W ASHER V 6X12.5X1.6 6 FW 6 12 411 141 3001 W ASHER SPR 6 6 SW 6 13 630 000 7862 BOLT,HEX -SCT 2 M6X 10 14 630 000 7886 BOLT,HEX …
MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION

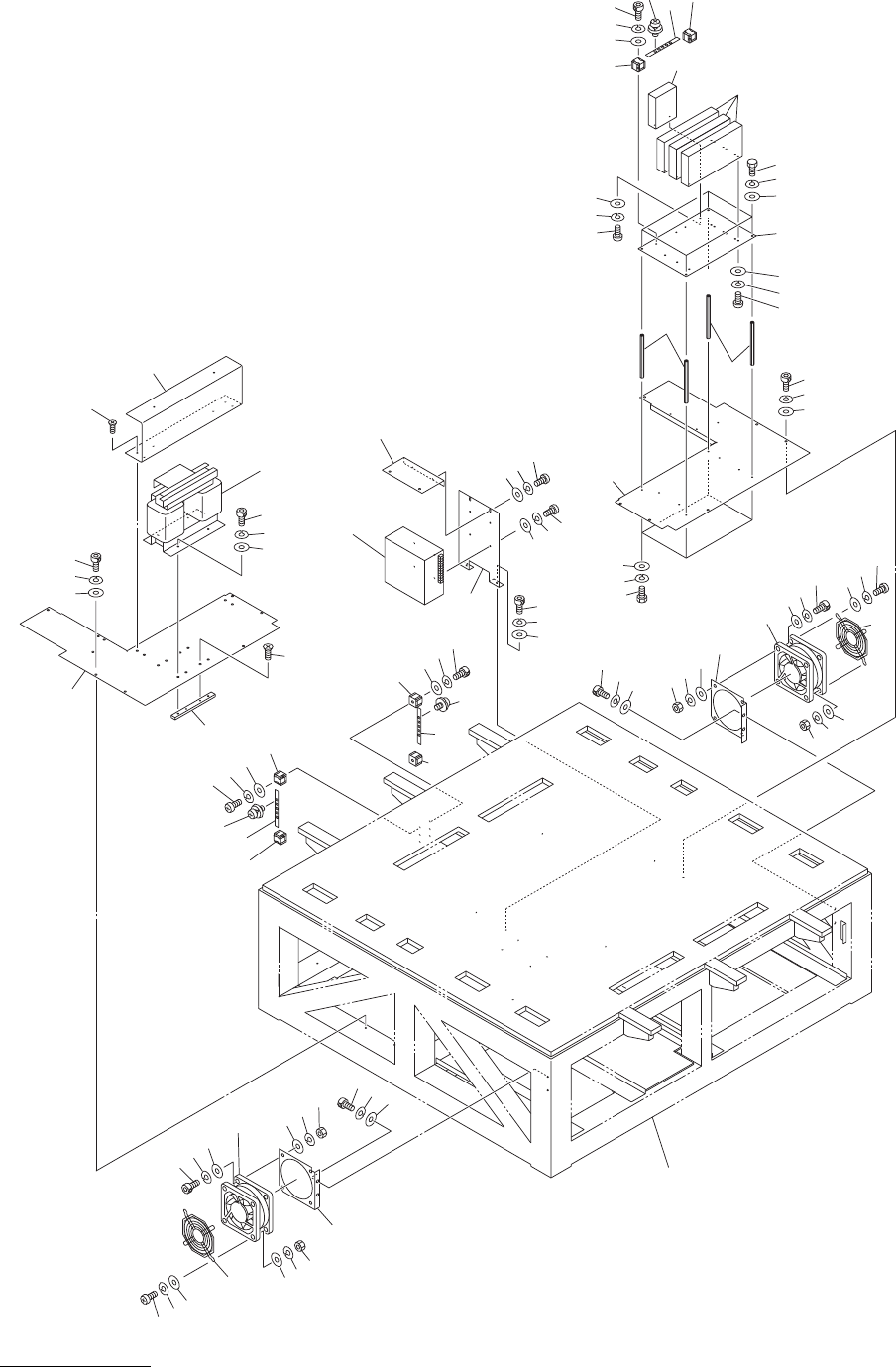

Fig. BB-1ベースフレーム部 Base Frame Section
20
17
16
58
20
17
16
16
17
19
87
17
16
15
57
16
17
15
See Fig.B-1
20
17
16
20
17
16
16
17
15
16
17
15
19
16
17
57
86
58
67
38
37
36
69
69
44
68
65
23
22
21
82
36
37
38
81
81
31
32
33
19
17
16
16
72
17
18
18
17
16
79
39
37
36
38
37
36
36
69
37
38
45
68
69
69
69
68
45
13
12
11
80
66
74
12
11
14
51
41
18
17
16
71
42
83
MODEL TIM-5000
9905-001
BB-1
Key No. PART No. PART NAME Q'ty REMARKS
11 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
12 411 141 3001 WASHER SPR 6 6 SW6
13 630 000 7862 BOLT,HEX-SCT 2 M6X10
14 630 000 7886 BOLT,HEX-SCT 4 M6X16
15 411 141 0505 NUT HEX 5 16 M5
16 411 141 4107 WASHER V 5X10X1 62 FW5
17 411 141 6705 WASHER SPR 5 62 SW5
18 630 000 7749 BOLT,HEX-SCT 20 M5X10
19 630 000 7756 BOLT,HEX-SCT 10 M5X12
20 630 000 7763 BOLT,HEX-SCT 16 M5X16
21 411 141 4008 WASHER V 4X9X0.8 12 FW4
22 411 141 2905 WASHER SPR 4 12 SW4
23 630 000 7626 BOLT,HEX-SCT 8 M4X10
24 630 000 7893 BOLT,HEX-SCT 4 M4X20
31 411 119 1909 WASHER V 3X7X0.5 2 FW3 F
32 411 086 4408 WASHER SPR 3 2 SW3 F
33 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
36 411 119 2104 WASHER V 4X9X0.8 19 FW4 F
37 411 008 1706 WASHER SPR 4 19 SW4 F
38 411 043 5004 SCR PAN 4X8 15 M4X8 PAN
39 411 113 2209 SCR PAN 4X16 4 M4X16 PAN
41 411 113 4705 SCR FLT 4X10 4 M4X10 FLT
42 411 002 4307 SCR FLT 5X10 4 M5X10 FLT
44 411 114 7807 SCR PAN+SW+W 4X10 5
45 411 036 8609 SCR PAN+SW+W 5X12 10
51 630 071 2926 TRANSFORMER,POWER 1 675BB-11D-251
57 630 070 3061 MOTOR,AC 2 675BB-11D-357
58 630 068 4292 ACCESSORY,MOT-M 2 675BB-11D-358
65 630 068 9648 UNIT,POWER 3 675BB-11D-855
66 630 049 0589 UNIT,POWER 1 675BB-11D-856
67 630 049 1135 UNIT,POWER 1 675BB-11D-857
69 630 051 5763 WIRE PARTS 6 675BB-11D-859
71 630 071 6276 PLATE 1 675BB-11V-171
72 630 071 6283 PLATE 1 675BB-11V-172
74 630 071 2698 PLATE 2 675BB-11V-174
79 630 071 6306 BRACKET 1 675BB-11V-179
80 630 071 6290 BRACKET 1 675BB-11V-178
81 630 071 6795 STAY 2 675BB-11V-177
82 630 071 6771 BRACKET 1 675BB-11V-176
83 630 071 6597 BRACKET 1 675BB-11D-175
86 630 072 9269 BRACKET 1 675B--11B-006
87 630 072 9276 BRACKET 1 675B--11B-007
NOTE
MODEL TIM-5000
9905-001
本体電装部 MACHINE ELECTRICAL SECTION
Fig. BB-2トラバースＳＤＳ，ＰＭＤ Travers SDS, PMD
172
123
136
137
138
121
122
134
132
131
153
131
133
132
163
161
162
118
117
116
171
131
133
132
139
137
136
160
158
159
62
154
155
See Fig.B-1
Key No.1
A
A
136
137
138
174
151
140
137
136
141
116
173
145
117
118
118
117
116
175
