MODEL TIM-5000 9905-001 B-3 Key No. PART No. PART NAME Q'ty REMA RKS 205 630 074 8345 PLATE(R) 2 206 630 074 8352 PLATE(L) 2 207 630 074 4927 PLATE(C) 2 208 630 071 8881 GUIDE 4 209 630 071 8898 GUIDE 4 210 630 071 …
MODEL TIM-5000
9905-001
ベースフレーム部 BASE FRAME SECTION

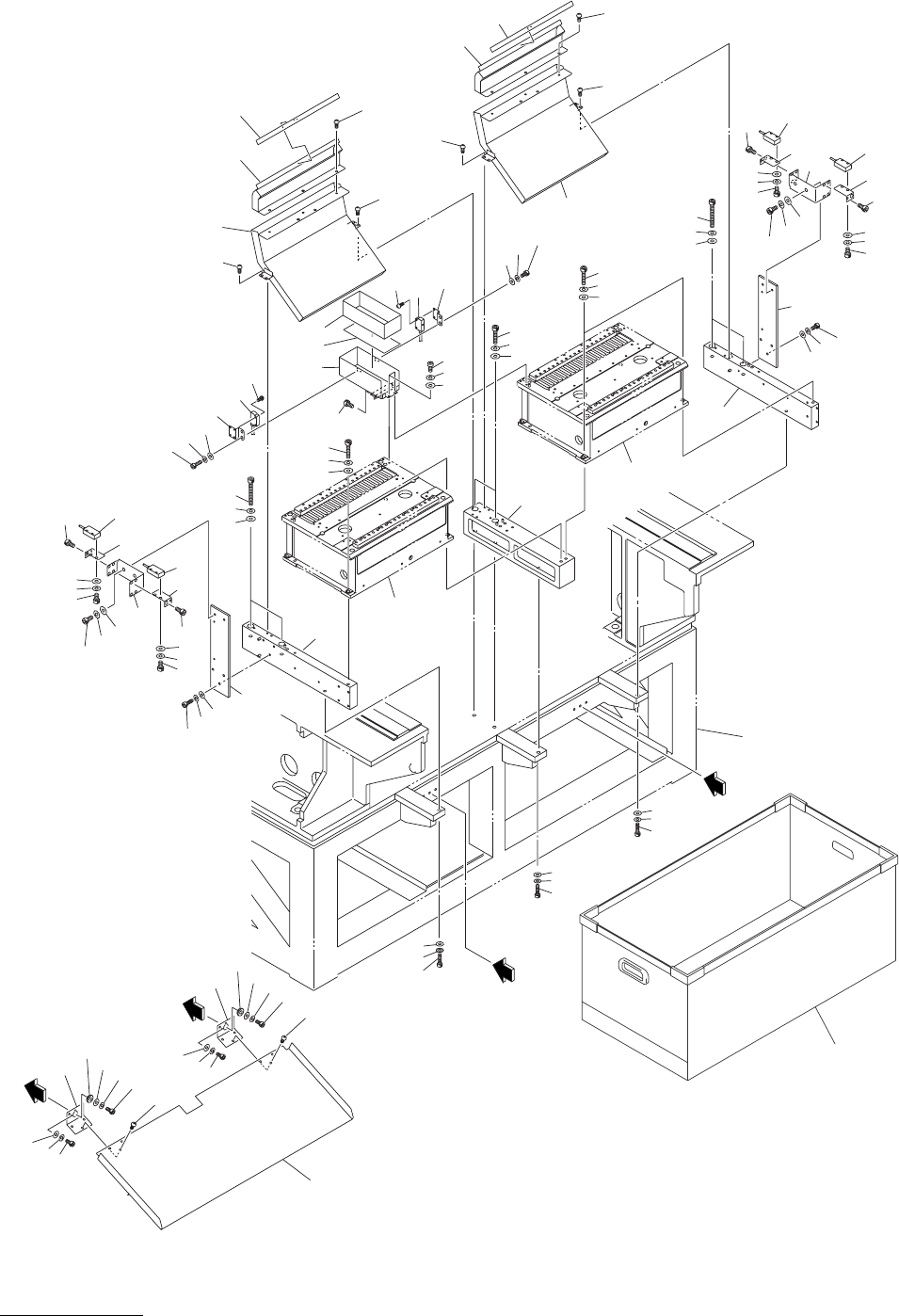

Fig. B-3 フィーダベースアクセサリ Feeder Base Accessory
206
217
219
216
210
210
205
208
209
207
208
209
259
257
256
259
257
256
223
225
266
267
269
266
267
269
294
222
258
257
256
261
262
263
258
257
256
214
212
211
.
215
214
213
.
215
258
257
256
260
269
257
256
261
262
263
295
268
221
267
266
271
272
273
278
277
276
293
221
220
293
220
295
295
295
295
295
See Fig.B-1
Key No.1
See Fig.QC-1
See Fig.QC-1
226
226
294
258
257
256
259
257
256
223
225
266
267
269
266
267
269
261
262
263
288
287
286
273
288
287
286
273
214
212
213
211
.
215
214
.
215
261
262
263
273
288
287
286
288
287
286
273
224
B
A
A
B
MODEL TIM-5000
9905-001
B-3
Key No. PART No. PART NAME Q'ty REMARKS
205 630 074 8345 PLATE(R) 2
206 630 074 8352 PLATE(L) 2
207 630 074 4927 PLATE(C) 2
208 630 071 8881 GUIDE 4
209 630 071 8898 GUIDE 4
210 630 071 8874 PLATE 4
211 630 079 4397 BRACKET 4
212 630 079 4403 BRACKET 4
213 630 079 4427 BRACKET 4
214 630 069 6592 SENSOR,PELEC 4
215 630 069 8664 SENSOR(ACCESSORY) 4
216 630 075 6074 BOX 2
217 630 072 3663 BOX 2
219 630 074 5269 SHEET 2
220 630 074 9281 SENSOR,PELEC 2
221 630 075 0706 SENSOR(BRACKET) 4
222 630 076 4819 CHUTE 2
223 630 075 2472 BRACKET 4
224 630 075 2120 BOX 2 675SA-11H-401
225 630 075 2465 SPACER 4
226 630 076 8503 NAME PLATE,INDEX 2
256 411 141 4503 WASHER V 8X17X1.6 34 FW8
257 411 141 3100 WASHER SPR 8 34 SW8
258 630 000 8081 BOLT,HEX-SCT 12 M8X60
259 630 000 8043 BOLT,HEX-SCT 6 M8X35
260 630 000 8036 BOLT,HEX-SCT 16 M8X30
261 411 141 4305 WASHER V 6X12.5X1.6 20 FW6
262 411 141 3001 WASHER SPR 6 20 SW6
263 630 000 7893 BOLT,HEX-SCT 12 M6X20
264 630 000 7886 BOLT,HEX-SCT 8 M6X16
266 411 141 4107 WASHER V 5X10X1 20 FW5
267 411 141 6705 WASHER SPR 5 20 SW5
268 630 000 7763 BOLT,HEX-SCT 4 M5X16
269 630 000 7756 BOLT,HEX-SCT 8 M5X12
270 630 000 7749 BOLT,HEX-SCT 8 M5X10
271 411 141 4008 WASHER V 4X9X0.8 16 FW4
272 411 141 2905 WASHER SPR 4 16 SW4
273 630 000 7626 BOLT,HEX-SCT 16 M4X10
276 411 141 3902 WASHER V 3X7X0.5 4 FW3
277 411 141 2806 WASHER SPR 3 4 SW3
278 630 000 7497 BOLT,HEX-SCT 4 M3X4
286 411 119 1909 WASHER V 3X7X0.5 32 FW3 F
287 411 086 4408 WASHER SPR 3 32 SW3 F
288 411 040 7803 SCR PAN 3X12 32 M3X12 PAN
293 411 125 5403 SCR PAN 2X4 4 M2X4 PAN
294 411 051 1708 SCR TRS 4X6 12 M4X6 TRS
295 411 113 9109 SCR TRS 5X10 28 M5X10 TRS
NOTE
MODEL TIM-5000
9905-001
ベースフレーム部 BASE FRAME SECTION

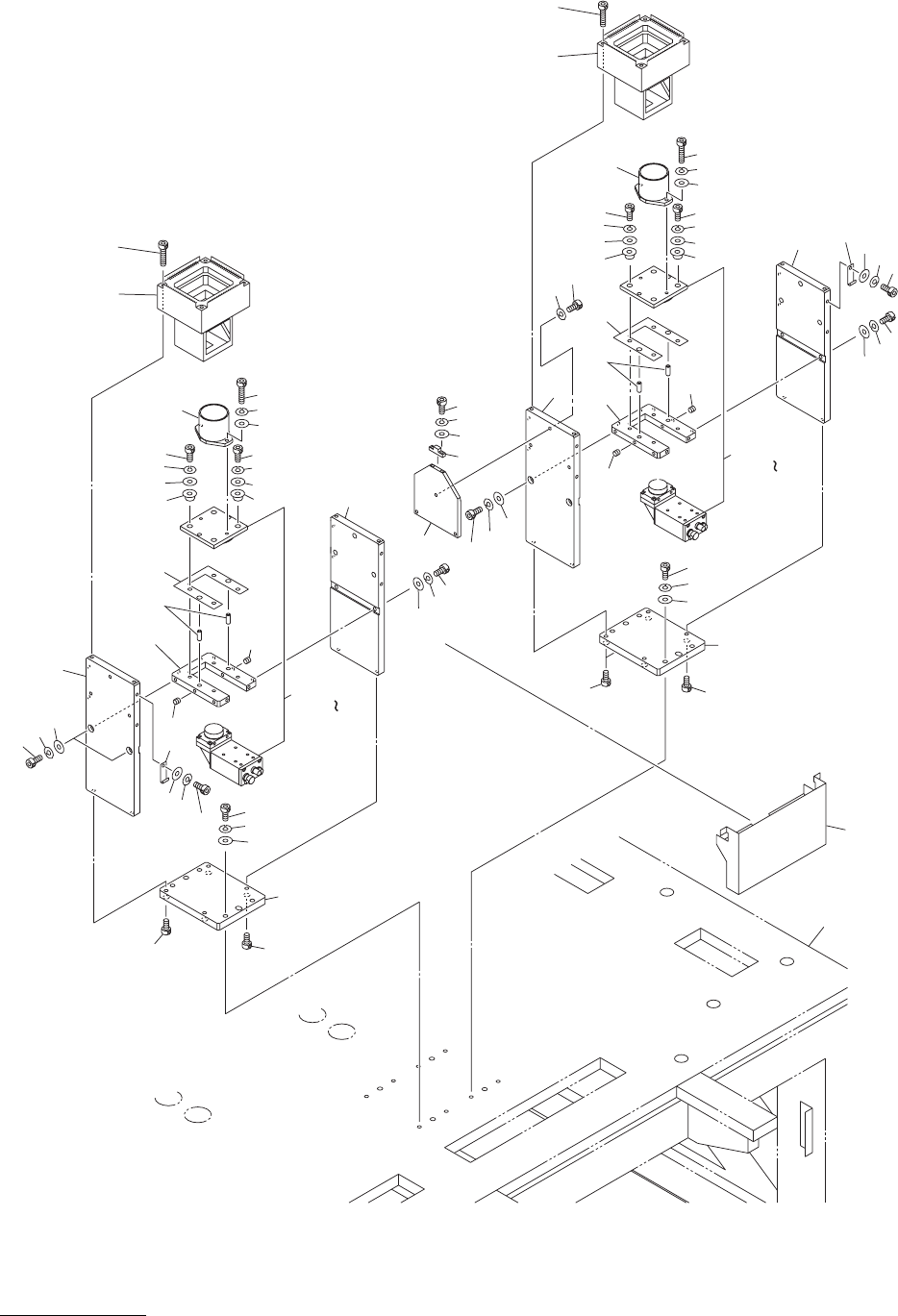

Fig. B-4 部品認識カメラ Component Recognition Camera
305
305
303
302
301
375
376
351
308
395
395
368
368
See Fig.B-1
Key No.1
372
371
305
371
307
372
373
302
304
303
301
369
367
366
369
367
366
352
352
363
362
395
395
361
368
367
366
366
367
368
368
368
305
376
351
369
367
366
352
306
304
369
367
366
352
363
362
361
375
372
371
366
367
368
368
367
366
306
371
307
372
373
383
382
381
310
309
372
374
CM-5001
5004
CM-5001
5004
