MODEL TIM-5000 9905-001 制御ボックス部 CONTROL BOX SECTION Fig. BC-4 制御ボックスＳＤＳ Control Box SDS 313 311 362 352 361 351 354 364 320 371 310 363 310 356 355 312 See Fig.BC-1 Key No.71 See Fig.BQ-1 Key No.60 313 312 311
MODEL TIM-5000
9905-001
BC-3
Key No. PART No. PART NAME Q'ty REMARKS
211 411 119 1909 WASHER V 3X7X0.5 16 FW3 F
212 411 086 4408 WASHER SPR 3 16 SW3 F
213 411 042 0703 SCR PAN 3X8 16 M3X8 PAN
262 630 078 3605 P.C.B,MOUNT(RELAY) 2 675BC-11U-862
263 630 071 3251 ACCESSORY,P.C.B 8 675BC-11D-453
NOTE
MODEL TIM-5000
9905-001
制御ボックス部 CONTROL BOX SECTION

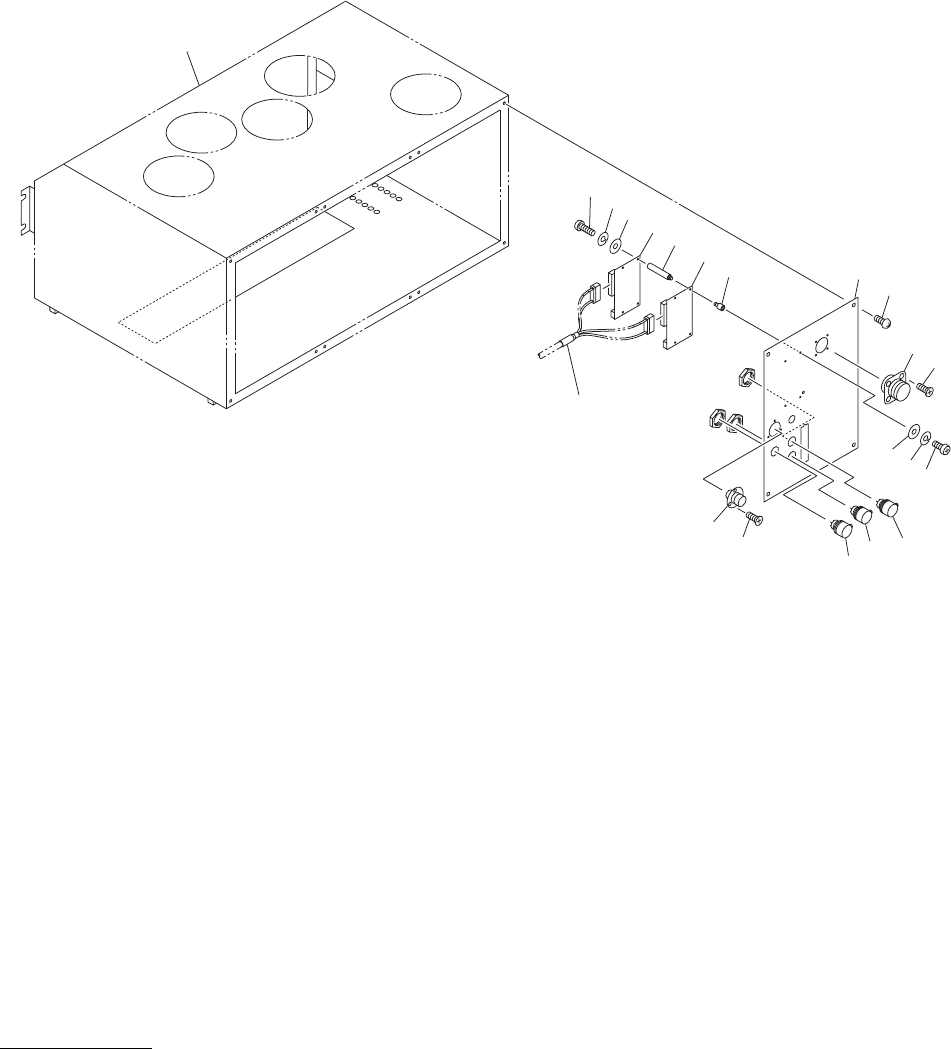

Fig. BC-4制御ボックスＳＤＳ Control Box SDS
313
311
362
352
361
351
354
364
320
371
310
363
310
356
355
312
See Fig.BC-1
Key No.71
See Fig.BQ-1
Key No.60
313
312
311
MODEL TIM-5000
9905-001
BC-4
Key No. PART No. PART NAME Q'ty REMARKS
310 411 034 7208 SCR FLT 3X8 7 M3X8 FLT
311 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
312 411 086 4408 WASHER SPR 3 8 SW3 F
313 411 042 0703 SCR PAN 3X8 8 M3X8 PAN
320 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
351 630 069 1061 ACCESSORY,P.C.B 4 675BC-11D-351
352 630 069 1078 ACCESSORY,P.C.B 4 675BC-11D-352
354 630 049 5218 CONNECTOR 1 675BC-11D-354
355 630 069 9630 CONNECTOR 1 675BC-11D-355
356 630 069 9647 CONNECTOR 2 675BC-11D-356
361 630 071 2537 UNIT,I/O 1 675BC-11D-551
362 630 071 2544 UNIT,I/O 1 675BC-11D-552
363 630 049 3306 CONNECTOR 1 675BC-11D-259
364 630 054 8747 CONNECTOR 1 675BC-11D-260
371 630 073 2726 PANEL(R) 1 675BC-11V-080
NOTE
