MODEL TIM-5000 9905-001 BC-6 Key No. PART No. PART NAME Q'ty REMA RKS 511 411 119 1909 W ASHER V 3X7X0.5 8 FW 3 F 512 411 086 4408 W ASHER SPR 3 8 SW 3 F 513 411 041 8908 SCR PAN 3X 6 8 M3X6 PAN 520 411 113 7501 SCR…
MODEL TIM-5000
9905-001
制御ボックス部 CONTROL BOX SECTION

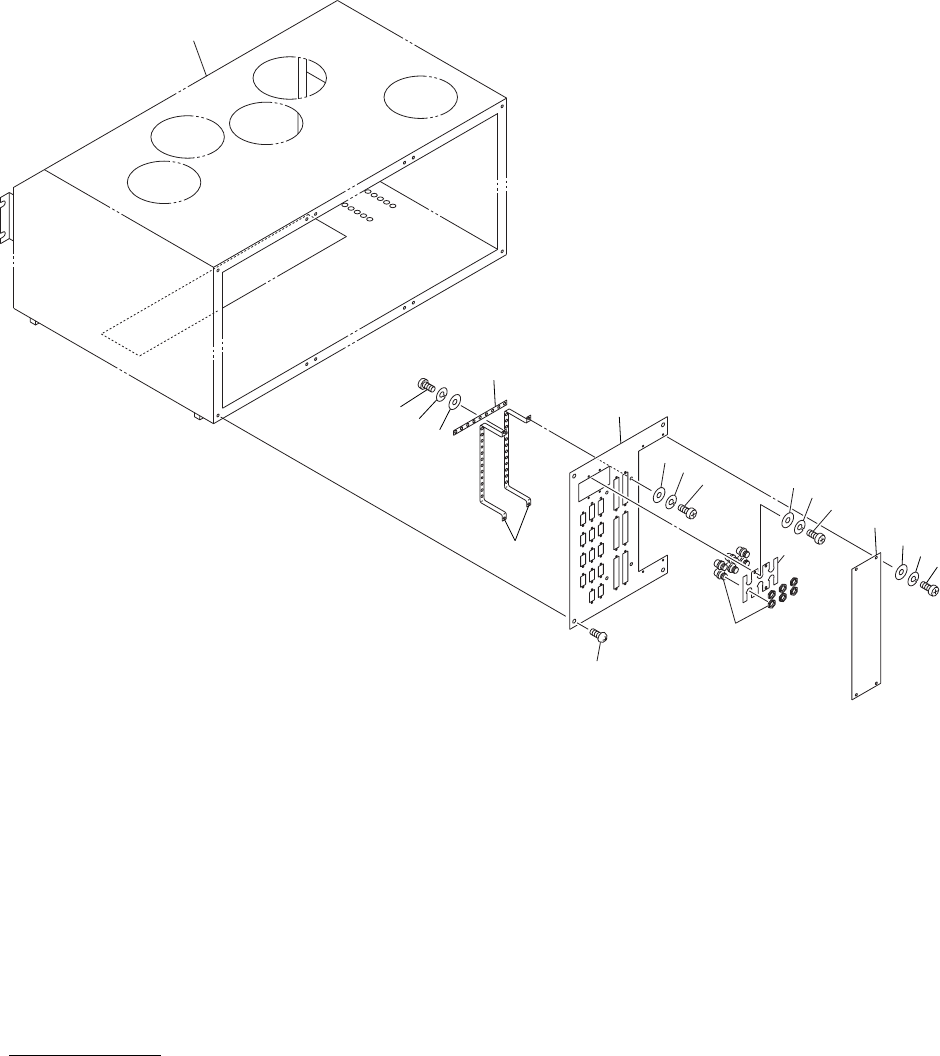

Fig. BC-6コネクタ取付板 Connector Bracket
523
522
521
578
See Fig.BC-1
Key No.71
579
575
576
577
561
520
511
512
513
511
512
513
511
512
513
MODEL TIM-5000
9905-001
BC-6
Key No. PART No. PART NAME Q'ty REMARKS
511 411 119 1909 WASHER V 3X7X0.5 8 FW3 F
512 411 086 4408 WASHER SPR 3 8 SW3 F
513 411 041 8908 SCR PAN 3X6 8 M3X6 PAN
520 411 113 7501 SCR TRS 4X10 4 M4X10 TRS
521 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
522 411 008 1706 WASHER SPR 4 8 SW4 F
523 411 043 5004 SCR PAN 4X8 8 M4X8 PAN
561 630 004 5239 CONNECTOR 6 675BC-11D-451
575 630 076 6189 PANEL(L) 1 675BC-11V-175
576 630 073 2740 PANEL 1 675BC-11V-176
577 630 073 2764 PANEL 1 675BC-11V-177
578 630 076 6240 BRACKET 2 675BC-11V-271
579 630 076 6257 BRACKET 2 675BC-11V-272
NOTE
MODEL TIM-5000
9905-001
制御ボックス部 CONTROL BOX SECTION

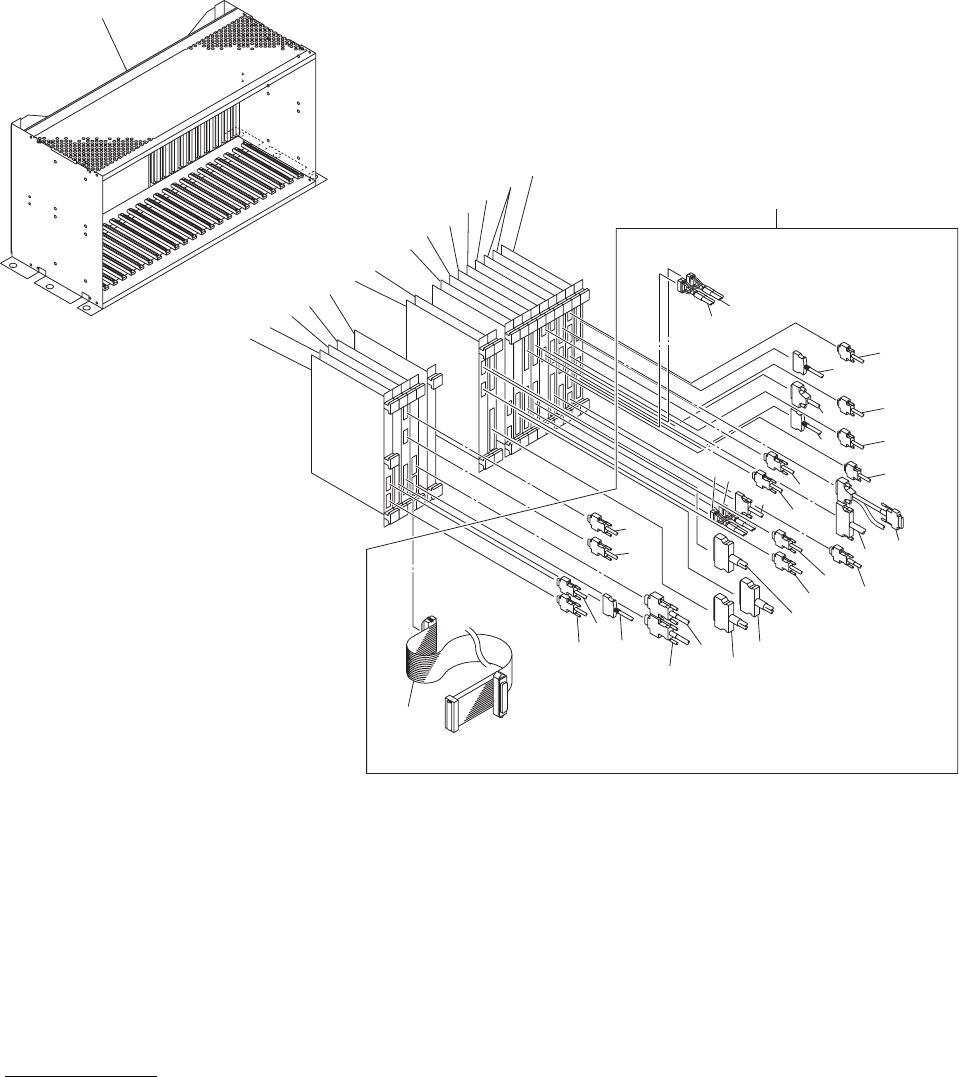

Fig. BC-9制御基板レイアウト Control P.C.B Layout
See Fig.BC-1
Key No.51
852
856
854
859
853
855
863
865
857
858
860
851
867
866
864
165
See Fig.BQ-1,2
167
169
59
166
168
163
164
172
171
173
175
174
55
57
51
170
52
151
157
158
156
155
54
152
154
53
153
58
56
