MODEL TIM-5000 9905-001 BF-7 Key No. PART No. PART NAME Q'ty REMA RKS 616 411 141 4107 W ASHER V 5X10X 1 8 FW 5 617 411 141 6705 W ASHER SPR 5 8 SW 5 618 630 000 7756 BOLT,HEX -SCT 4 M5X12 619 630 000 7749 BOLT,HEX …
MODEL TIM-5000
9905-001
電源部 POWER SUPPLY SECTION

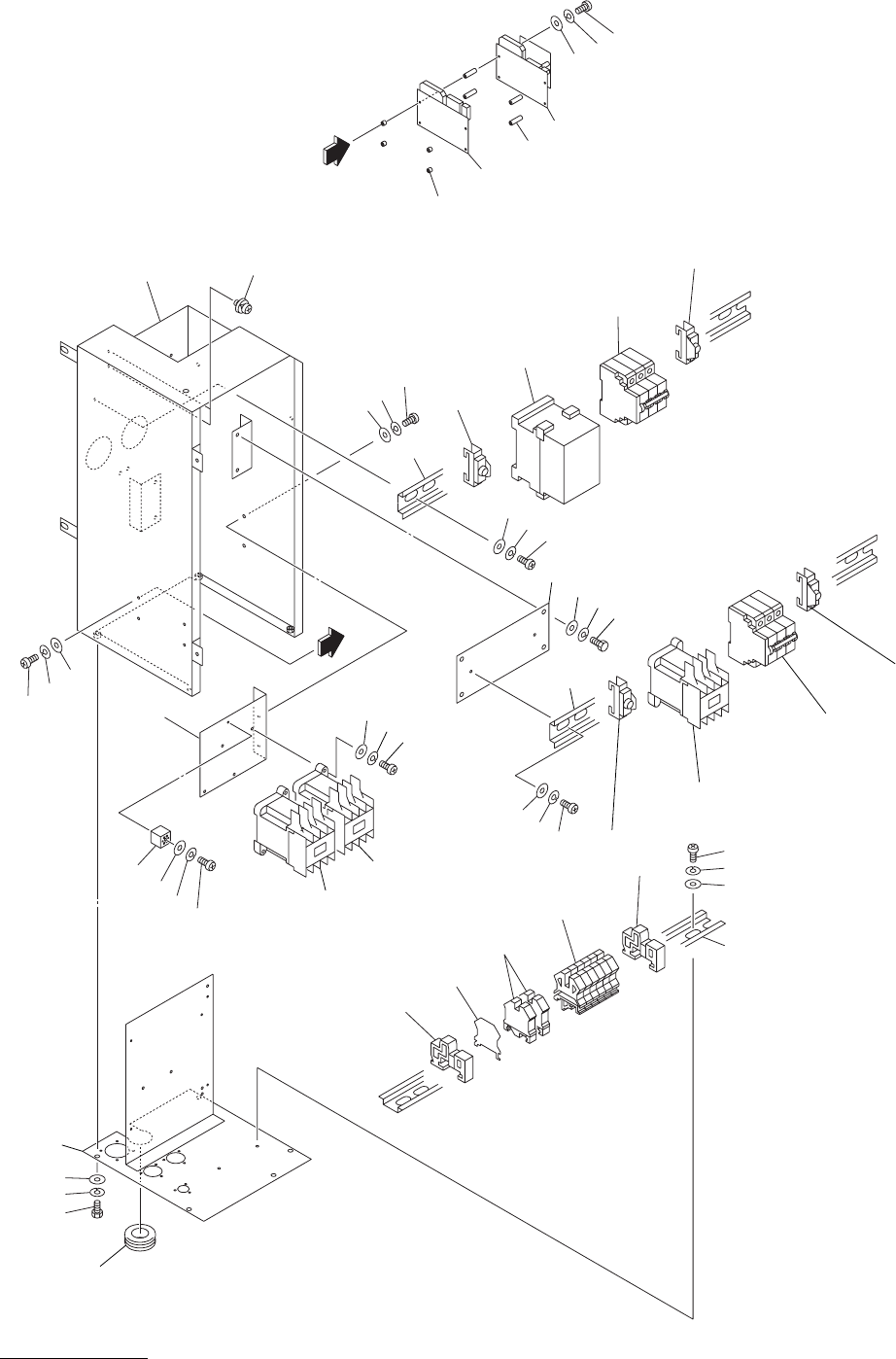

Fig. BF-7電源４ Power Supply 4
631
632
645
681
A
A
674
631
632
634
684
636
671
671
637
639
633
667
638
676
663
662
676
637
636
636
661
637
638
636
637
638
661
616
683
617
619
676
652
651
676
682
616
617
618
654
668
665
666
631
632
633
638
637
636
661
660
655
.
656
660
659
672
MODEL TIM-5000
9905-001
BF-7
Key No. PART No. PART NAME Q'ty REMARKS
616 411 141 4107 WASHER V 5X10X1 8 FW5
617 411 141 6705 WASHER SPR 5 8 SW5
618 630 000 7756 BOLT,HEX-SCT 4 M5X12
619 630 000 7749 BOLT,HEX-SCT 4 M5X10
631 411 119 1909 WASHER V 3X7X0.5 9 FW3 F
632 411 086 4408 WASHER SPR 3 9 SW3 F
633 411 041 8908 SCR PAN 3X6 4 M3X6 PAN
634 411 040 6202 SCR PAN 3X10 1 M3X10 PAN
635 411 113 0502 SCR PAN 3X14 4 M3X14 PAN
636 411 119 2104 WASHER V 4X9X0.8 12 FW4 F
637 411 008 1706 WASHER SPR 4 12 SW4 F
638 411 043 5004 SCR PAN 4X8 4 M4X8 PAN
639 411 003 0001 SCR PAN 4X12 4 M4X12 PAN
645 411 141 7807 SCR PAN+SW+W 4X10 2
651 630 067 0585 CIRCUIT PROTECTOR 1 675BJ--11D-051
652 630 053 8601 EM-CONTACTOR 1 675BJ--11D-052
654 630 071 3237 WIRE PARTS 1 675BJ--11D-054
655 630 069 4987 TERMINAL 6 675BJ--11D-055
656 630 049 3702 ACCESSORY,WIRING 2 675BJ--11D-056
659 630 049 3733 ACCESSORY,WIRING 1 675BJ--11D-059
660 630 049 3672 BRACKET,WIRING 2 675BJ--11D-060
662 630 054 3612 CIRCUIT PROTECTOR 1 675BJ--11D-152
663 630 067 0622 EM-CONTACTOR 1 675BJ--11D-153
665 630 071 2537 UNIT,I/O 1 675BJ--11D-155
666 630 071 2544 UNIT,I/O 1 675BJ--11D-156
667 630 006 0218 ACCESSORY,P.C.B 4 675BJ--11D-157
668 630 069 1078 ACCESSORY,P.C.B 4 675BJ--11D-158
671 630 049 2194 EM-CONTACTOR 2 675BJ--11D-251
672 630 053 7376 TERMINAL 2 675BJ--11D-252
674 630 074 3838 TERMINAL 1 675BJ--11D-254
676 630 000 1051 BRACKET,WIRING 4 675BJ--11D-256
681 630 075 9495 BOX 1 675BJ--11V-071
682 630 071 3077 PANEL 1 675BJ--11V-072
683 630 071 3091 PANEL 1 675BJ--11V-073
684 630 074 3890 BRACKET 1 675BJ--11V-074
NOTE
MODEL TIM-5000
9905-001
コンベアＢＯＸ部 CONVEYOR BOX SECTION
Fig. BK-1コンベア１ ＢＯＸ Conveyor 1 Box
65
36
66
36
37
38
37
38
60
.
.
61
62
.
55
58
89
31
32
33
36
38
37
68
69
74
67
65
51
65
52
31
73
65
54
53
54
53
54
53
88
Key No.65
83
81
82
72
41
51
85
86
84
87
31
45
32
34
63
64
65
30
32
66
36
38
37
31
32
33
77
78
76
75
71
B
B
A
A
30
54
55
56
.
36
66
38
37
See Fig.BP-1
