MODEL TIM-5000
9905-001
前後工程Ｉ/Ｆ PREVIOUS/NEXT WORK PROCESS I/F

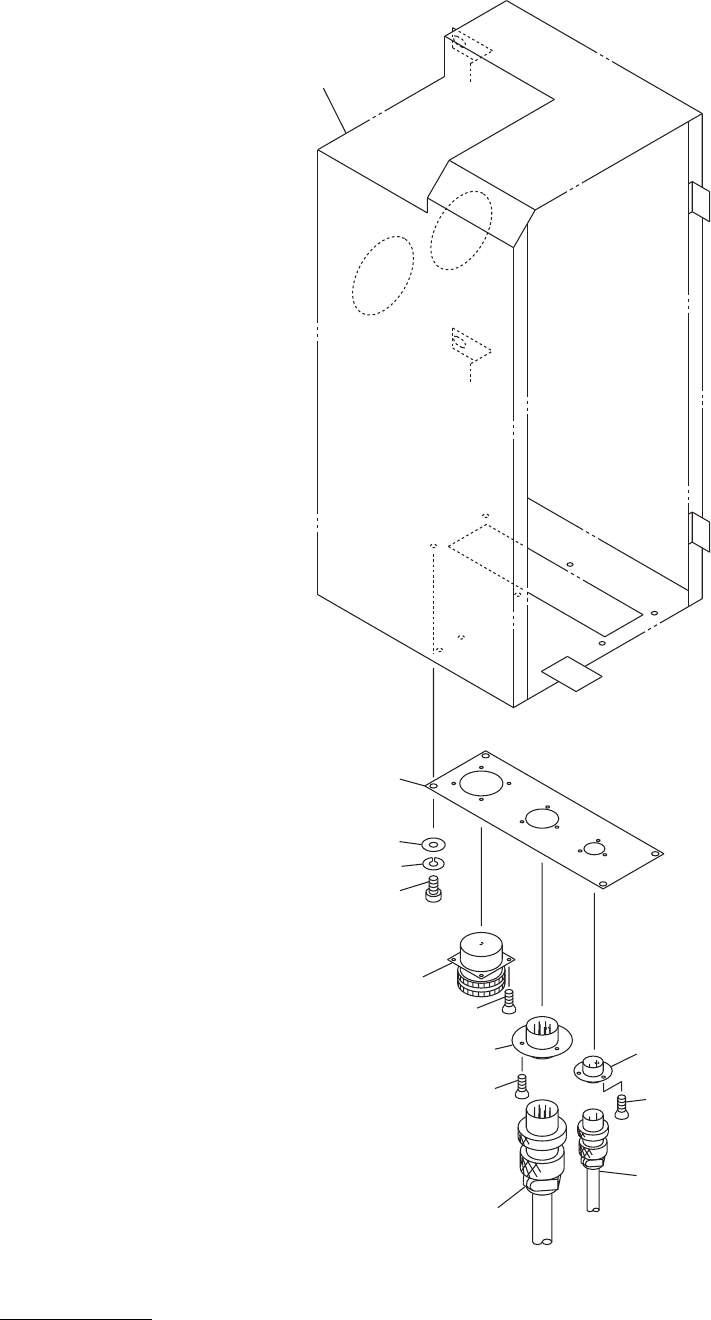

Fig. BR-2コンベア２ＢＯＸ底面 Coveyor 2 Box Lower
111
173
112
113
154
136
136
157
156
158
136
159
See Fig.BK-2
MODEL TIM-5000
9905-001
BR-2
Key No. PART No. PART NAME Q'ty REMARKS
111 411 141 4107 WASHER V 5X10X1 4 FW 5
112 411 141 6705 WASHER SPR 5 4 SW 5
113 630 000 7732 BOLT,HEX-SCT 4 M5X8
136 411 034 7208 SCR FLT 3X8 10 M3X8 FLT
154 630 054 8778 CONNECTOR 1 675UC-11D-054
156 630 000 3963 CONNECTOR 1 675UC-11D-056
157 630 000 3970 CONNECTOR 1 675UC-11D-057
158 630 004 6281 CONNECTOR 1 675UC-11D-058
159 630 004 6267 CONNECTOR 1 675UC-11D-059
173 630 069 9661 PANEL 1 675BL-11V-073
NOTE
