MODEL TIM-5000 9905-001 C-4 Key No. PART No. PART NAME Q'ty REMA RKS 301 630 077 1480 BLOCK 2 302 630 069 8930 BLOCK 2 303 630 075 6029 BRACKET 2 304 630 075 6012 BRACKET 2 305 630 069 8954 PLATE 2 306 630 069 8961 …
MODEL TIM-5000
9905-001
2 ビームＸＹ部 2-BEAM XY SECTION
Fig. C-4 基板認識カメラ P.E.C. Camera
303
301
374
372
371
308
373
372
371
366
367
369
378
377
376
307
391
304
309
366
367
368
351
.
352
353
355
302
375
305
306
371
372
373
354
356
See Fig.C-2
Key No.107
378
372
371
383
382
381
.
354-1
MODEL TIM-5000
9905-001
C-4
Key No. PART No. PART NAME Q'ty REMARKS
301 630 077 1480 BLOCK 2
302 630 069 8930 BLOCK 2
303 630 075 6029 BRACKET 2
304 630 075 6012 BRACKET 2
305 630 069 8954 PLATE 2
306 630 069 8961 PLATE 2
307 630 069 9333 ACCESSORY,P.C.B(BUSH) 4
308 630 069 9340 ACCESSORY,P.C.B(BUSH) 6
309 630 075 6036 PLATE 2
351 630 072 0877 CORD 1 675CB-11D-156
352 630 072 0891 CORD 1 675CB-11D-157
353 630 075 4834 UNIT,CAMERA 2 675CB-11D-158
354 630 069 0002 LIGHTING UNIT 2 675CB-11D-159
354 -01 630 005 5580 LAMP 1
355 630 072 4752 SCOPE UNIT 2 675CB-11D-160
356 630 075 4537 ACCESSORY,LIGHT 2 675CB-11D-071
366 411 141 4107 WASHER V 5X10X1 12 FW5
367 411 141 6705 WASHER SPR 5 12 SW5
368 630 000 7763 BOLT,HEX-SCT 4 M5X16
369 630 000 7770 BOLT,HEX-SCT 8 M5X20
371 411 141 4008 WASHER V 4X9X0.8 14 FW4
372 411 141 2905 WASHER SPR 4 14 SW4
373 630 000 7633 BOLT,HEX-SCT 8 M4X12
374 630 000 7657 BOLT,HEX-SCT 6 M4X16
375 630 000 7688 BOLT,HEX-SCT 2 M4X30
376 411 141 3902 WASHER V 3X7X0.5 8 FW3
377 411 141 2806 WASHER SPR 3 8 SW3
378 630 000 7510 BOLT,HEX-SCT 8 M3X8
381 411 141 6903 WASHER V 2X5X0.3 4 FW2
382 411 141 2608 WASHER SPR 2 4 SW2
383 630 008 1114 BOLT,HEX-SCT 4 M2X8
391 630 000 8920 SET SCREW 2 M4X6 SET
NOTE
MODEL TIM-5000
9905-001
2 ビームＸＹ部 2-BEAM XY SECTION

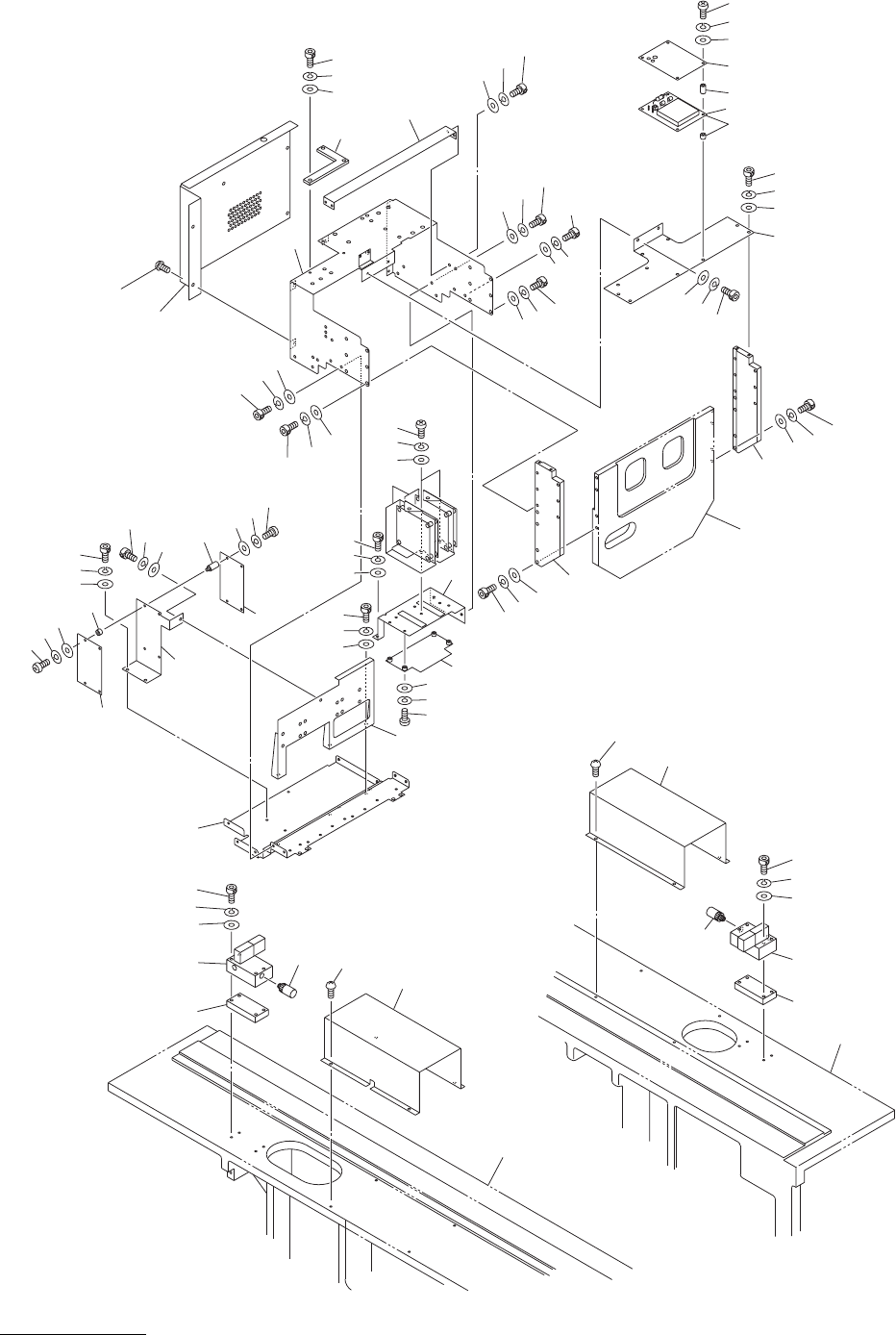

Fig. C-5 ヘッドコントロールボックス Head Control Box
495
407
471
472
473
466
467
469
469
467
466
471
472
473
405
453
453
481
416
481
415
482
483
482
483
473
472
471
474
472
471
486
452
487
489
410
413
474
472
471
409
474
471
408
472
412
471
419
472
476
420
See Fig.B-1
Key No.2
See Fig.B-1
Key No.3
406
474
472
471
476
403
472
471
420
412
419
421
494
421
494
414
473
471
472
475
472
471
488
487
486
458
457
459
402
401
466
467
468
468
467
466
See Fig.C-2
Key No.107
473
472
471
474
471
472
489
486
451
487
454
