MODEL TIM-5000
9905-001

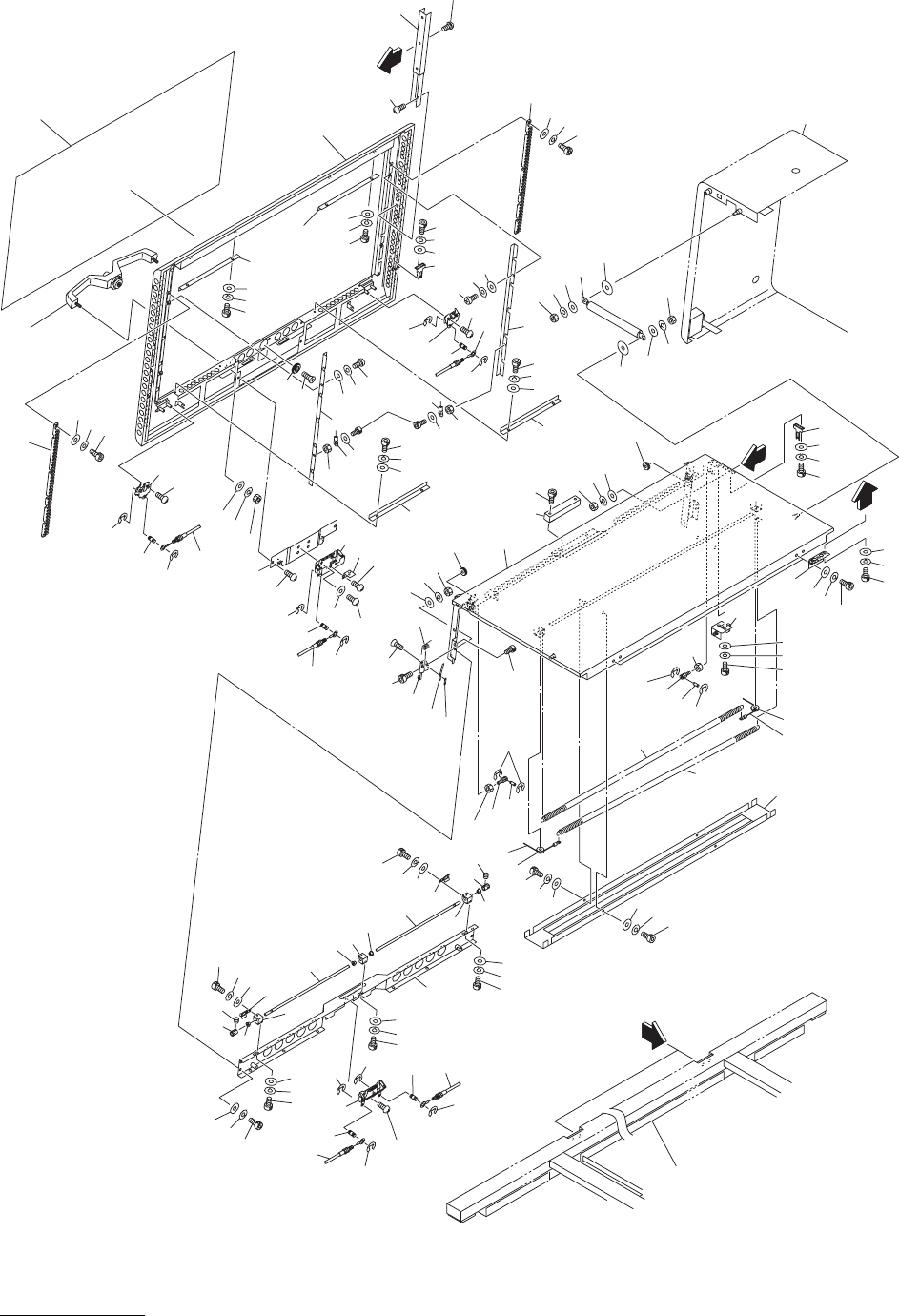

カバー部 COVER SECTION
Fig. G-2 安全扉 Safety Door
104
101
126
189
189
A
171
172
175
171
106
166
165
109
108
191
180
193
167
172
175
136
122
183
195
110
192
195
114
127
182
181
181
136
182
121
171
172
173
141
197
121
171
172
173
183
142-1
142
142-3
142-2
174
172
171
121
174
172
171
121
102
174
120
A
B
B
124
171
172
173
138
117
116
194
113
171
172
173
194
179
194
137
139
138
179
116
117
137
173
172
171
171
132
196
135
133
172
173
171
172
173
171
171
172
174
103
172
173
195
195
191
128
112
115
128
195
195
115
173
172
171
173
172
171
134
133
133
135
135
135
196
132
131
171
172
173
140
139
107
195
110
192
127
195
114
128
114
195
195
191
119
118
129
130
170
166
167
165
137
137
142
173
171
163
163
161
162
123
160
160
161
162
172
122
134
190
173
171
172
188
186
187
See Fig.G-1
Key No.2
See Fig.G-1
Key No.4
176
138
177
174
176
138
177
168
131
MODEL TIM-5000
9905-001
G-2
Key No. PART No. PART NAME Q'ty REMARKS
101 630 076 7704 COVER 2
102 630 076 7711 COVER 2
103 630 076 7698 STAY 2
104 630 076 7742 PANEL 2
106 630 075 9792 HANDLE 2
107 630 076 8084 BRACKET 2
108 630 075 9822 LEVER 2
109 630 076 8091 GRIP 2
110 630 075 9846 CLAMP 4
112 630 075 9860 LEVER 2
113 630 075 9877 KEY 4
114 630 075 9884 WIRE 4
115 630 075 9891 WIRE 4
116 630 076 5502 PIN,HINGE 4
117 630 076 8107 HOLDER 4
118 630 038 9861 SPRING,TORSION 2
119 630 076 5601 HOOK 2
120 630 075 9914 BLOCK 2
121 630 076 7681 SUPPORT 8
122 630 076 5540 SUPPORT 4
123 630 076 3904 SPRING 4
124 630 075 9969 HINGE 4
126 630 076 0392 GUIDE,SLIDE 4
127 630 076 5496 PIN,HINGE 4
128 630 076 5595 PIN,HINGE 8
129 630 076 5700 SPRING,FLAT 2
130 630 076 5717 NUT 2
131 630 076 7674 SHAFT 2
132 630 076 7650 GEAR 4
133 630 076 5526 BLOCK 6
134 630 076 8114 COVER 4
135 630 076 3584 BUSH,BEARING 8
136 630 076 7667 GEAR 4
137 630 076 3591 BEARING,RADIAL 8
138 630 076 8152 WIRE 4
139 630 076 8145 SPRING,TENSION 4
140 630 076 5724 COVER 1
141 630 077 0216 WASHER 2
142 630 073 5727 SWITCH,LIMIT 4 675G--11H-036
160 630 001 0237 WASHER 8 BW6
161 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
162 411 141 3001 WASHER SPR 6 8 SW6
163 411 141 0703 NUT HEX 6 8 M6
165 411 141 0505 NUT HEX 5 6 M5
166 411 141 4107 WASHER V 5X10X1 22 FW5
167 411 141 6705 WASHER SPR 5 22 SW5
168 630 000 7732 BOLT,HEX-SCT 2 M5X8
169 630 000 7749 BOLT,HEX-SCT 16 M5X10
170 630 000 7770 BOLT,HEX-SCT 2 M5X20
171 411 141 4008 WASHER V 4X9X0.8 72 FW4
NOTE
MODEL TIM-5000
9905-001
G-2
Key No. PART No. PART NAME Q'ty REMARKS
172 411 141 2905 WASHER SPR 4 72 SW4
173 630 000 7602 BOLT,HEX-SCT 28 M4X6
174 630 000 7619 BOLT,HEX-SCT 44 M4X8
175 630 000 7633 BOLT,HEX-SCT 8 M4X12
176 411 141 0307 NUT HEX 4 4 M4
177 411 141 5906 WASHER F 4X8X0.8 4 FWS4
179 411 140 9905 NUT HEX 3 4 M3
180 411 119 2104 WASHER V 4X9X0.8 8 FW4 F
181 411 119 2005 WASHER F 4X8X0.8 4 FWS4 F
182 411 008 1706 WASHER SPR 4 4 SW4 F
183 411 043 5004 SCR PAN 4X8 4 M4X8 PAN
186 411 119 1909 WASHER V 3X7X0.5 12 FW3 F
187 411 086 4408 WASHER SPR 3 12 SW3 F
188 411 054 6809 NUT HEX 3 12 M3 F
189 411 034 7208 SCR FLT 3X8 24 M3X8 FLT
190 411 002 2600 SCR FLT 3X6 4 M3X6 FLT
191 411 051 1708 SCR TRS 4X6 16 M4X6 TRS
192 411 113 7501 SCR TRS 4X10 8 M4X10 TRS
193 411 140 8007 SCR TRS 5X6 4 M5X6 TRS
194 411 001 0003 RING E 4 8
195 411 001 0201 RING E 5 24
196 630 000 8920 SET SCREW 4 M4X6 SET
197 411 140 7505 SCR FLT 6X10 2 M6X10 FLT
NOTE
