MODEL TIM-5000 9905-001 G-3 Key No. PART No. PART NAME Q'ty REMA RKS 201 630 076 5977 BRACKET 2 202 630 076 5984 BRACKET 2 203 630 076 5991 SHAFT 2 204 630 050 0806 SOLENOID 2 205 630 076 6004 BRACKET 2 206 630 076 …
MODEL TIM-5000
9905-001
カバー部 COVER SECTION

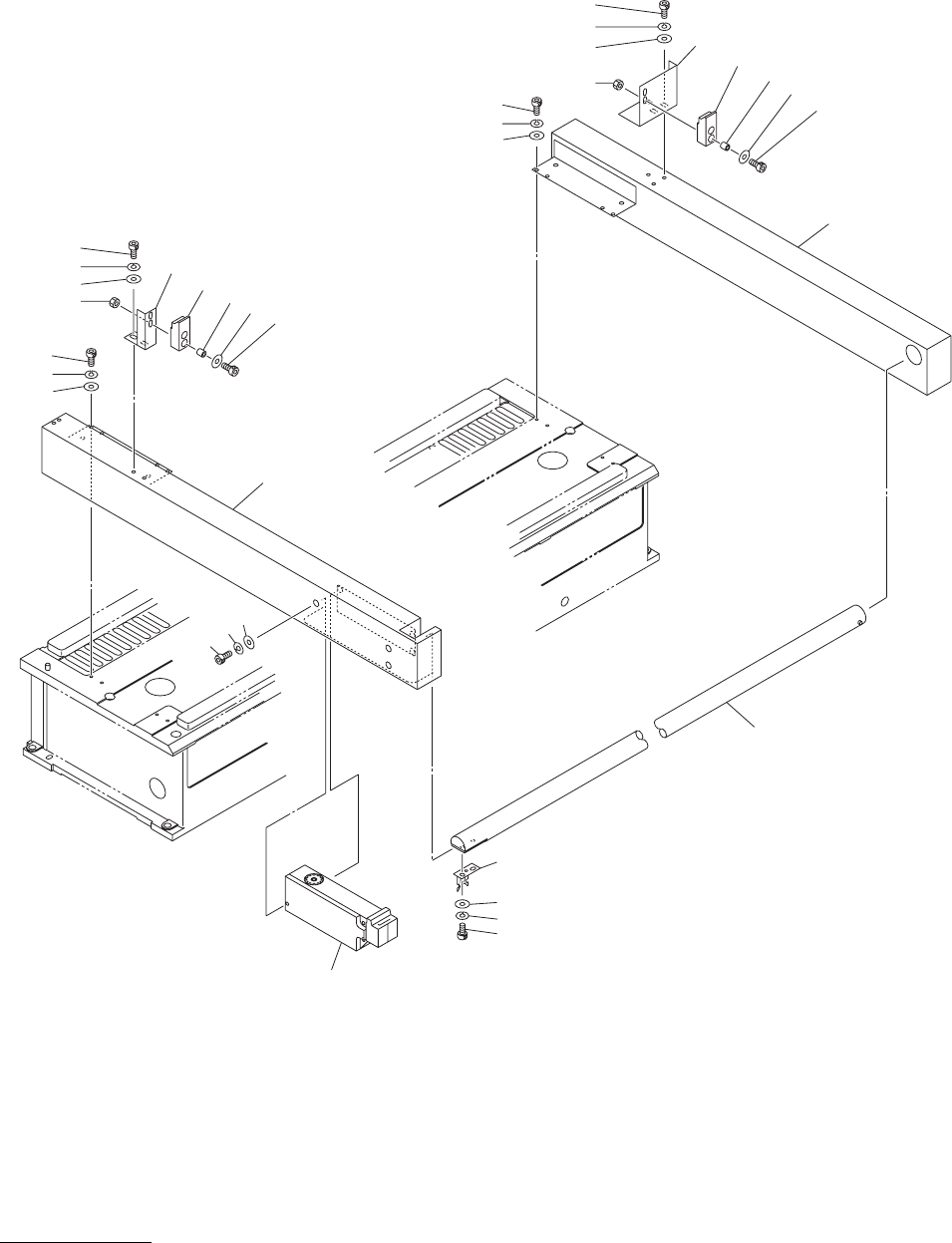

Fig. G-3 安全バー Safety Bar
206
208
207
266
269
205
208
207
202
271
272
274
270
266
267
268
271
275
272
271
201
203
271
204
272
273
272
270
266
267
268
274
204
266
269
MODEL TIM-5000
9905-001
G-3
Key No. PART No. PART NAME Q'ty REMARKS
201 630 076 5977 BRACKET 2
202 630 076 5984 BRACKET 2
203 630 076 5991 SHAFT 2
204 630 050 0806 SOLENOID 2
205 630 076 6004 BRACKET 2
206 630 076 6011 BRACKET 2
207 630 076 6042 COLLAR 8
208 630 076 6028 BLOCK 4
266 411 141 4107 WASHER V 5X10X1 16 FW5
267 411 141 6705 WASHER SPR 5 8 SW5
268 630 000 7749 BOLT,HEX-SCT 8 M5X10
269 630 000 7770 BOLT,HEX-SCT 8 M5X20
270 411 141 0505 NUT HEX 5 8 M5
271 411 141 4008 WASHER V 4X9X0.8 26 FW4
272 411 141 2905 WASHER SPR 4 26 SW4
273 630 000 7626 BOLT,HET-SCT 4 M4X10
274 630 000 7633 BOLT,HEX-SCT 16 M4X12
275 630 000 7695 BOLT,HEX-SCT 6 M4X35
NOTE
MODEL TIM-5000
9905-001
異形ヘッドＬ部 DEFORM HAED L SECTION

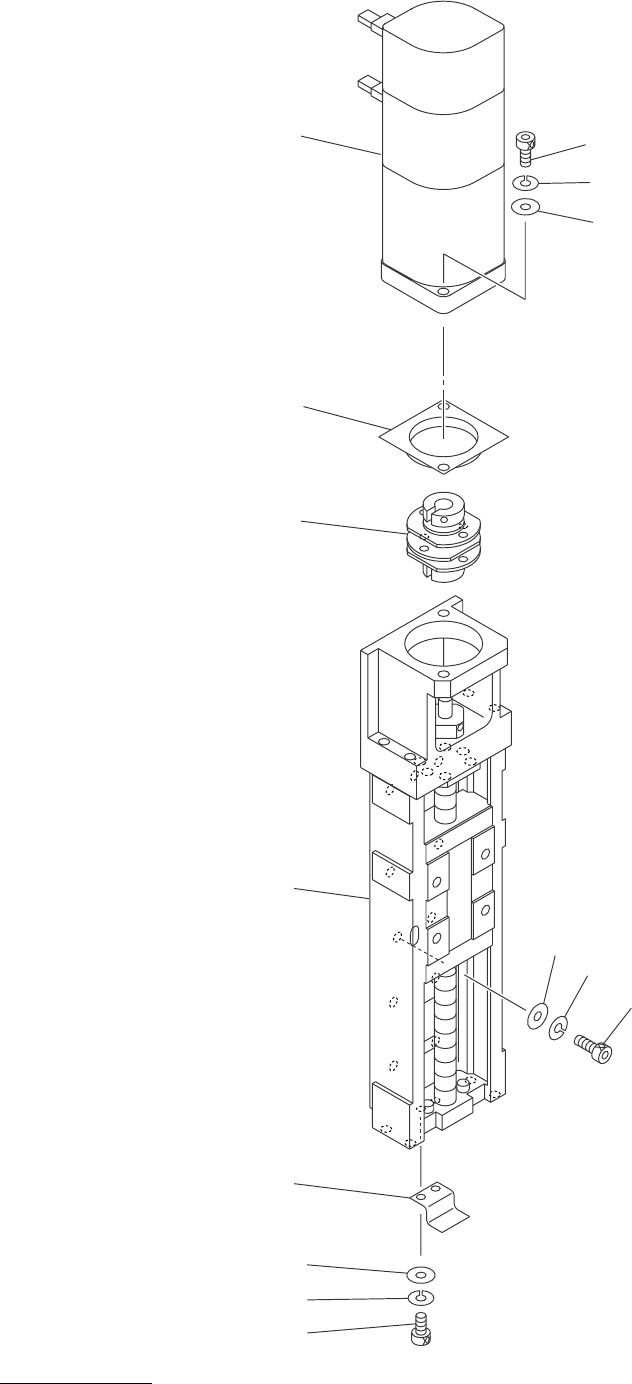

Fig. MB-1Ｌ軸駆動ユニット L Axis Driver Unit
3
4
2
74
72
71
71
72
73
1
5
76
77
78
