MODEL TIM-5000 9905-001 コンベア部 CONVEYOR SECTION Fig. N-4 センサストッパ（１） Sensor Stopprr (1) 302 310 302 309 311 308 304 303 307 306 305 301 386 387 388 387 388 386 391 368 363 362 361 379 376 377 378 374 372 371 373 372 371 38…
MODEL TIM-5000
9905-001
N-3
Key No. PART No. PART NAME Q'ty REMARKS
201 630 069 3317 PULLEY,FLAT 4
202 630 069 3300 PULLEY,FLAT 6
203 630 069 3669 BELT,FLAT 2
204 630 078 6798 PLATE(F) 1
205 630 070 5980 CHUTE(B) 1
206 630 070 5997 GUIDE(LF) 1
207 630 078 5203 GUIDE 1
208 630 069 2440 BLOCK 1
209 630 078 6811 PLATE(B) 1
210 630 070 6017 CHUTE(A) 1
211 630 070 6024 GUIDE(LB) 1
212 630 078 5227 GUIDE 1
213 630 069 2433 BLOCK 1
214 630 078 5234 ROD 1
261 411 141 4305 WASHER V 6X12.5X1.6 8 FW6
262 411 141 3001 WASHER SPR 6 8 SW6
263 630 000 7893 BOLT,HEX-SCT 8 M6X20
266 411 141 4107 WASHER V 5X10X1 6 FW5
267 411 141 6705 WASHER SPR 5 6 SW5
268 630 000 7763 BOLT,HEX-SCT 2 M5X16
269 630 000 7787 BOLT,HEX-SCT 4 M5X25
273 630 000 7626 BOLT,HEX-SCT 10 M4X10
274 630 000 7657 BOLT,HEX-SCT 12 M4X16
275 630 000 7664 BOLT,HEX-SCT 4 M4X20
NOTE
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION

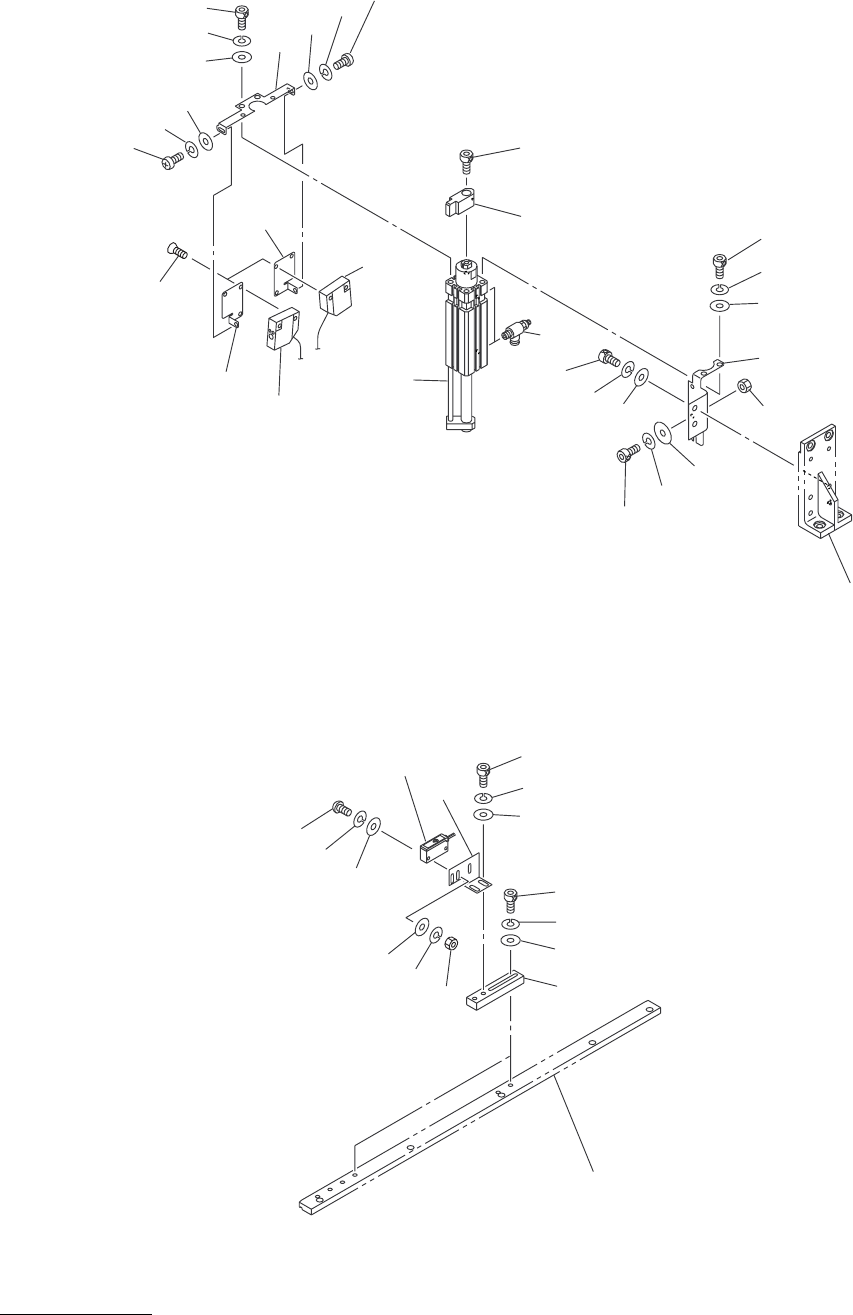

Fig. N-4 センサストッパ（１） Sensor Stopprr (1)
302
310
302
309
311
308
304
303
307
306
305
301
386
387
388
387
388
386
391
368
363
362
361
379
376
377
378
374
372
371
373
372
371
386
387
389
390
387
386
364
362
361
363
362
361
See Fig.N-2
Key No.116
See Fig.N-3
Key No.206
MODEL TIM-5000
9905-001
N-4
Key No. PART No. PART NAME Q'ty REMARKS
301 630 060 6973 SENSOR,PHOTO 2
302 630 069 3270 SENSOR,PELEC 2
303 630 069 2129 CYLINDER(L) 1
304 630 003 5162 AIR LINE EQPT 2
305 630 069 4918 BLOCK 2
306 630 069 5120 BRACKET 2
307 630 074 2787 BRACKET 1
308 630 074 2800 SUPPORT 1
309 630 078 6866 BRACKET 1
310 630 078 6873 BRACKET 1
311 630 078 6620 BLOCK,LOCATE 1
361 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
362 411 141 3001 WASHER SPR 6 6 SW6
363 630 000 7893 BOLT,HEX-SCT 4 M6X20
364 630 000 7862 BOLT,HEX-SCT 2 M6X10
368 630 000 7763 BOLT,HEX-SCT 1 M5X16
371 411 141 4008 WASHER V 4X9X0.8 8 FW4
372 411 141 2905 WASHER SPR 4 8 SW4
373 630 000 7657 BOLT,HEX-SCT 4 M4X16
374 630 000 7619 BOLT,HEX-SCT 4 M4X8
376 630 001 0206 WASHER 1 BW3
377 411 141 2806 WASHER SPR 3 1 SW3
378 630 000 7527 BOLT,HEX-SCT 1 M3X10
379 411 140 9905 NUT HEX 3 1 M3
386 411 119 1909 WASHER V 3X7X0.5 10 FW3 F
387 411 086 4408 WASHER SPR 3 10 SW3 F
388 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
389 411 113 0700 SCR PAN 3X16 4 M3X16 PAN
390 411 054 6809 NUT HEX 3 4 M3 F
391 411 034 7208 SCR FLT 3X8 4 M3X8 FLT
NOTE
