MODEL TIM-5000 9905-001 コンベア部 CONVEYOR SECTION Fig. N-7 コンベアシュ−ト（２） Conveyor Chute (2) 611 612 614 601 602 602 613 601 602 609 610 603 603 602 607 602 602 606 605 604 601 601 608 663 662 661 663 662 661 666 666 667 669 6…

MODEL TIM-5000

9905-001

N-6

Key No. PART No. PART NAME Q'ty REMARKS

501 630 069 1825 PULLEY,TIMING 1

502 630 013 6241 BEARING,UNIT 1

503 630 069 1733 BALL SCREW 1

504 630 069 1795 PULLEY,TIMING 2

505 630 006 8719 BEARING,RADIAL 2

506 630 072 4240 GUIDE,SLIDE 2

507 630 001 1531 BEARING,RADIAL 2

508 411 000 7805 RING C 20 2

509 630 008 5303 BEARING,UNIT 2

512 630 069 3317 PULLEY,FLAT 4

513 630 069 3300 PULLEY,FLAT 12

515 630 069 1740 GUIDE,LINEAR 1

516 630 070 9926 BRACKET 2

517 630 071 2902 PLATE 1

518 630 078 5333 BRACKET 1

519 630 078 5364 PLATE 1

520 630 071 2209 LEVER 1

521 630 078 7009 BRACKET 1

522 630 071 2919 PLATE 1

523 630 078 5340 BRACKET 1

524 630 078 6613 BLOCK 1

525 630 071 2216 LEVER 1

526 630 078 6958 PLATE 1

527 630 078 5388 PLATE 1

528 630 075 3660 BRACKET 2

529 630 078 6965 PLATE 1

530 630 069 2068 BRACKET 1

531 630 070 5461 WASHER 4

561 411 141 4305 WASHER V 6X12.5X1.6 22 FW6

562 411 141 3001 WASHER SPR 6 22 SW6

563 630 000 7893 BOLT,HEX-SCT 18 M6X20

564 630 000 7886 BOLT,HEX-SCT 2 M6X16

565 630 000 7978 BOLT,HEX-SCT 2 M6X60

566 411 141 4107 WASHER V 5X10X1 4 FW5

567 411 141 6705 WASHER SPR 5 4 SW5

568 630 000 7763 BOLT,HEX-SCT 22 M5X16

569 630 000 7749 BOLT,HEX-SCT 4 M5X10

570 630 000 7763 BOLT,HEX-SCT 2 M5X16

573 630 000 7664 BOLT,HEX-SCT 8 M4X20

574 630 000 7657 BOLT,HEX-SCT 4 M4X16

578 630 000 7510 BOLT,HEX-SCT 4 M3X8

591 630 000 8944 SET SCREW 2 M5X6 SET

592 630 000 8968 SET SCREW 2 M5X14 SET

593 630 000 8883 SET SCREW 2 M3X4 SET

594 411 051 0804 SCR TRS 4X8 4 M4X8 TRS

NOTE

MODEL TIM-5000

9905-001

コンベア部 CONVEYOR SECTION

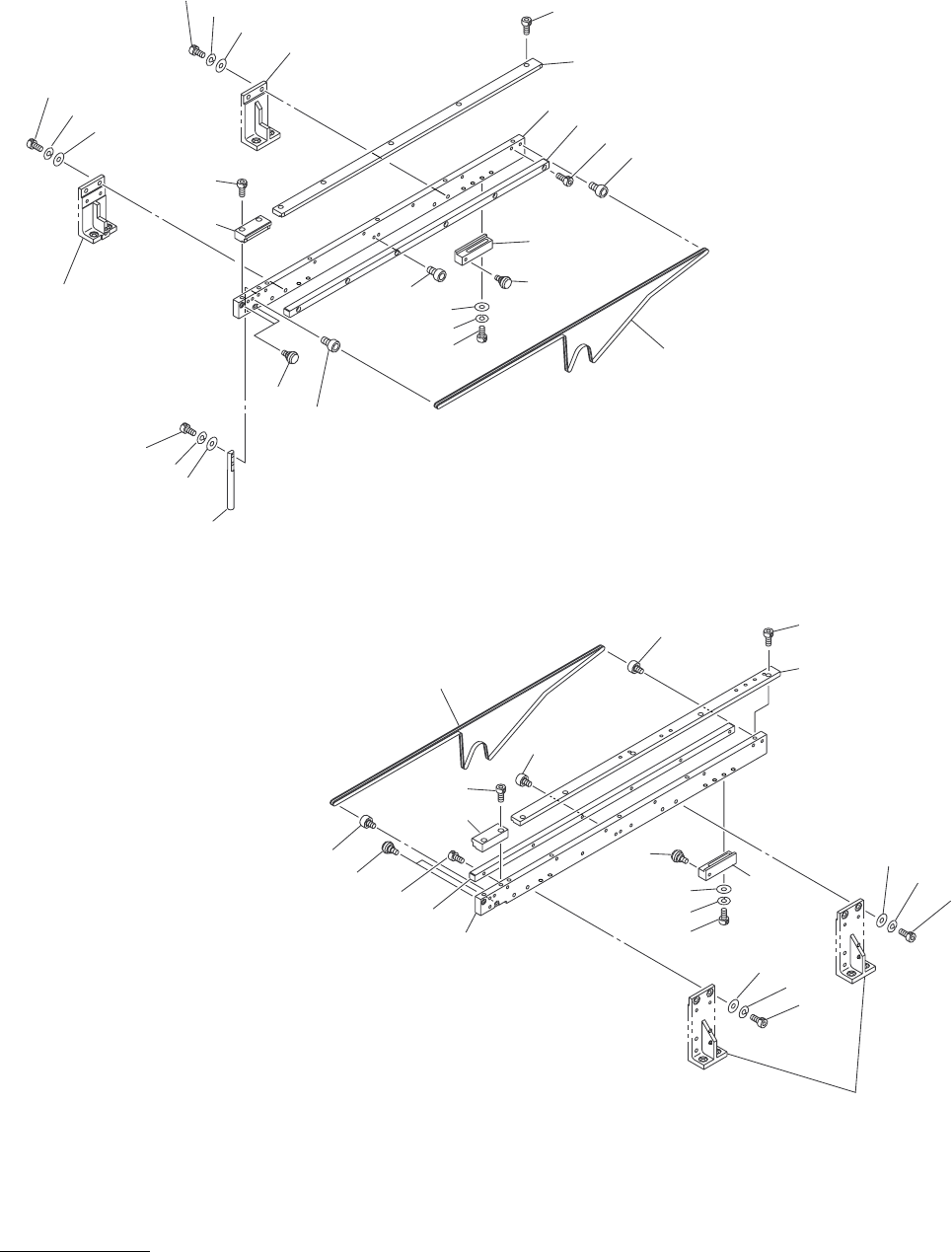

Fig. N-7 コンベアシュ−ト（２） Conveyor Chute (2)

611

612

614

601

602

613

601

602

609

610

603

602

607

602

606

605

604

601

608

663

662

661

663

662

661

666

667

669

673

661

662

663

661

662

663

666

667

669

675

674

673

675

667

668

See Fig.N-6

Key No.516

See Fig.N-6

Key No.521

See Fig.N-6

Key No.530

MODEL TIM-5000

9905-001

N-7

Key No. PART No. PART NAME Q'ty REMARKS

601 630 069 3317 PULLEY,FLAT 6

602 630 069 3300 PULLEY,FLAT 6

603 630 069 3669 BELT,FLAT 2

604 630 078 6835 PLATE(F) 1

605 630 070 6017 CHUTE(A) 1

606 630 070 6048 GUIDE(RF) 1

607 630 078 5227 GUIDE 1

608 630 069 2433 BLOCK 1

609 630 078 6859 PLATE(B) 1

610 630 070 5980 CHUTE(B) 1

611 630 070 6055 GUIDE(RB) 1

612 630 078 5203 GUIDE 1

613 630 069 2440 BLOCK 1

614 630 078 5234 ROD 1

661 411 141 4305 WASHER V 6X12.5X1.6 8 FW6

662 411 141 3001 WASHER SPR 6 8 SW6

663 630 000 7893 BOLT,HEX-SCT 8 M6X20

666 411 141 4107 WASHER V 5X10X1 6 FW5

667 411 141 6705 WASHER SPR 5 6 SW5

668 630 000 7763 BOLT,HEX-SCT 2 M5X16

669 630 000 7787 BOLT,HET-SCT 4 M5X25

673 630 000 7626 BOLT,HET-SCT 10 M4X10

674 630 000 7657 BOLT,HEX-SCT 12 M4X16

675 630 000 7664 BOLT,HEX-SCT 4 M4X20

NOTE
