MODEL TIM-5000 9905-001 コンベア部 CONVEYOR SECTION Fig. N-9 位置決めシュ−ト（１） Locating Chute (1) 808 803 803 804 808 804 801 806 809 873 805 801 807 806 810 861 862 863 811 861 862 863 805 861 862 863 861 862 863 872 874 872 873 8…
MODEL TIM-5000
9905-001
N-8
Key No. PART No. PART NAME Q'ty REMARKS
701 630 060 6973 SENSOR,PHOTO 2
702 630 069 3270 SENSOR,PELEC 2
703 630 069 2112 CYLINDER(R) 1
704 630 003 5162 AIR LINE EQPT 2
705 630 069 4918 BLOCK 2
706 630 069 4901 BRACKET 2
707 630 074 2794 BRACKET 1
708 630 074 2800 SUPPORT 1
709 630 078 6866 BRACKET 1
710 630 078 6873 BRACKET 1
711 630 078 6620 BLOCK,LOCATE 1
761 411 141 4305 WASHER V 6X12.5X1.6 6 FW6
762 411 141 3001 WASHER SPR 6 6 SW6
763 630 000 7893 BOLT,HEX-SCT 4 M6X20
764 630 000 7862 BOLT,HEX-SCT 2 M6X10
768 630 000 7763 BOLT,HEX-SCT 1 M5X16
771 411 141 4008 WASHER V 4X9X0.8 8 FW4
772 411 141 2905 WASHER SPR 4 8 SW4
773 630 000 7657 BOLT,HEX-SCT 4 M4X16
774 630 000 7619 BOLT,HEX-SCT 4 M4X8
776 630 001 0206 WASHER 1 BW3
777 411 141 2806 WASHER SPR 3 1 SW3
778 630 000 7527 BOLT,HEX-SCT 1 M3X10
779 411 140 9905 NUT HEX 3 1 M3
786 411 119 1909 WASHER V 3X7X0.5 10 FW3 F
787 411 086 4408 WASHER SPR 3 10 SW3 F
788 411 042 0703 SCR PAN 3X8 2 M3X8 PAN
789 411 113 0700 SCR PAN 3X16 4 M3X16 PAN
790 411 054 6809 NUT HEX 3 4 M3 F
791 411 034 7208 SCR FLT 3X8 4 M3X8 FLT
NOTE
MODEL TIM-5000
9905-001
コンベア部 CONVEYOR SECTION

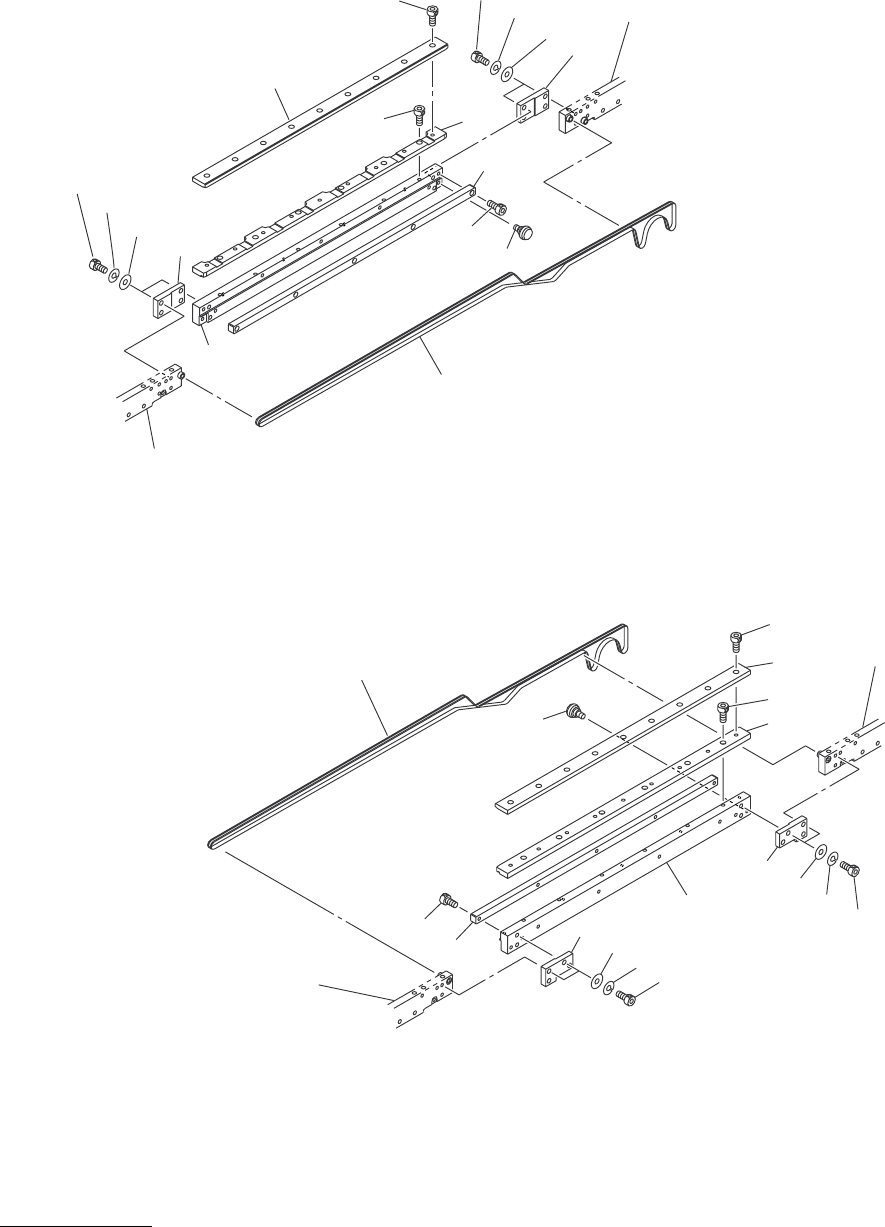

Fig. N-9 位置決めシュ−ト（１） Locating Chute (1)
808
803
803
804
808
804
801
806
809
873
805
801
807
806
810
861
862
863
811
861
862
863
805
861
862
863
861
862
863
872
874
872
873
874
See Fig.N-3
Key No.209
See Fig.N-3
Key No.204
See Fig.N-7
Key No.604
See Fig.N-7
Key No.609
MODEL TIM-5000
9905-001
N-9
Key No. PART No. PART NAME Q'ty REMARKS
801 630 069 3317 PULLEY,FLAT 2
803 630 069 3676 BELT,FLAT 2
804 630 078 5531 PLATE 2
805 630 078 5586 GUIDE 2
806 630 078 5593 GUIDE 2
807 630 078 5609 CHUTE 1
808 630 078 5616 CHUTE 2
809 630 078 5623 CHUTE 1
810 630 078 5548 PLATE 1
811 630 078 5555 PLATE 1
861 411 141 4305 WASHER V 6X12.5X1.6 16 FW6
862 411 141 3001 WASHER SPR 6 16 SW6
863 630 000 7893 BOLT,HEX-SCT 16 M6X20
872 630 000 7619 BOLT,HEX-SCT 18 M4X8
873 630 000 7626 BOLT,HET-SCT 12 M4X10
874 630 000 7657 BOLT,HEX-SCT 10 M4X16
