QD145-15 5. 基本操作 NXT II 机械手册 141 6. 安装对应于料盘 -LT 的吸嘴平台。 7. 请拆除废料带处理单元。（参考「8.4 废料带处理单元的更换」。） 8. 请安装料盘单元 -LT 用废料带箱（上侧）。 9. 如果安装了分类不良元件排出盒 ( 选购件 ) 时，请拔出传感器的接插件，取下分类不良元件排出盒。 ໘⧚ㆅϟջ ᅮԡ㶎ϱ 0(&6 ᅮԡ㶎ϱ 0(&…

5. 基本操作 QD145-15

140 NXT II 机械手册

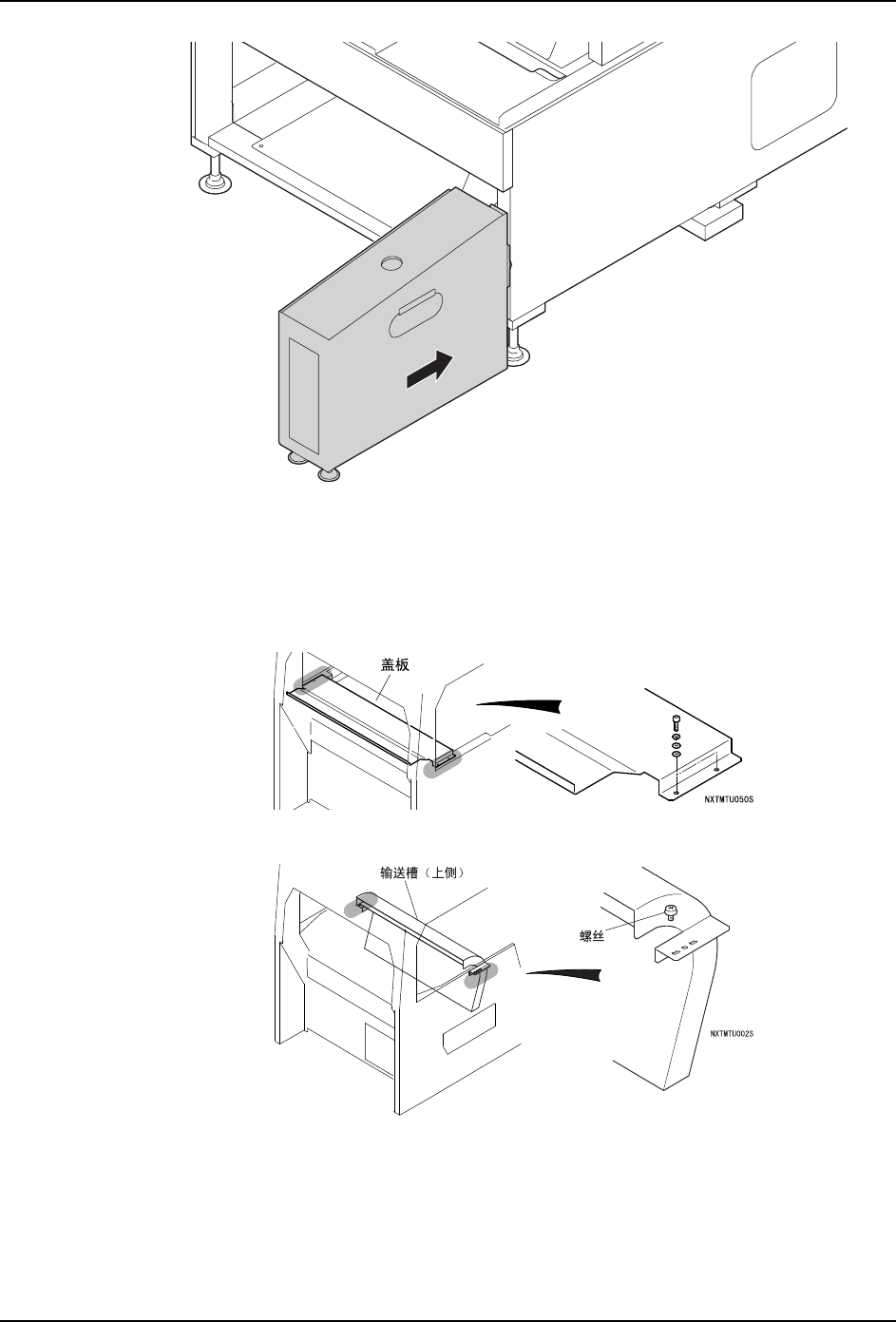

19.请安装模组前侧下的盖板。

在废料带输送槽（下侧）使用料盘单元 -LT 专用输送槽类型时

1. 请拉出模组。（参考「5.1 模组的拉出 / 插入」。）

2. 请拆除供料器安装部的盖板。

3. 请拆下定位螺丝，卸下废料带处理箱。

4. 拆除废料带处理单元。（参考「8.4 废料带处理单元的更换」。）

5. 拆除定位螺丝，废料带处理箱 ( 下侧 )。

01MEC-1191

QD145-15 5. 基本操作

NXT II 机械手册 141

6. 安装对应于料盘 -LT 的吸嘴平台。　

7. 请拆除废料带处理单元。（参考「8.4 废料带处理单元的更换」。）

8. 请安装料盘单元 -LT 用废料带箱（上侧）。

9. 如果安装了分类不良元件排出盒 ( 选购件 ) 时，请拔出传感器的接插件，取下分类不良

元件排出盒。

໘⧚ㆅϟջ

ᅮԡ㶎ϱ

0(&6

ᅮԡ㶎ϱ

0(&6

䕧䗕ῑ

ᅮԡ㶎ϱ

0(&6

5. 基本操作 QD145-15

142 NXT II 机械手册

10.请拆下不良元件排出盒。

11.移动元件相机的安装位置，变更到模组内的右侧。（参考「8.1 元件相机的更换」。）

12.请安装对应于料盘 -LT 的吸嘴平台。　

13.将模组返回到基座上。（参考「5.1 模组的拉出 / 插入」。）

01MEC-1183

0(&6

ܗӊⳌᴎ

ϡ㡃ܗӊᥦߎⲦ

ᇍᑨѢ᭭Ⲭऩܗ/7ⱘ਌ఈᑇৄ
