QD145-15 5. 基本操作
NXT II 机械手册 185
8. 为了安全，锁定台车的脚轮。
5.11.6 废料带输送槽的更换
使用料盘单元 -M 的时候，需要取下标准的废料带输送槽，与专用槽或者盖板交换。请把 1
台的料盘单元 -M 以单侧搭载使用时安装专用输送槽，2 台料盘单元 -M 以双侧搭载使用时安
装盖板。

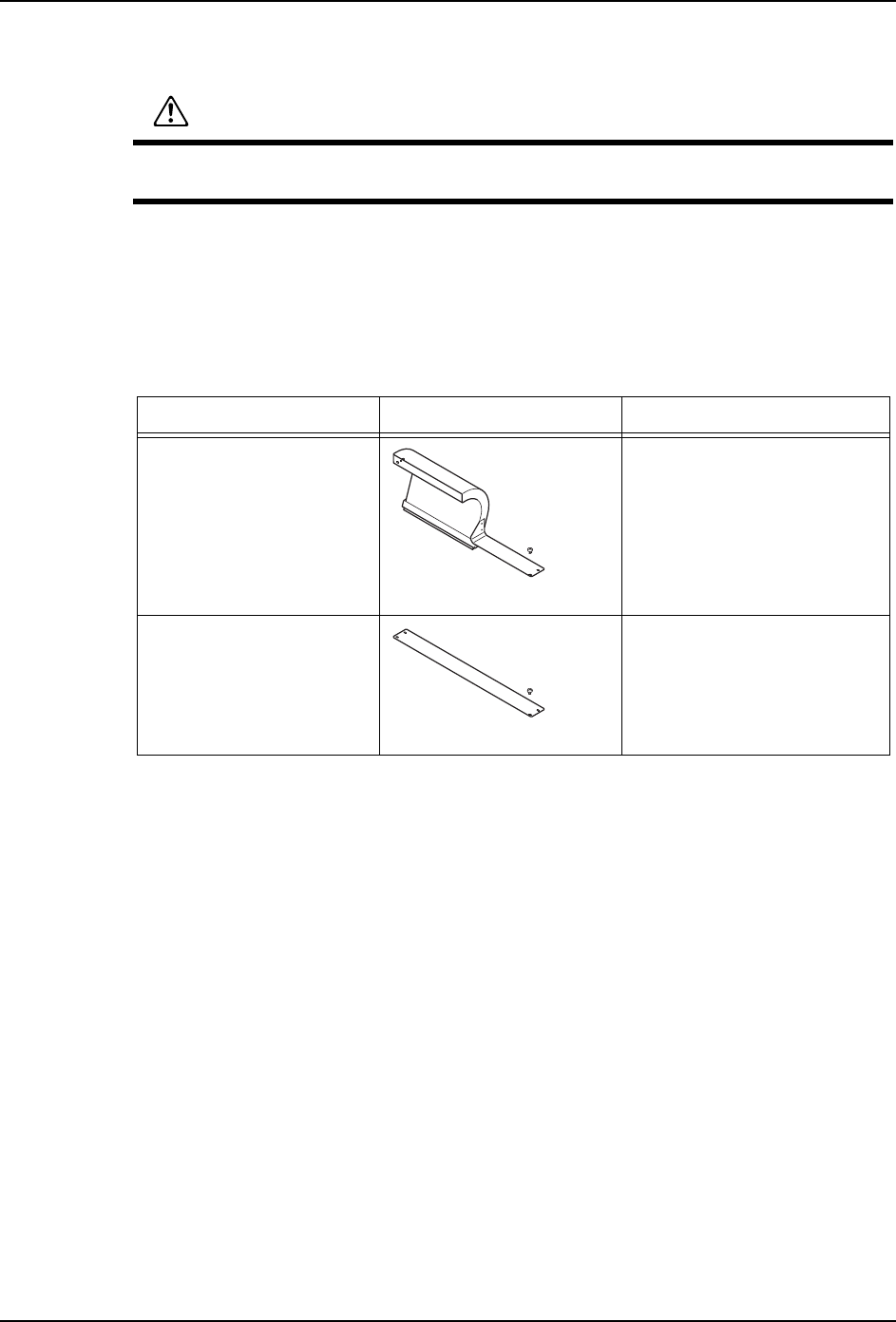

输送槽的种类
警告
搭载在台车上的料盘单元 -M，重心位置较高，处于不安定的状态。将料盘单元 -M 在台
车上保管或进行搬运时，请注意不要翻倒。会使机器损坏或者受伤。
名称 形状 用途
料盘单元 -M 专用槽 使用在一侧搭载时 （位置 B）
盖罩 使用在两侧搭载时 （位置 A
和B）
01MEC-0218
01MEC-0219
5. 基本操作 QD145-15
186 NXT II 机械手册

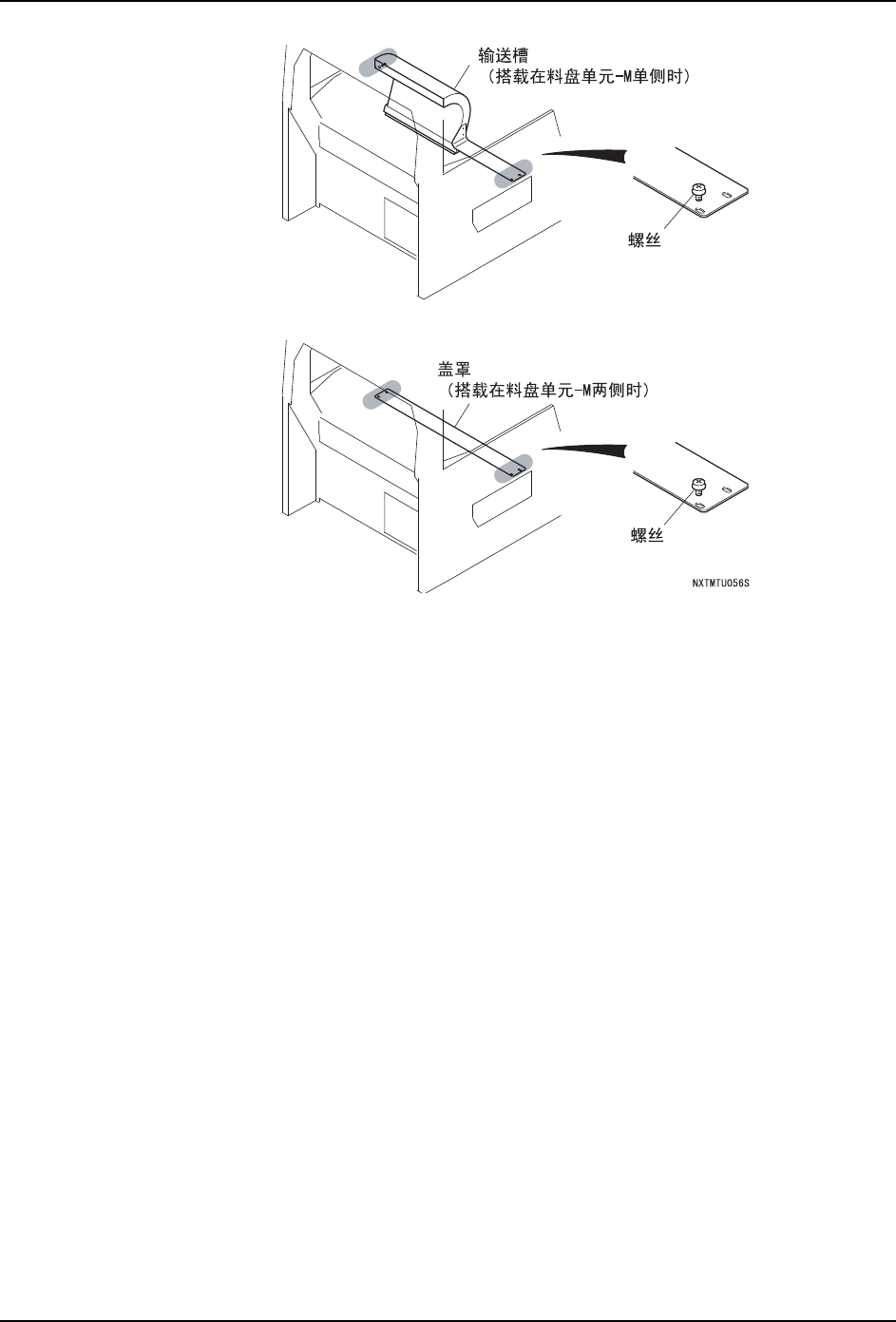

更换方法
1. 拆除拧紧的螺丝，拆除标准的输送槽。
2. 使用拆除的螺丝，安装与料盘单元 -M 相对应的输送槽或者盖罩。

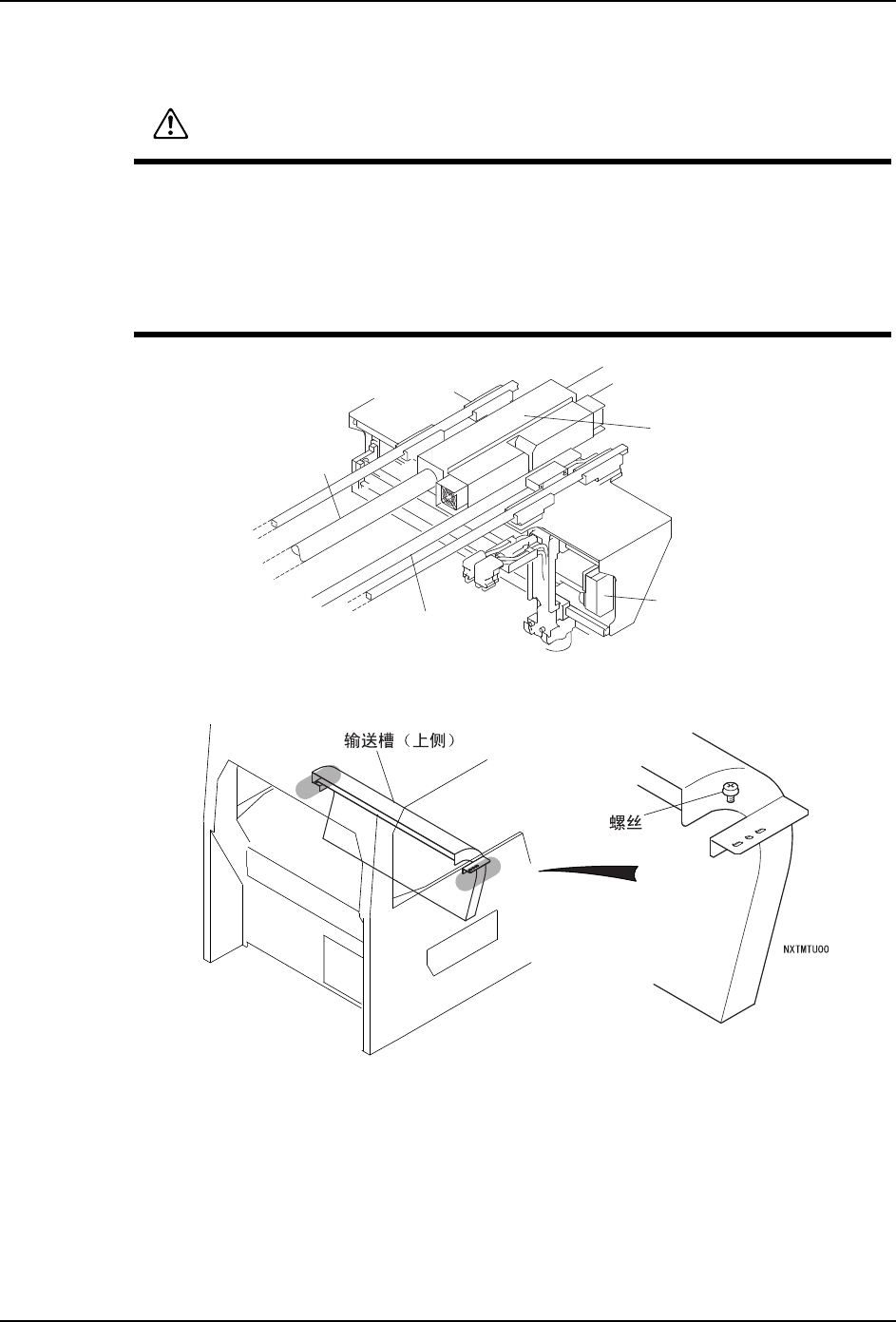

注意
在模组内进行操作时，请不要将输送槽接近 Y 轴。由于线性马达会产生磁力吸引输送
槽，有可能造成输送槽或者轴的损伤。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01MEC-0324Sb
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒㒓೜䚼ߚ
㒓ᗻ偀䖒䕈
