QD145-15 5. 基本操作 NXT II 机械手册 187
5. 基本操作 QD145-15
186 NXT II 机械手册
更换方法
1. 拆除拧紧的螺丝，拆除标准的输送槽。
2. 使用拆除的螺丝，安装与料盘单元 -M 相对应的输送槽或者盖罩。
注意
在模组内进行操作时，请不要将输送槽接近 Y 轴。由于线性马达会产生磁力吸引输送
槽，有可能造成输送槽或者轴的损伤。
在进行工作头更换和维修保养操作时，请注意不要将物品碰到线性马达上 , 会造成损
伤，如果在线性标尺上发生了伤痕或者错误时 , 有可能不能生产。那时，有必要更换
线性马达。
01MEC-0324Sb
㒓ᗻᷛሎ
;䕈啓䕂Ⲫ㔽
㒓ᗻ偀䖒㒓䚼ߚ
㒓ᗻ偀䖒䕈
QD145-15 5. 基本操作
NXT II 机械手册 187
5. 基本操作 QD145-15
188 NXT II 机械手册

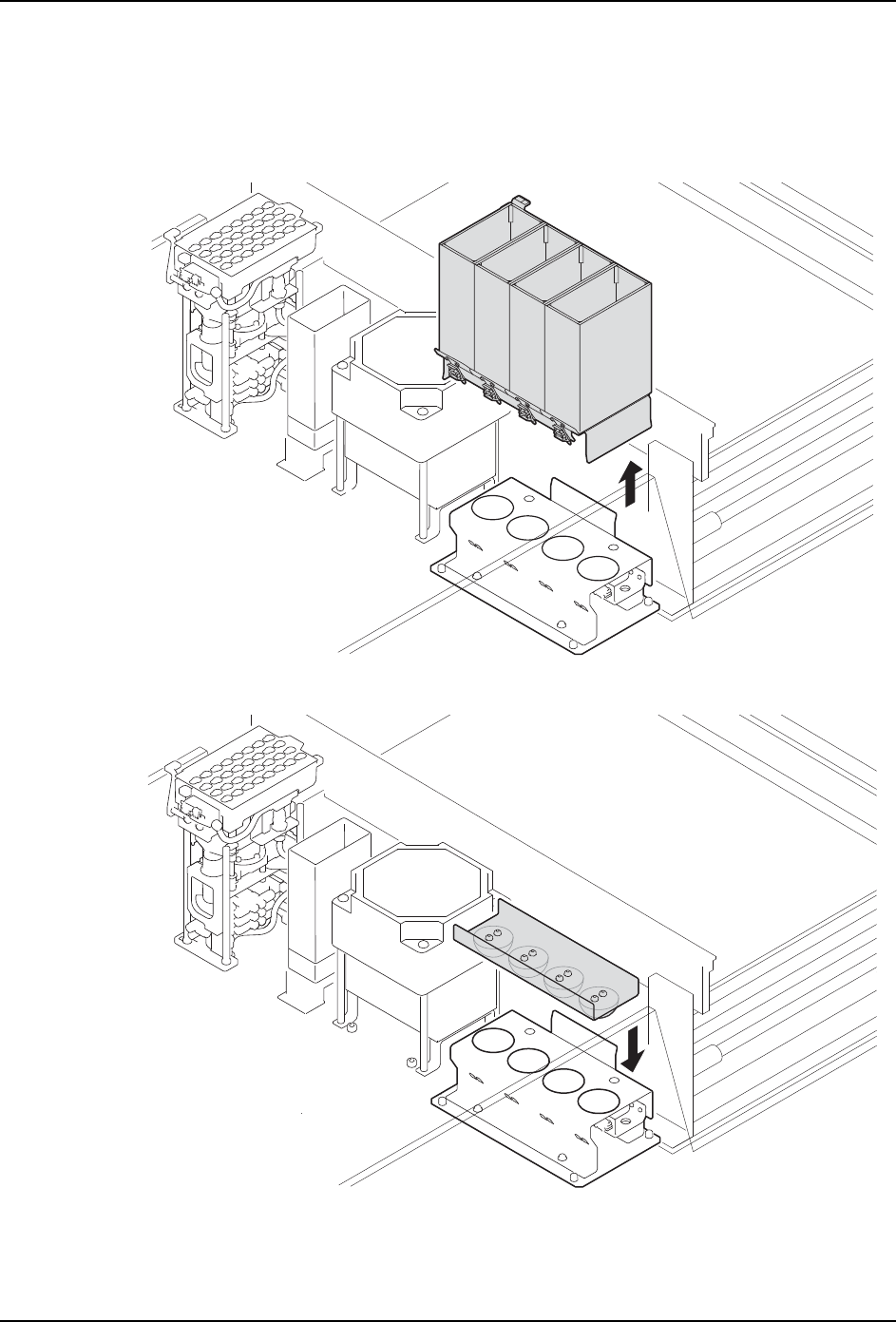

5.11.7 分类不良元件排出盒的更换
如果在附有分类不良元件排出盒的模组使用料盘单元 -M 的时候，请把盒子部分换成料盘单
元 -M 专用的空盖板。
1. 请取下分类不良元件排出盒的盒子部分。
2. 请料盘单元 -M 专用空盖板反面的半球的部分插入到台座的孔中。
01MEC-1184
01MEC-1185
