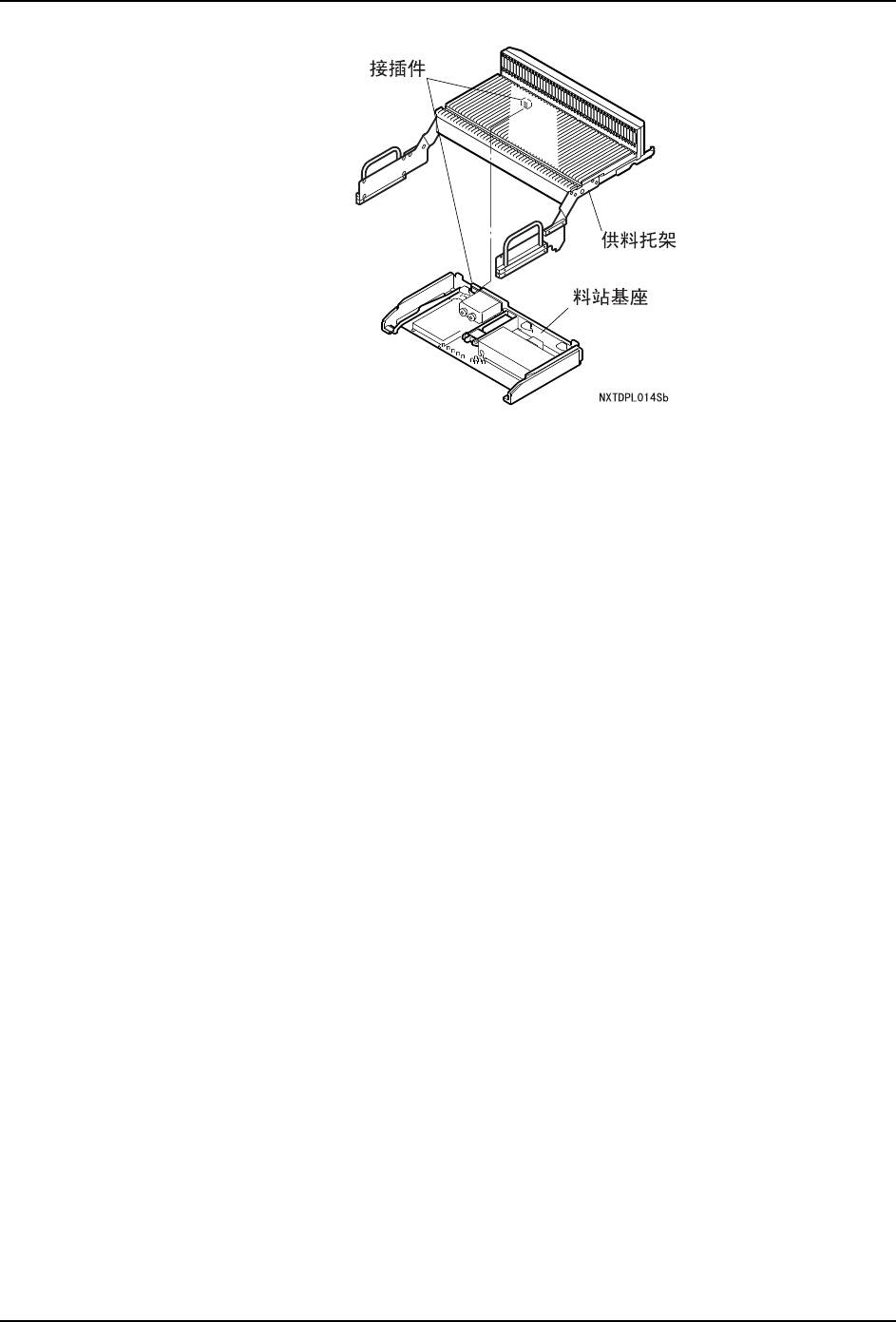

6. 预防保养 QD145-15 328 NXT II 机械手册 f. 确认橡胶垫确实正确地安装。请确认从吸 嘴前端的橡胶垫露出量在下列范围内 。 6.11.7 料站托架与基座间接插件的清扫 托架夹紧发生异常时 如果出现警告，请进行以下的清 扫。 1. 拆下料站托架。( 详细请参考 「5.3 料站托架的拆除 / 安装 （使用 PCU 时） 」) 2. 用吸尘器吸取残留在接插件 ( 料站托架侧与基座两侧 ) 的垃圾及灰尘。 吸嘴 露出量 …
QD145-15 6. 预防保养
NXT II 机械手册 327
b. 请使用过滤器拆卸用治具 (PM0GLZ**)，从吸嘴上取下过滤器。
c. 请把新品的过滤器放入吸嘴内。
d. 请使用过滤器插入治具 (AB164**) 的 [φ7 ～ ,φ7G～]部分，将过滤器插入到收存
格。
e. 请将用户识别卡和橡胶垫插入到吸嘴内。
备注 )只有在用户识别卡插入的时候，放入应该放入片数。
01MEC-1177
01MEC-1167
Ǿ㧣㨪㧘Ǿ㧣㨪㧘
Ǿ㧣㧳㨪Ǿ㧣㧳㨪
Ǿ㧟㧚㧣㧘Ǿ㧡㧘Ǿ㧟㧚㧣㧘Ǿ㧡㧘
ޓޓǾ㧡㧳ޓޓǾ㧡㧳
Ǿ㧟㧚㧣㧳Ǿ㧟㧚㧣㧳
㧼㨞㨑ޓ㧿㨑㨠㧼㨞㨑ޓ㧿㨑㨠
QD145-15 6. 预防保养
NXT II 机械手册 329
6.11.8 贴装工作头真空过滤器的检查 · 更换 〈H01/H02 工作头〉
吸嘴真空异常时，请检查贴装工作头真空过滤器的污染状况。污垢严重的时候请与新品进行
更换。（关于更换步骤，请参考 「6.6.5 贴装工作头真空过滤器的清扫」）
6.11.9 搬运轨道传送带张力的检查
检查时期
电路板的停止位置不稳定或者发生电路板搬运错误的时候，请检查搬运轨道传送带。（关于
更换步骤，请参考 「6.10.14 搬运轨道传送带张力的检查」
6.11.10 搬运轨道传送带和传送带清洁器的清扫
清扫时期
发生以下的问题时，请清扫搬运轨道传送带。
·在搬运轨道传送带的搬运面粘附的阻焊剂污浊了电路板。
·电路板的停止位置不安定或者发生电路板搬运错误。
步骤
1. 拉出模组。（参考 「5.1 模组的拉出 / 插入」）
2. 请将主电源开关 OFF。
3. 用浸有工业用酒精的柔软的布清扫搬运轨道传送带的搬运面。一边旋转六角轴，一边擦
干净周围的污垢。
4. 用干净的布蘸上润滑剂 （Biral T&D），用与上述相同的要领薄薄地涂敷在传送带反面
（有齿的一面）。
备注 )有关加油，建议每周进行一次操作。
