8. 部件的更换 QD145-15 488 NXT II 机械手册 8.18.3 M6-2/M6-2SP 模组的时候 1. 将主电源开关 OFF，切断机器的电源。 2. 在托架和托架基座上的图示位置上有用于 布线的组合插座。 3. 万一产生有必要拆除插座而分解插座后， 在复原时请对齐侧面的识别线装上 插座。
QD145-15 8. 部件的更换
NXT II 机械手册 487
8.18 料站托架 · 基座之间插座的更换
万一分解料站托架 · 基座部分的时候，请按照下述要点组装插座。
8.18.1 必要工具
六角扳手套件
8.18.2 M3-2 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
8. 部件的更换 QD145-15
488 NXT II 机械手册

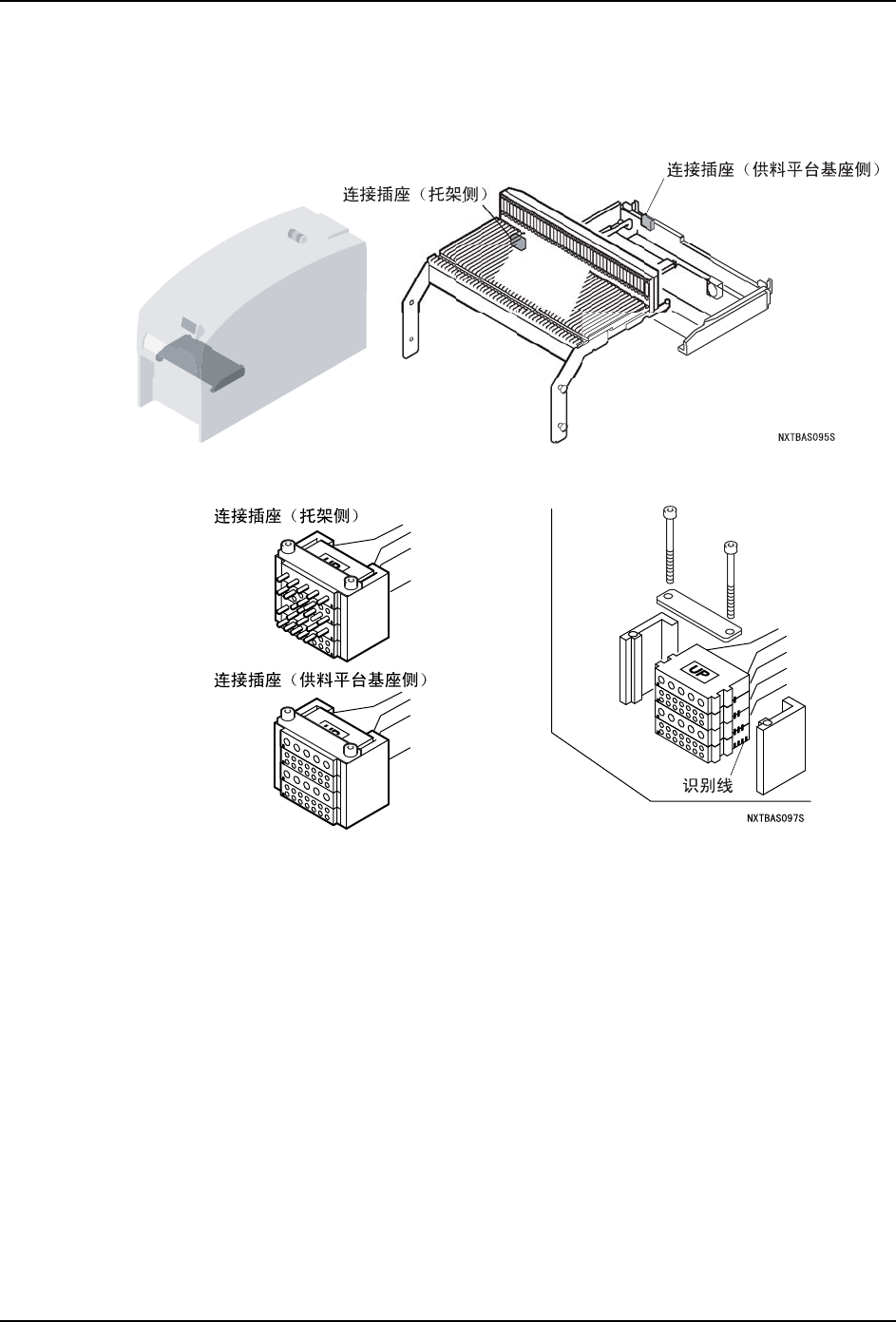

8.18.3 M6-2/M6-2SP 模组的时候
1. 将主电源开关 OFF，切断机器的电源。
2. 在托架和托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座后，在复原时请对齐侧面的识别线装上插座。
QD145-15 8. 部件的更换
NXT II 机械手册 489
8.19 料盘单元 -L· 基座之间插座的更换
万一分解料盘单元 -L· 基座部分插座的时候，请按照下述要点组装插座。
8.19.1 必要工具
六角扳手套件
8.19.2 更换方法
1. 将主电源开关 OFF，切断机器的电源。
2. 在料盘单元 -L 和料站托架基座上的图示位置上有用于布线的组合插座。
3. 万一产生有必要拆除插座而分解插座时，在复原时请对齐侧面的识别线后装上插座。
注意
插座的连接以及拆除，请必须在切断电源后进行。
分解插座时，尽量不要在复原时以错误的步骤进行，请对齐侧面的识别线。
