QD145-15 9. 测定和调整

NXT II 机械手册 529

9.1.10 创建修正值文件

「PAM 模式」的时候，PAM 测定结束后创建修正值文件。修正值文件的创建方法，有简易创

建和手动创建。

简易创建可以不使用附加软件，方便地反映修正值数值到机器上。在需要手动创建以外的时

候，请使用简易创建。手动创建请在以下的例子时使用。

a. 编辑修正值数值的时候。

b. 在三搬运轨道搭载机上测定 H02、H04(S)、G04 工作头的时候

c. 如果玻璃元件只有 32 个，在单 / 双搬运轨道搭载机上测定 H02、H04(S)、H08M、G04

工作头的时候。

注意 )请不要变更创建的修正值文件的文件名。有可能会不能读取文件到机器中，导致反映

不出补正值。

「精度确认模式」不能创建修正值文件。取得测定结果时，请按照与下项「手动生成修正值

文件的」的同样方法保存数据。

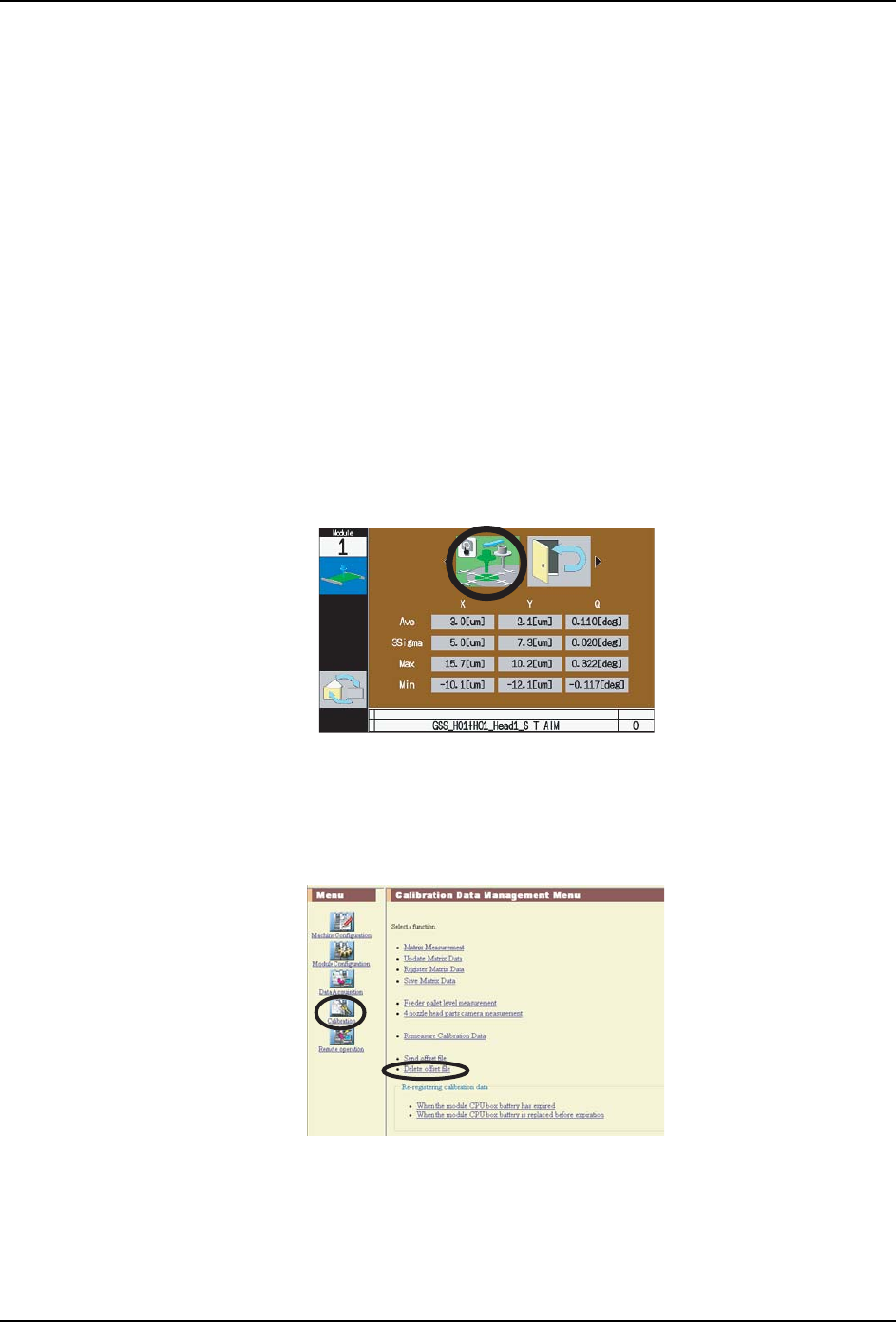

1. 在操作画面上 PAM 测定的测定结果显示后，请使用箭头键选择简易生成指令，按下 OK

按键。创建修正值文件后，暂时处于「START」按键等候状态。

2. 为了确认精度再次测定时，将治具平板安防在模组内，请按下「START」按键。按下

「START」按键后修正值文件反映到机器中，开始测定。

3. 如果 PAM 测定完成后，创建修正值文件的备份。请选择附加软件机器设定画面的「固有

值管理」- 「修正值文件的删除保存」。

01MEC-0641

01MEC-0642E

9. 测定和调整 QD145-15

530 NXT II 机械手册

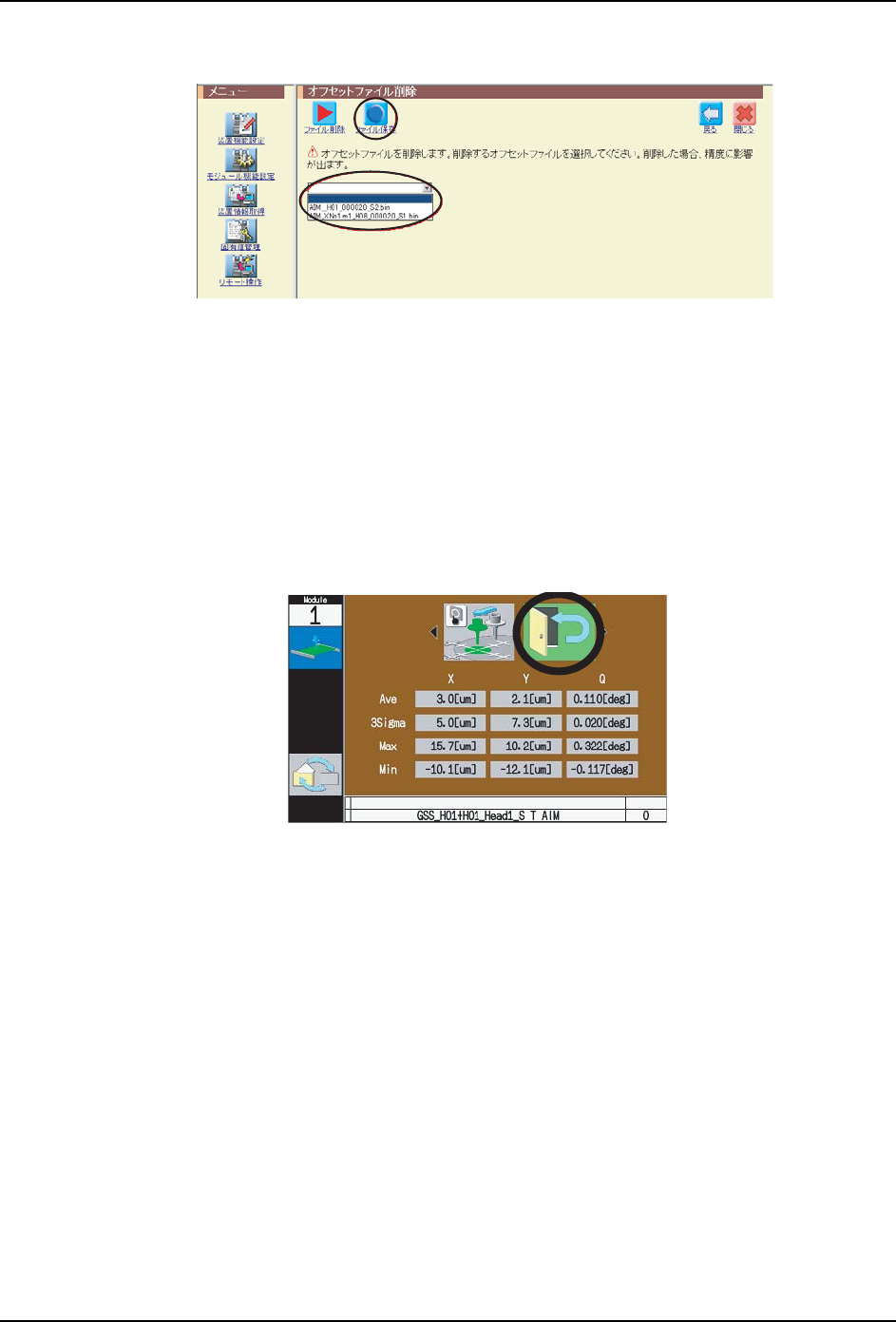

4. 请选择进行备份的修正值文件，选择「文件保存」。

简易创建的时候，不需要发送修正值文件。在以下的某一个的时机反映修正值文件到机器。

·机器在 PAM 模式的状态下，按下操作电路板的「START」按键的时候

·把机器从 PAM 模式切换到生产模式的时候

·重新启动机器的时候

手动创建修正值文件的时候

备注 )关于在此说明的附加软件的操作方法，请参考「NXT 附加软件操作手册」（在线手册）。

1. 在操作画面上显示出 PAM 的测定结果后，请使用箭头键选择手动创建指令，按下 OK 按

键。处于「START」按键等待状态。　

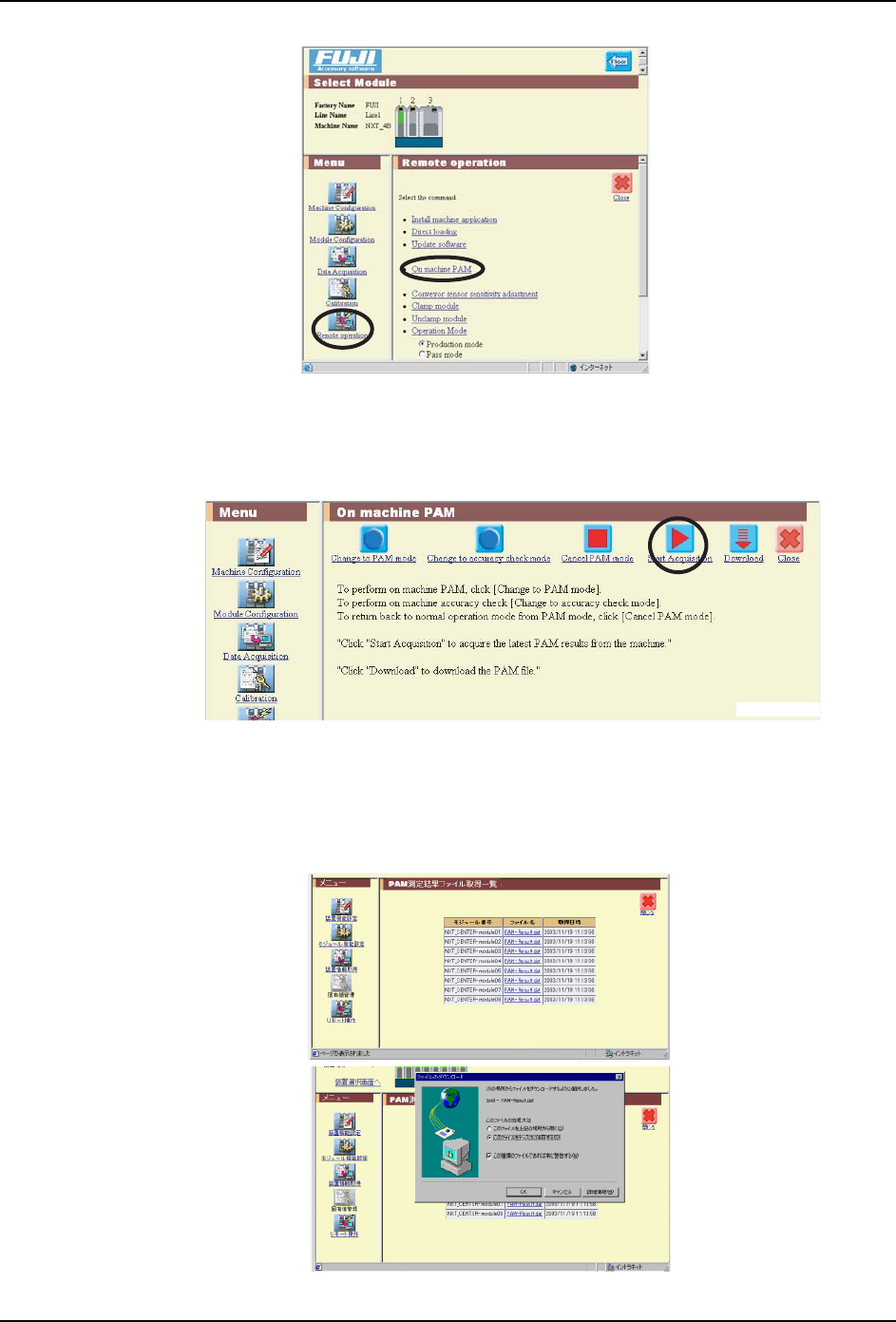

2. 在机器设定画面上，请确认取得 PAM 测定结果的模组。选择「远程操作」- 「机上

PAM」。

01MEC-0643

01M

EC-0644

QD145-15 9. 测定和调整

NXT II 机械手册 531

3. 执行「取得开始」后，开始取得数据。

备注 )执行「开始取得」后，从 NXT-2 机器向服务器传输测定结果数据，显示出获取文件的

一览表。从此一览表选择文件保存后，测定结果数据从服务器下载到客户电脑中。测定

结果可用于贴装精度的补正。

4. 从一览表中选择下载的文件名，在「将这个文件保存到软盘」中放入选择后选择

「OK」。

01MEC-0638E

01MEC-0645E
