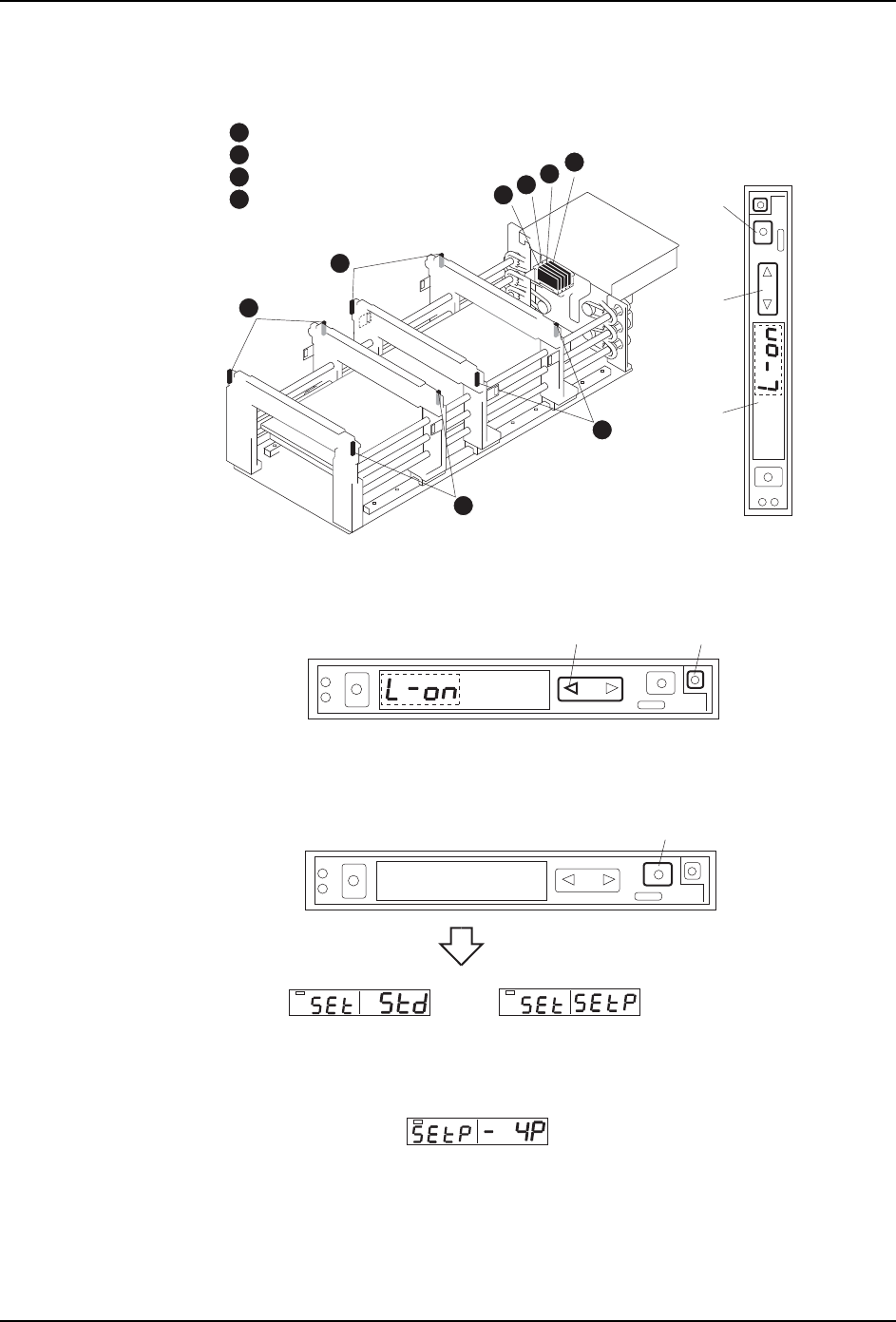

1. 将要调整的模组向前方拉出。（请参考 「5.1 模组的拉出 / 插入」。）
2. 打开传感器放大器的盖罩。
3. 请把输入模式设定为 「L-on」（避光时 OFF）。
请按下按键 （1），在 5 秒之内按下按键 （2）。
4. 其次进行灵敏度的设定。
连续按下MODE按键(3)3秒左右，再按1次MODE按键(3)后进入灵敏度设定画面。
5. 按下1次MODE按键。
6. 按下箭头键，设定数值为 「-4P」。
7. 按下1次MODE按键后决定。
8. 再次按下 1 次 MODE 按键。
9. 关闭传感器放大器的盖罩，将模组插入原来的位置。（请参考「5.1模组的拉出/插入」。）
1
2
3
4
2
4
1
3
01MEC-0336Sb
1
䗮䘧ࠡջᨀ䖤䔼䘧Ӵᛳ఼
.*
䗮䘧ৢջᨀ䖤䔼䘧Ӵᛳ఼
4*
䗮䘧ࠡջᨀ䖤䔼䘧Ӵᛳ఼
.*
䗮䘧ৢջᨀ䖤䔼䘧Ӵᛳ఼
4*
2
3
4
ᰒ⼎⬏䴶
ㆁ༈䬂
MODEᣝ䬂
01MEC-0337b
12
01MEC-0338Sc
㗙
MODEᣝ䬂(3)
01MEC-0340J
QD145-15 9. 测定和调整
NXT II 机械手册 543
9.3 模组用真空传感器的灵敏度调整
9.3.1 调整方法

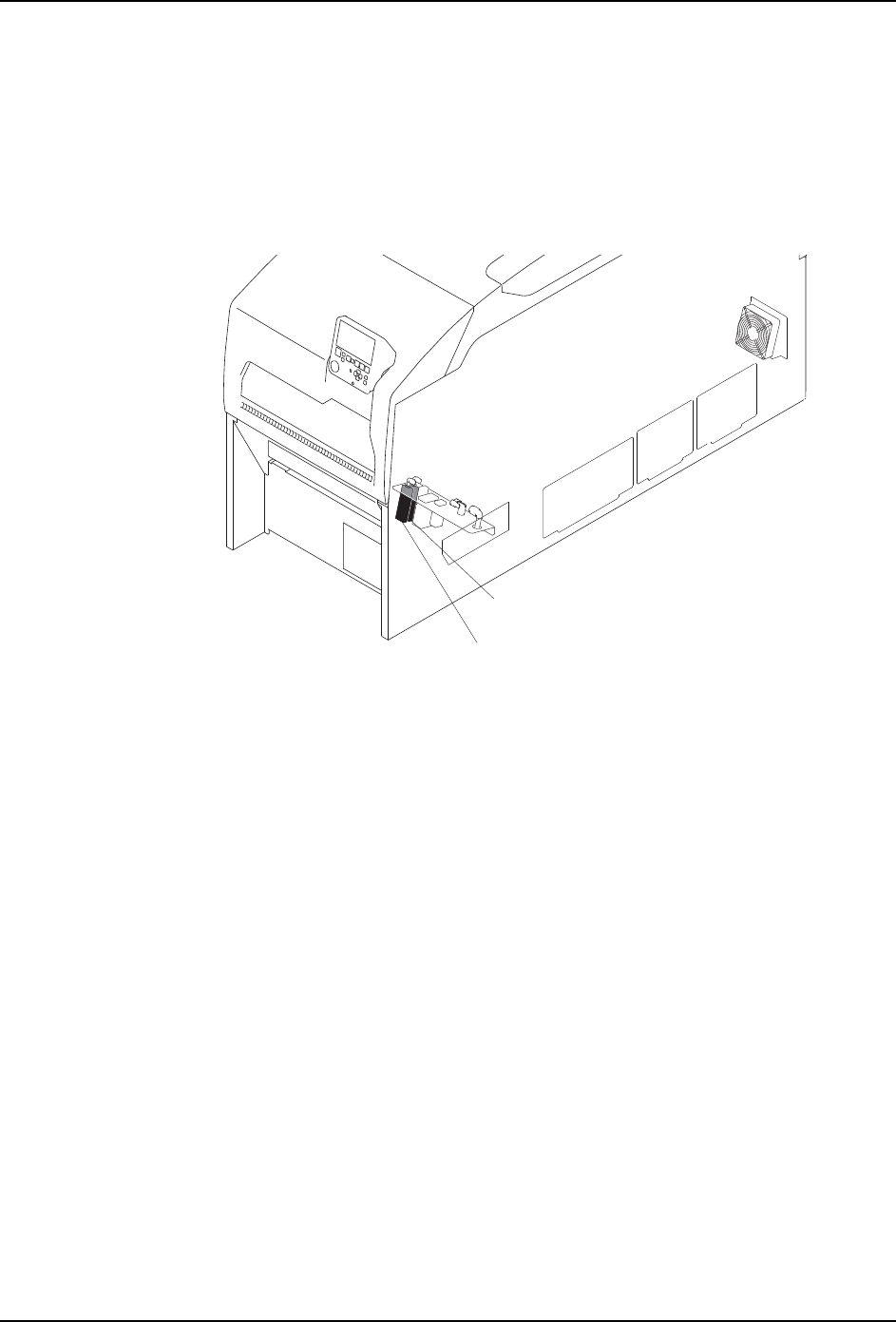

1. 请向前方抽出要调整的模组。（请参考 「5.1 模组的拉出 / 插入」。）要调整的模组在基
座的左端，而模组的左侧带有盖罩时，要将侧面的盖罩取下以腾出传感器附近的空间。

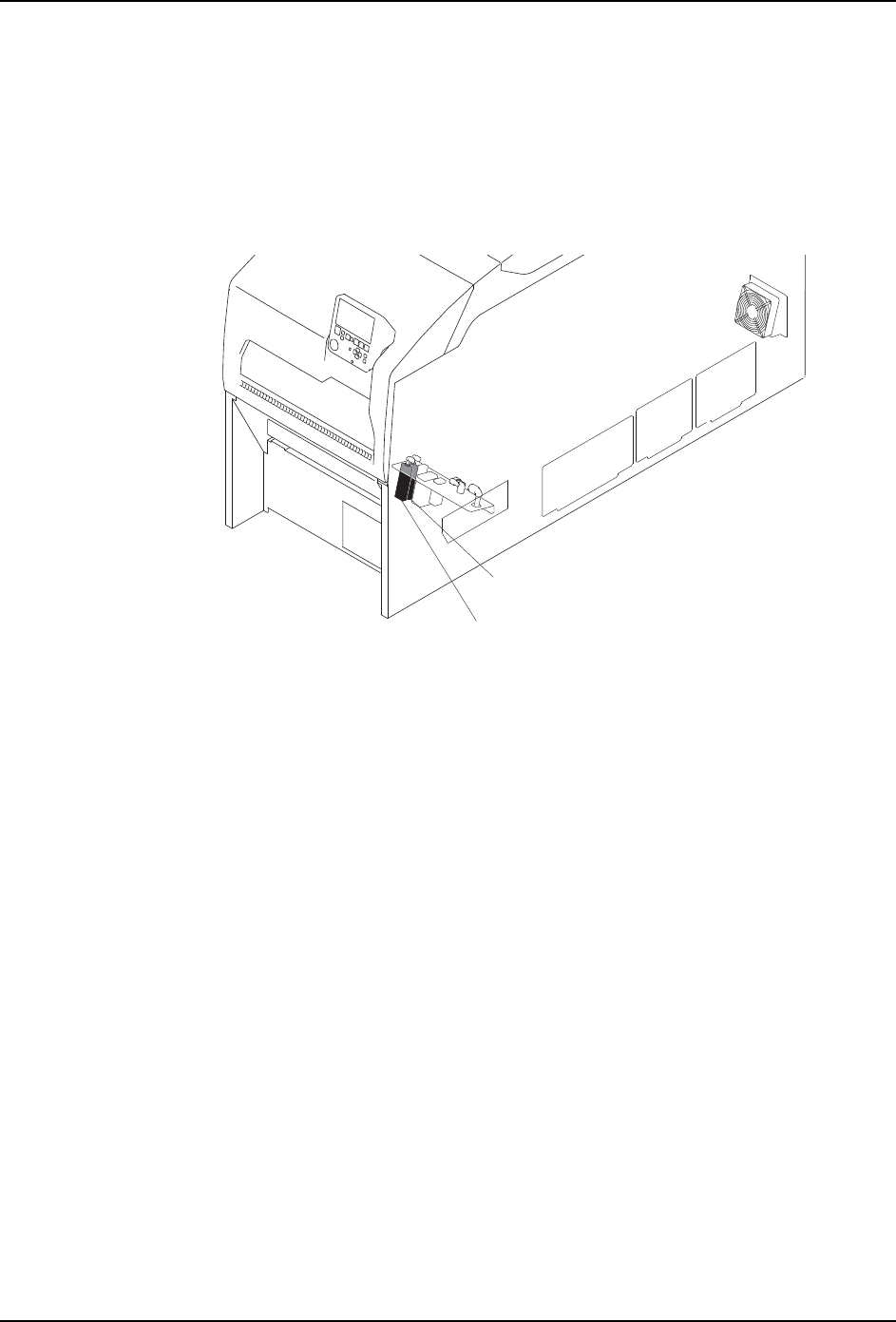

2. 模组压力传感器配置在前面左下方。这个位置上有编号的传感器有 2 个，从模组的前面
看过去位于后侧的一个为压力传感器。
3. 使用精密的一字型螺丝刀，将 MODE 开关变更到 “S1”。
4. 用螺丝刀调节 SET1 开关，使显示值为 -59。
备注 )变更 MODE 开关的设定只能变更显示，调整 SET1 或 SET2 开关后即使开关的值不被显示
出来，调整值也会被变更。
5. 用螺丝刀将 MODE 开关变更到 “S2”。
6. 用螺丝刀调节 SET2 开关，使显示值为 0.0。
7. 为了显示出现在的真空压，将 MODE 开关调回到 “ME”。
备注 )在未显示开关值的状态下变更开关时，在显示开关值后，务必将开关值调整至正确值。
8. 在取下侧面盖罩时，先把盖罩盖上，再把模组插入原来的位置。（请参考「5.1 模组的拉
出/插入」。）
01MEC-0304Sb
