版權所有： 2006 赫立國際控股有限公司 Ho lly International Holdings Corporation 电容 的制作 （三 ) 1 ）新建检测窗口，报错类型： （错件） ； 2 ） 算法：颜色抽取 HSV （抽取本体黄色， 百分比下限 70 - 80% ）， 或亮度抽取，亮度平均值。
版權所有：2006 赫立國際控股有限公司
Holly International Holdings Corporation
电容的制作(二)
1）新建检测窗口，报错类型：（缺件）；
2）算法：颜色抽取HSV（抽取底板颜色，百分比上限40-50%；
或抽取本体黄色，百分比下限70-80%）。
版權所有：2006 赫立國際控股有限公司
Holly International Holdings Corporation

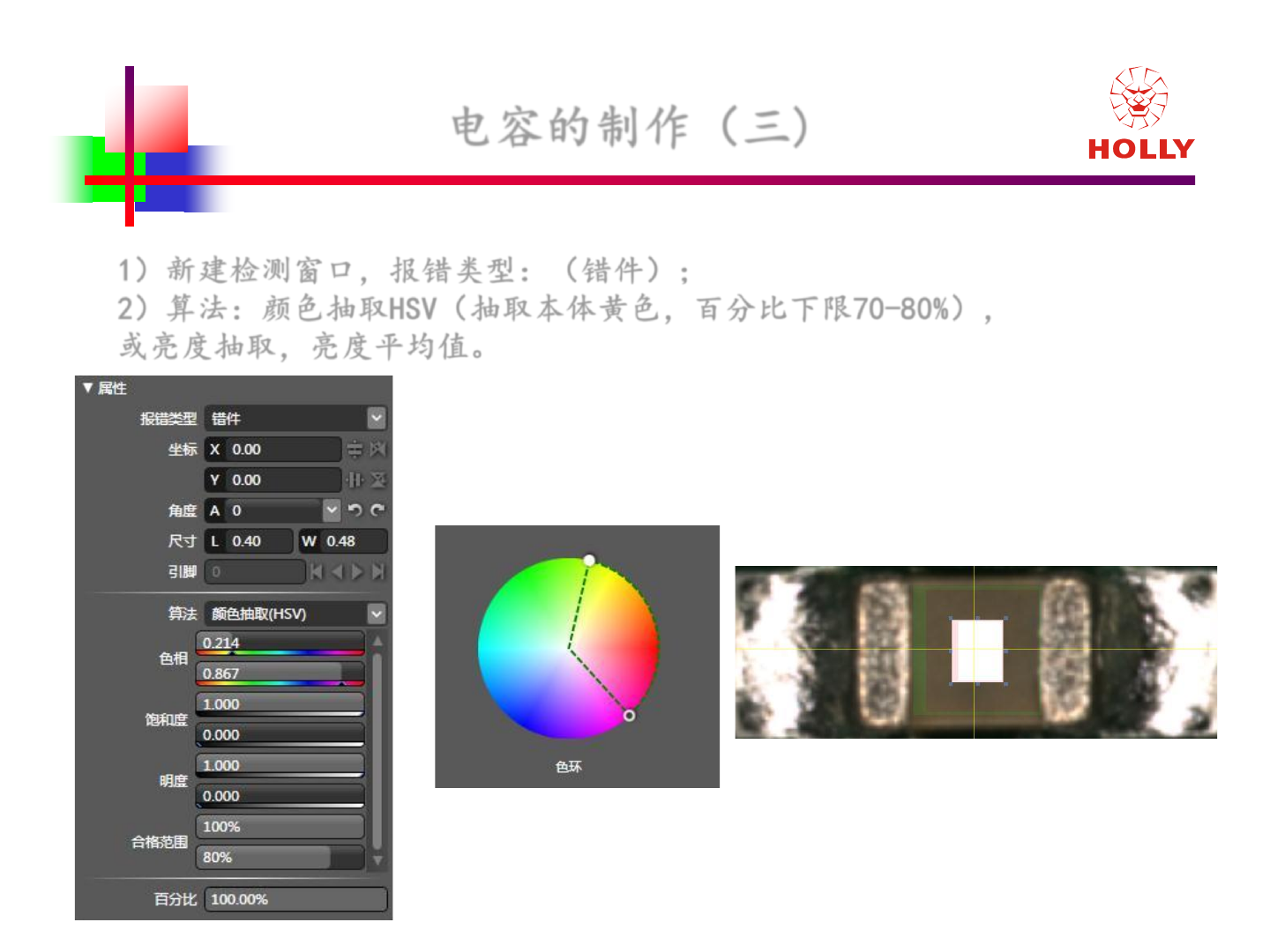

电容的制作（三)
1）新建检测窗口，报错类型：（错件）；
2）算法：颜色抽取HSV（抽取本体黄色，百分比下限70-80%），
或亮度抽取，亮度平均值。
版權所有：2006 赫立國際控股有限公司
Holly International Holdings Corporation

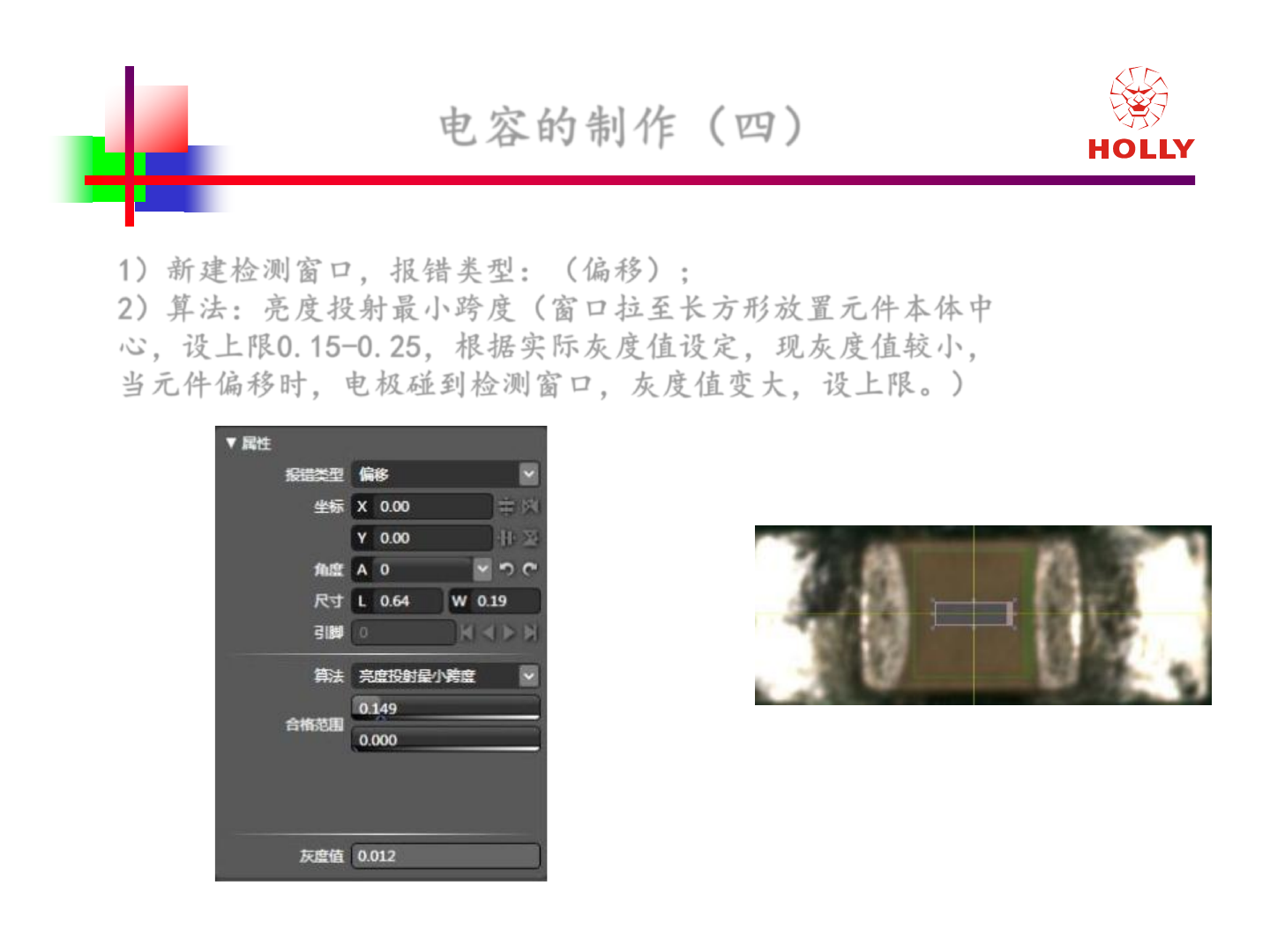

电容的制作（四）
1）新建检测窗口，报错类型：（偏移）；
2）算法：亮度投射最小跨度（窗口拉至长方形放置元件本体中
心，设上限0.15-0.25，根据实际灰度值设定，现灰度值较小，
当元件偏移时，电极碰到检测窗口，灰度值变大，设上限。）
