5 WF1 SX1/2 Die Z-Achse des verbleibenden C&P20x reinigen. 0,75 min 1 / 1
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN (AUS) Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3, T20
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

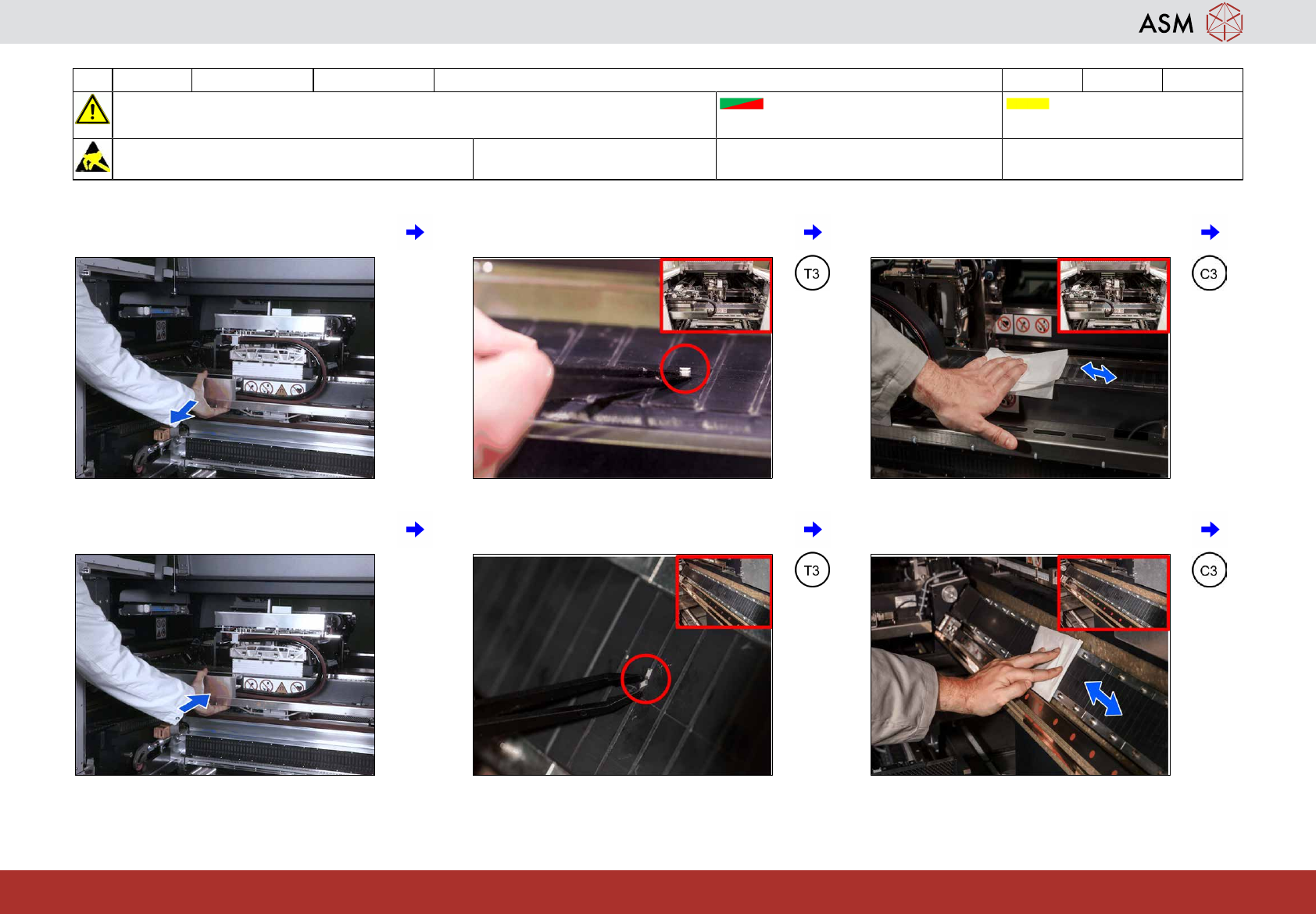

1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Zu reinigender Kopfbereich. 3 Entfernen Sie alle Bauelemente von der
Z-Achse.
4 Wenn das OK ist -> nächste Aufgabe.
www.asm-smt.com
6 WF1 SX1/2 X- und Y- Achsenmagnete prüfen und reinigen. 1,5 min 1 / 2
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN (AUS) Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
T3
Verschleißteil: Verbrauchsstoffe:
C3
www.asm-smt.com
1 Verschieben Sie alle Portale bis zum
Anschlag.
2 Alle X-Achsenmagnete auf Verschmut-
zung und Beschädigung prüfen.
3 Alle X-Achsenmagnete reinigen.
4 Verschieben Sie das Portal auf die andere
Seite.
5 Alle Y-Achsenmagnete auf Verschmut-
zung und Beschädigung prüfen.
6 Alle Y-Achsenmagnete reinigen.
