00197796-04_JC_PM_WF1_SX12_DE - 第75页
21 WF1 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 5 / 9 V O R S I C H T ! V o r d e r I n s t a n d h a l t u n g d i e S i c h e r h e i t s h i n w e i s e i n d e r B e t r i e b s a n l e i t u n g b e a c h t…
21 WF1 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 4 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
19 Wiederholen Sie diese Schritte für den
zweiten TwinHead, wenn nötig.
20 Klicken Sie auf "Förderer anzeigen, über-
prüfen und rüsten".
21 Klicken Sie auf den Pipettenwechsler des
zu kalibrierenden Kopfes.
22 Klicken Sie auf "Pipettenkonfiguration". 23 Klicken Sie auf Magazin 1 und "Alle aus-
wählen".
24 Um keine Pipette im Magazin zu konfigu-
rieren, wählen Sie "-" als Pipettentyp und
klicken Sie auf "Anwenden".
21 WF1 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 5 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com
25 Wiederholen Sie diese Schritte für alle
Magazine.
26 Konfigurieren Sie beide Garagen in Maga-
zin 2 mit Pipettentyp 517.
27 Konfigurieren Sie beide Garagen in Maga-
zin 3 mit Pipettentyp 518.
28 Klicken Sie auf "Schließen", um die Konfi-
guration zu übernehmen.
29 Klicken Sie auf "Pipettenkonfiguration am
Kopf prüfen und einstellen".
30 Klicken Sie auf "Alle Pipetten" und "Erset-
zen mit".
21 WF1 SX 1/2 - Anhang: Den TwinHead kalibrieren 8 min 6 / 9
VORSICHT! Vor der Instandhaltung die Sicherheitshinweise in der Betriebsanleitung
beachten
Maschinenstatus EIN Transport leer
Hinweis! EGB-Richtlinien beachten. Werkzeug:
K01
Verschleißteil: Verbrauchsstoffe:
www.asm-smt.com

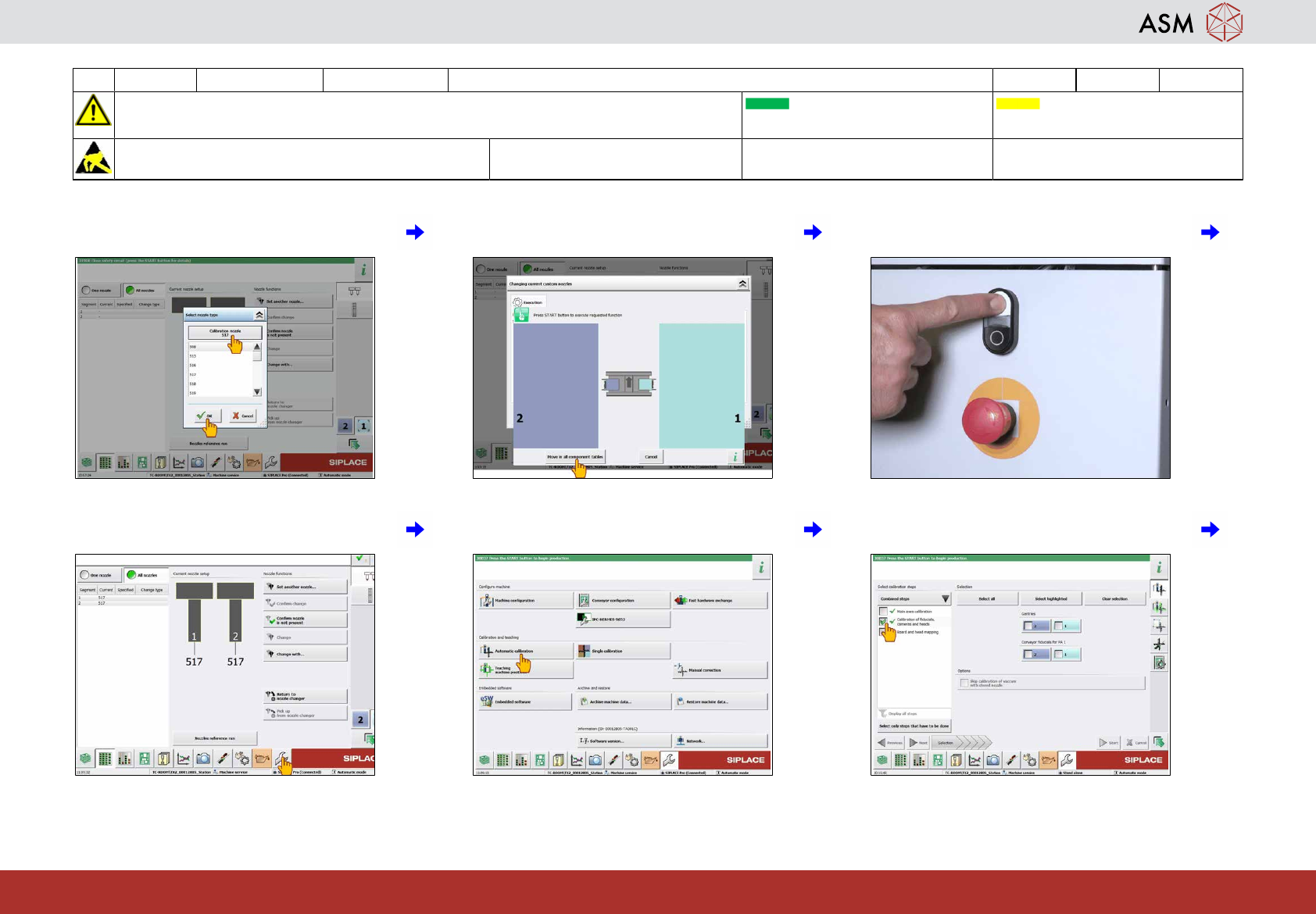

31 Klicken Sie auf "Kalibrierpipette 517" und
"OK".
32 Klicken Sie auf "Alle BE-Tische einfahren". 33 Drücken Sie den Start-Taster.
34 Klicken Sie auf "Maschine konfigurieren,
aktualisieren und kalibrieren".
35 Klicken Sie auf "Automatische Kalibrie-
rung".
36 Wählen Sie "Kalibrierung von Passmar-
ken, Kameras und Kopf".
