– 94 – E3 1 Recognition Camera F 1509-002 E3 COMPONENT RECOGNITION SECTION 4 1 1,10 3 1 7,8 2 5 6 18 20 15 17 24 26 21

100%1 / 176
– 93 –
CUTTER SECTION
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
2 KYA-M3T0U-00 1005H23A COVER 1
3 KYA-M3T0V-00 1005H23B COVER 1
4 KYA-M3T0R-00 1005H23F COVER 1
5 KYA-M3T02-00 1005H237 COVER 1
6 KYA-M3T0N-00 1005H236 COVER 1
11 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 2
12 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 3
13 90990-66J011 221DA217 SCREW,TRUSS HEAD 8
14 95302-03600 221FA005 NUT,HEXAGON 2
21 KYA-M3T08-00 1005700B CUTTER CYLINDER ASSY 1
21-01 KYA-M3T07-00 10057008 ASSY-CYLINDER-SENSOR 1
21-02 KYA-M3T0J-00 1005H22J AIR_LINE_EQPT 2
21-03 KYA-M3T0W-00 1005H23G BOLT 1
22 KYA-M3T09-00 1005700C CUTTER MANIFOLD ASSY 1
22-01 KYA-M3T0S-00 1005H21Q BLOCK 1
22-02 KYB-M91F2-00 226B0002 GREASE_NIPPLE 1
22-03 KYA-M3T0E-00 1005H226 PIPE_FITTINGS 1
22-04 KYA-M3T0C-00 1005H224 PIPE_FITTINGS 2
22-05 KYA-M3T0D-00 1005H225 PIPE_FITTINGS 4
22-06 KYA-M3T0Y-00 1005H23L TUBE 2
23 KYA-M3T0P-00 1005H239 PLATE 2
24 KYA-M3T04-00 1005H238 BRACKET 1
25 KYA-M3T05-00 1005H23C PLATE 1
26 KYA-M3T0A-00 1005H204 GUIDE 2
27 KYA-M3T06-00 1005H23M BASE 1
28 KYA-M3T0M-00 1005H235 MECH_PARTS 1
29 KYA-M3T0H-00 1005H22G MECH_PARTS 1
30 90990-01J126 1005H21W BOLT,HEX.SOCKET HEAD 6
31 99009-12400 1005H229 CIRCLIP 2
32 KYA-M3T0X-00 1005H23J PIN_HINGE 1
33 KYA-M3T0K-00 1005H232 BRACKET 1
34 90990-01J124 1005H233 BOLT,HEX.SOCKET HEAD 4
35 KYA-M3T0T-00 1005H21X BRACKET 2
41 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 4
42 91312-05012 221AA030 BOLT,HEX.SOCKET HEAD 13
43 91312-06016 221AA043 BOLT,HEX.SOCKET HEAD 4
44 98702-04008 221DA114 SCREW,FLAT HEAD 2
45 90990-66J014 221DA209 SCREW,TRUSS HEAD 2
46 92902-05200 221HA105 WASHER,PLAIN 5
47 92902-08600 221HA207 WASHER,PLAIN 4
1509-002
– 94 –

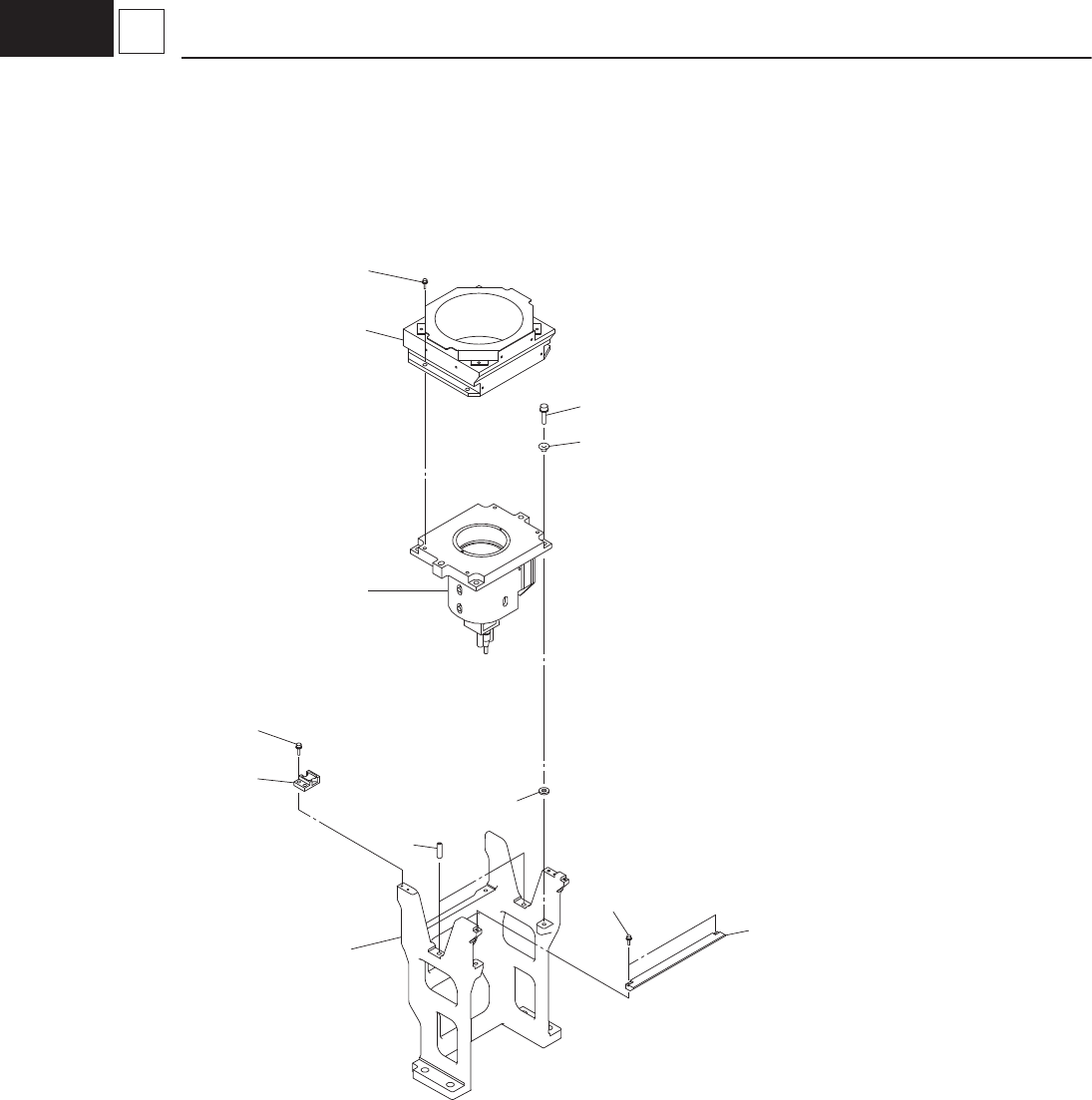

E3
1 Recognition Camera F
1509-002
E3 COMPONENT RECOGNITION SECTION
4
11,10
3
1
7,8
2
5
6
18
20
15
17
24
26
21
– 95 –
COMPONENT RECOGNITION SECTION
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYA-M7504-01 1005GDAY CAMERA_BASE 1
2 KYB-M7318-00 211E1165 SPACER 4
3 KYB-M731B-00 216E1736 PIN_LOCATE 2
4 KYB-M731L-00 23L10051 ACCESSORY-PCB 4
5 KYB-M7319-00 211G5913 BLOCK 1
6 KYA-M730C-00 1005GD01 MARK_BLOCK 1
7 KYA-M7304-00 10056D24 STD.CAMERA 1 STD
8 KYA-M7315-00 10056DAF HI-RESO. CAMERA 1 HI-RESO
10 KYA-M7302-00 1005GD08 LIGHTING_UNIT 1 STD
11 KYA-M7502-00 1005GDA0 LIGHTING_UNIT 1 BGA O/P
15 91312-04012 221AA018 BOLT,HEX.SOCKET HEAD 4
17 92902-04200 221HA104 WASHER,PLAIN 4
18 91312-05016 221AA031 BOLT,HEX.SOCKET HEAD 4
20 92902-05200 221HA105 WASHER,PLAIN 4
21 90112-2AJ008 221AA002 BOLT,HEX.SOCKET HEAD 2
24 91312-03012 221AA008 BOLT,HEX.SOCKET HEAD 2
26 92902-03200 221HA103 WASHER,PLAIN 2
1509-002
