– 96 –
E3

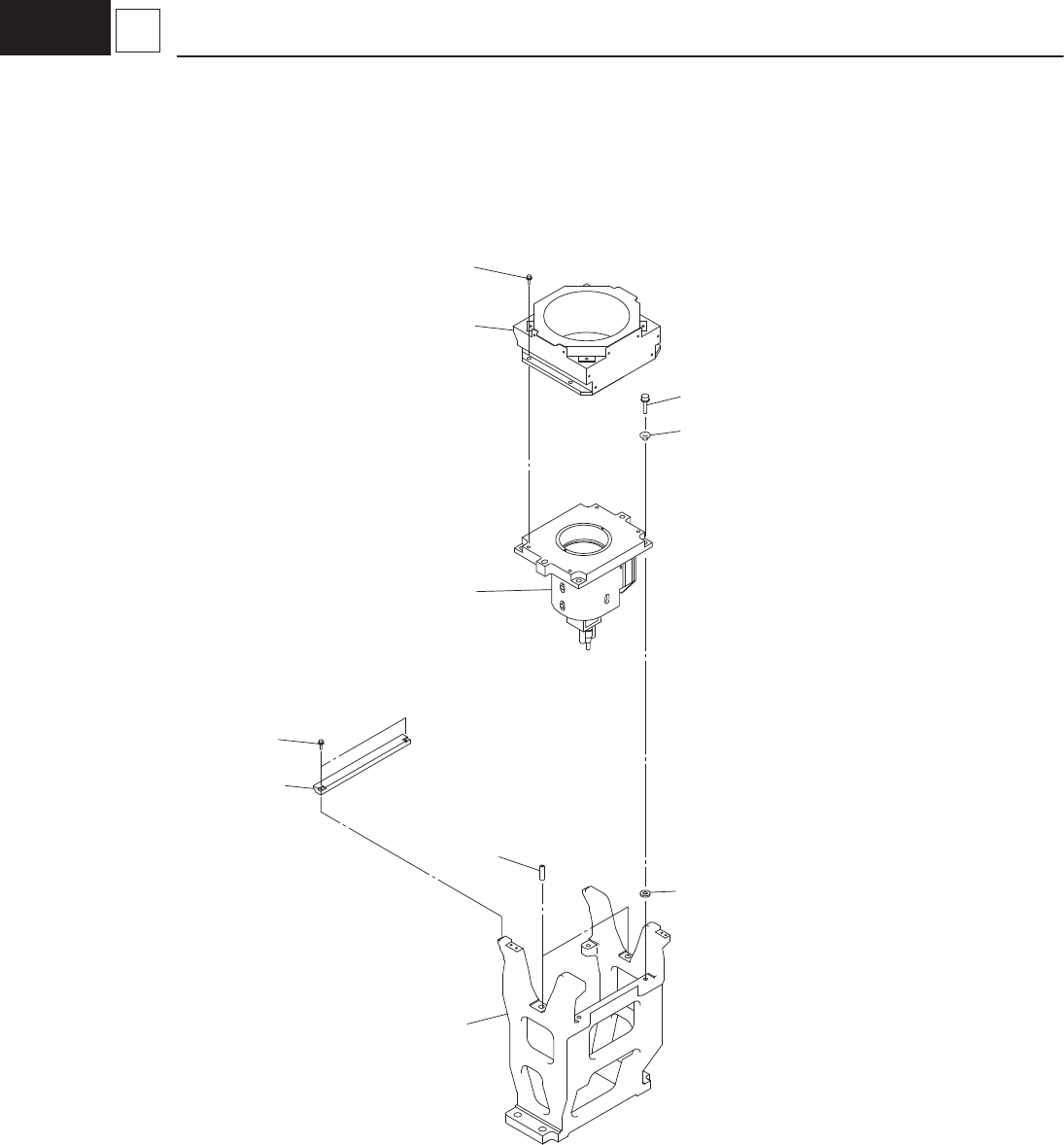

2 Recognition Camera R
1509-002
104
111,110
102
118
120
115
117
101
106
121
103
107,108
– 97 –
COMPONENT RECOGNITION SECTION
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
101 KYA-M7504-01 1005GDAY CAMERA_BASE 1
102 KYB-M7318-00 211E1165 SPACER 4
103 KYB-M731B-00 216E1736 PIN_LOCATE 2
104 KYB-M731L-00 23L10051 ACCESSORY-PCB 4
106 KYA-M730C-00 1005GD01 MARK_BLOCK 2
107 KYA-M7304-00 10056D24 STD.CAMERA 1 STD
108 KYA-M7315-00 10056DAF HI-RESO. CAMERA 1 HI-RESO
110 KYA-M7302-00 1005GD08 LIGHTING_UNIT 1 STD
111 KYA-M7502-00 1005GDA0 LIGHTING_UNIT 1 BGA O/P
115 91312-04012 221AA018 BOLT,HEX.SOCKET HEAD 4
117 92902-04200 221HA104 WASHER,PLAIN 4
118 91312-05016 221AA031 BOLT,HEX.SOCKET HEAD 4
120 92902-05200 221HA105 WASHER,PLAIN 4
121 90112-2AJ008 221AA002 BOLT,HEX.SOCKET HEAD 2
1509-002
– 98 –
E4
1 Gear
1509-002
15
15
14
14
16
16
17
17
17
17
9
8
10
21
22
24
24
18
18
6
5
23
23
22
25
11
12
13
12
13
12
12
19
19
See Fig E4-2
See Fig E4-3
See Fig E4-2
See Fig E4-4
E4 POSITIONING SECTION
