– 29 –

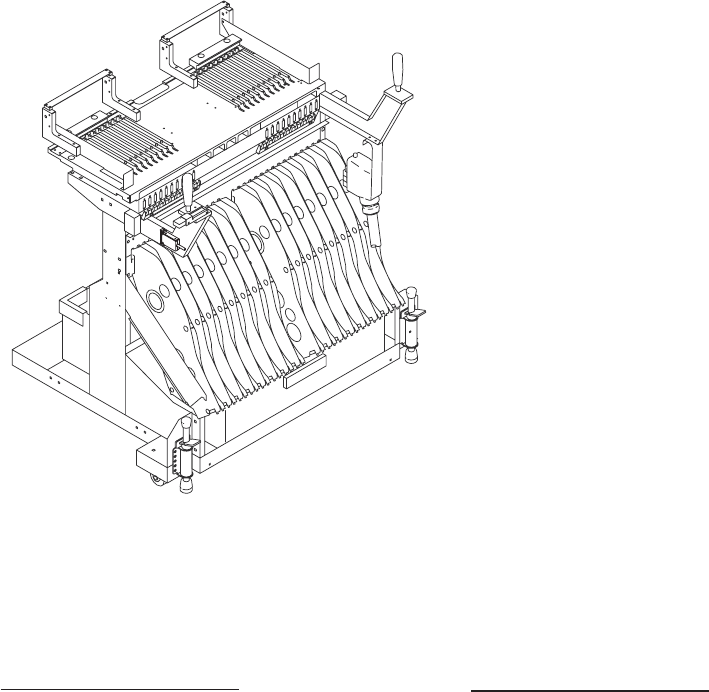

CART SECTION
CONTENTS
C1 FEEDER CART SECTION 30
1 Cover, Wiring 30
2 Frame Section 32
3 Electrical Box 34
4 Lower Base R 36
5 Lower Base L 38
6 Upper Base 40
– 30 –
C1
1 Cover, Wiring
1509-002
16
14
4
X6908
X6901
X68100A
X68100B
6
7
21
10
10
9
3
3
9
15
3
3
19
13
13
8
3
3
20
11
12
12
12
12
11
17
14
See Fig C1-2
Key No.102
See Fig C1-3
Key No.221
See Fig C1-4
Key No.301
5
18
17
18
See Fig C1-2
Key No.101
C1 FEEDER CART SECTION
– 31 –
FEEDER CART SECTION
1509-002
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
3 KYA-M3703-00 10094E2C ASSY_LABEL 1
4 KYA-M3700-00 1005BC4Z CORD_FEED_BUNDLE 1
5 KYB-M370P-00 10051A58 ASSY-EXT-FEEDER-PWR 1
6 KYB-M658H-00 23N30590 ACCESS-WIRING 1
7 KYB-M371W-00 23N30688 ACCE-WIRING 1
8 KYA-M881P-00 1005011V CART LOCK ASSY. 1
9 KYA-M370T-00 1009EQ0E PLATE 2
10 KYA-M370U-00 1009EQ0L BRACKET 4
11 91312-05060 221AA039 BOLT,HEX.SOCKET HEAD 8
12 91312-03010 221AA007 BOLT,HEX.SOCKET HEAD 8
13 KYA-M370W-00 1009EQ27 BLOCK 2
14 90990-01J144 221AA100 BOLT,HEX.S/H WW 4
15 KYB-M370Y-00 1009EQ1D BASE_COVER(R) 1
16 KYB-M3710-00 1009EQ1E BASE_COVER(L) 1
17 90990-66J017 221DA221 SCREW,TRUSS HEAD 4
18 90990-66J014 221DA209 SCREW,TRUSS HEAD 2
19 KYA-M370X-00 1009EQ2B COVER 1
20 90990-66J012 221DA207 SCREW,TRUSS HEAD 3
21 KYA-M3709-00 10094E2R ASSY_LABEL 1
