– 53 – EL EC T R I C A L S EC T I O N 2 1509-002 No. Part No. Part Name Qty . Detail Y amaha Hitachi 10 KY A-M650D-00 1005BA0T PLA TE 1 11 KY A-M655G-00 1005BA0N SUPPORT 2 15 91312-05008 221AA028 BOL T ,HEX.SOCKET HEAD 2…

100%1 / 176

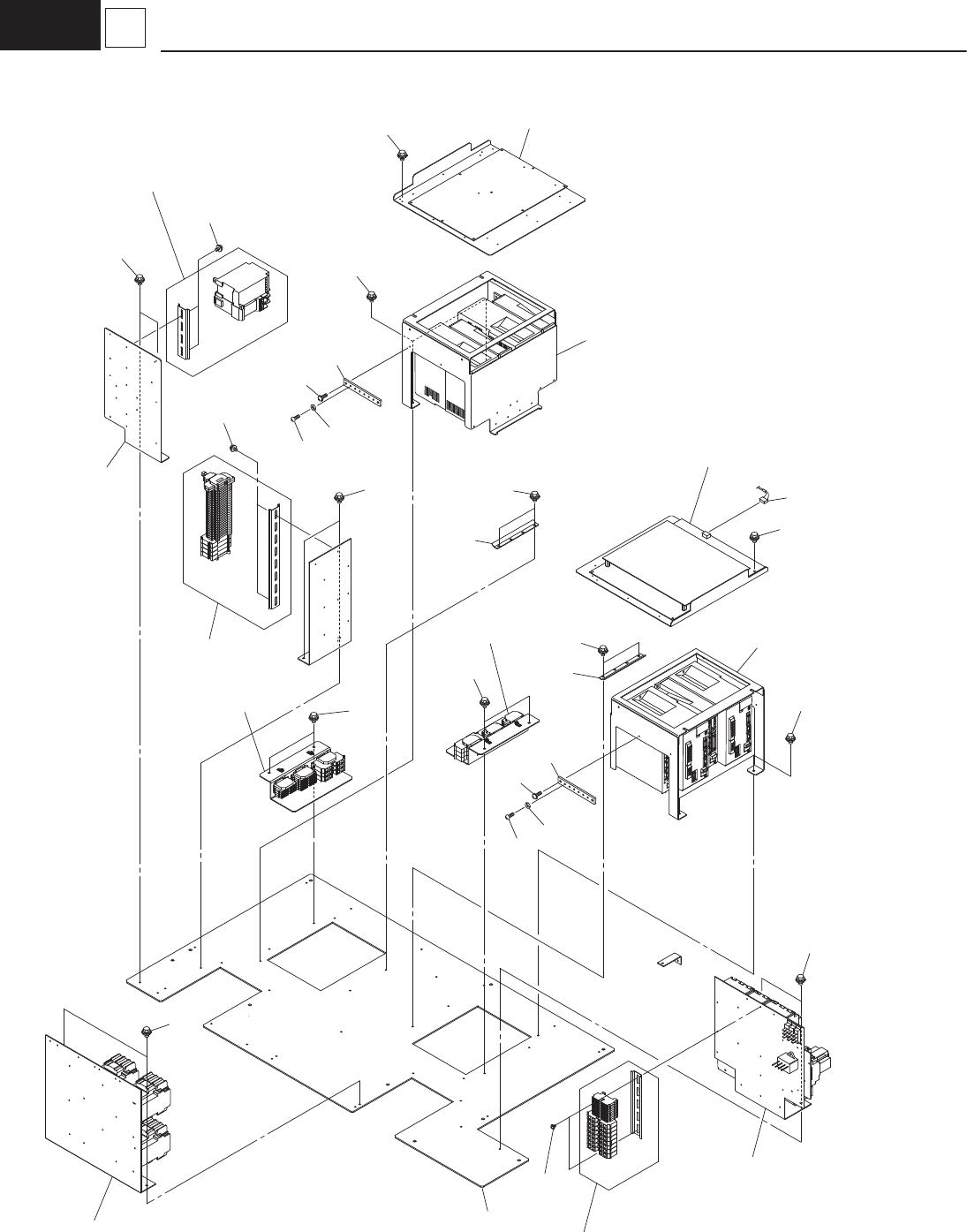

– 52 –
D3
1 Fixed Screw
1509-002
10
11
15
15
15
15
15
15
52
50
52
25
25
52
54
53
55
53
53
51
53
25
51
15
16
20
21
22
16
20
21
22
15
44
15
15
11
15
15
D3 ELECTRICAL SECTION 2
– 53 –
ELECTRICAL SECTION 2
1509-002
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
10 KYA-M650D-00 1005BA0T PLATE 1
11 KYA-M655G-00 1005BA0N SUPPORT 2
15 91312-05008 221AA028 BOLT,HEX.SOCKET HEAD 22
16 KYA-M655U-00 1005BA5U EARTH BAR 2
20 90990-11J018 221DA052 SCREW,PAN HEAD WW 4
21 98502-05006 221DA038 SCREW,PAN HEAD 10
22 92902-05200 221HA105 WASHER,PLAIN 10
25 90990-11J016 221DA053 SCREW,PAN HEAD WW 6
31 KYA-M6529-00 1005BC11 HNS,XY-ENCORD 1
32 KYA-M652A-00 1005BC12 HNS,XY-ENCORD 1
33 KYA-M652B-00 1005BC13 HNS,XY-ENCORD 1
34 KYA-M652C-00 1005BC14 HNS,XY-ENCORD 1
35 KYA-M652D-00 1005BC15 HNS,X-MOTOR11 1
36 KYA-M652E-00 1005BC16 HNS,Y-MOTOR11 1
37 KYA-M652F-00 1005BC17 HNS,X-MOTOR12 1
38 KYA-M652G-00 1005BC18 HNS,Y-MOTOR12 1
39 KYA-M652H-00 1005BC19 HNS,X-MOTOR21 1
40 KYA-M652J-00 1005BC1A HNS,Y-MOTOR21 1
41 KYA-M652K-00 1005BC1B HNS,X-MOTOR22 1
42 KYA-M652L-00 1005BC1C HNS,Y-MOTOR22 1
43 KYB-M658W-00 4W204586 OPTICAL FIBER 6
44 KYA-M652M-00 1005BC2J HNS,LIGHT-POWER 1
50 KYA-M6508-00 10051A4H CABLE-AC-ASSY 1 FIG D3-2
51 KYA-M6509-00 10051A4J CABLE-DC-ASSY 1 FIG D3-3
52 KYA-M6511-00 10051A4K ASSY-SIDE-PANEL 1 FIG D3-4
53 KYA-M6512-00 10051A4L ASSY-XY-SERVO 2 FIG D3-5
54 KYA-M650A-00 10051A4M ASSY-UC18 1 FIG D3-6
55 KYA-M6517-00 10051A56 ASSY-U95 1 FIG D3-7
– 54 –
D3
1 Fixed Screw
1509-002
39
40
43
43
43
43
38
37
36
35
32
31
42
33
34
41
43
43
