D5

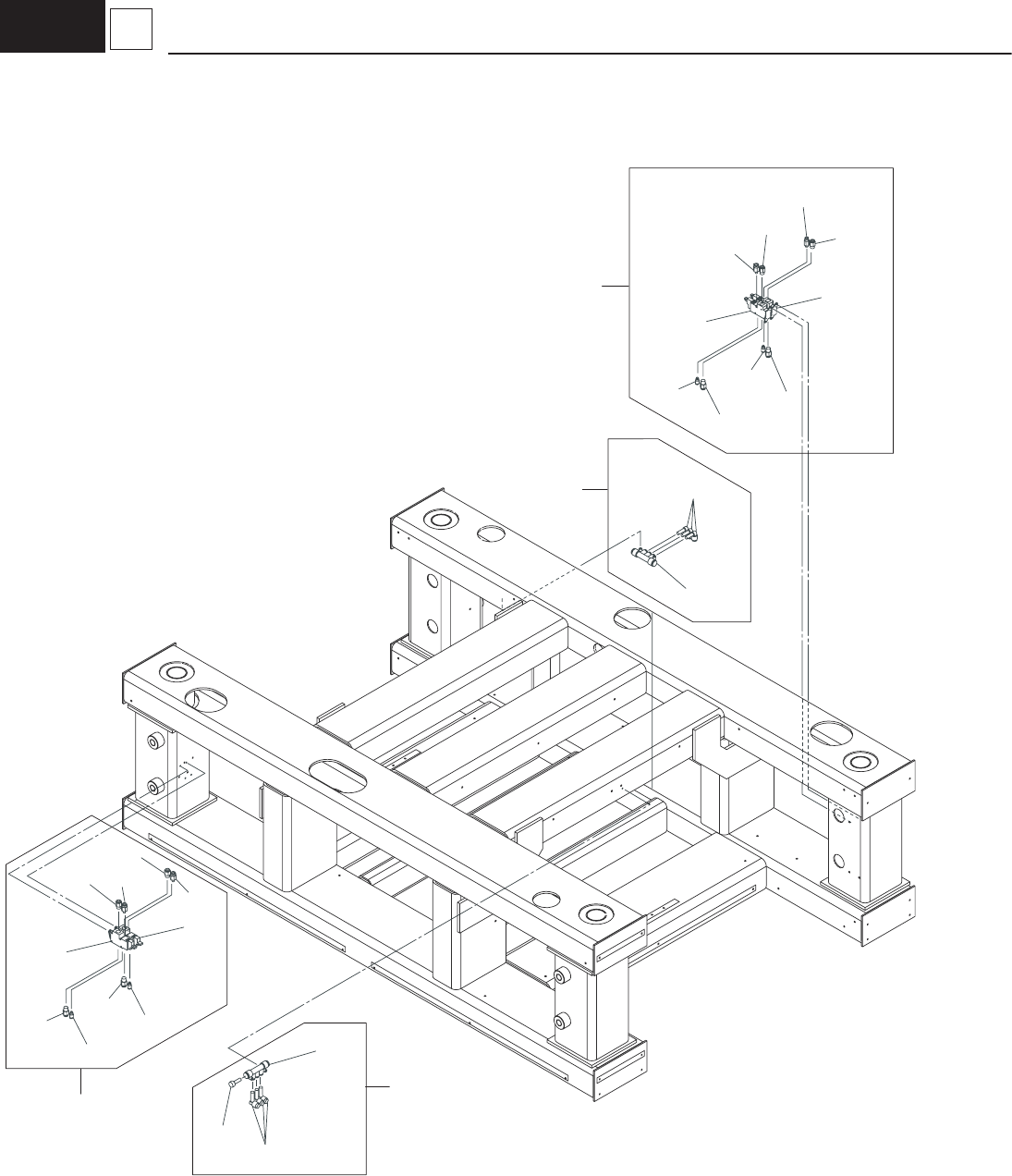

3 Solenoid Valve, Manifold
1509-002
204
240
200,220
203
241
242
224
223
201
221
202
205
222
225
251
250
210,230
252
253
Y30117
Y20117
213
214
233
234
211
231
215
212
235
232
Y30118
Y20118
– 83 –
AIR SUPPLY SECTION
1509-002
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
200 KYA-M850B-00 10051B0M ASSY_S-VALVE-H1 1
201 KYA-M8503-00 10051A52 ASSY,VALVE Y20117 1 Y20117
202 KYB-M850W-00 1005AB04 PIPE_FITTINGS 1
203 KYB-M850V-00 1005AB02 PIPE_FITTINGS 1
204 KYB-M850Y-00 1005AB06 PIPE_FITTINGS 1
205 KYB-M8510-00 1005AB07 PIPE_FITTINGS 1
210 KYA-M850C-00 10051B0N ASSY_S-VALVE-H2 1
211 KYA-M8504-00 10051A53 ASSY,VALVE Y20118 1 Y20118
212 KYB-M850W-00 1005AB04 PIPE_FITTINGS 2
213 KYB-M850V-00 1005AB02 PIPE_FITTINGS 3
214 KYB-M850Y-00 1005AB06 PIPE_FITTINGS 1
215 KYB-M8510-00 1005AB07 PIPE_FITTINGS 1
220 KYA-M850D-00 10051B0D ASSY_S-VALVE-H3 1
221 KYA-M8505-00 10051A54 ASSY,VALVE Y30117 1 Y30117
222 KYB-M850W-00 1005AB04 PIPE_FITTINGS 1
223 KYB-M850V-00 1005AB02 PIPE_FITTINGS 1
224 KYB-M850Y-00 1005AB06 PIPE_FITTINGS 3
225 KYB-M8510-00 1005AB07 PIPE_FITTINGS 1
230 KYA-M850E-00 10051B0Q ASSY_S-VALVE-H4 1
231 KYA-M8506-00 10051A55 ASSY,VALVE Y30118 1 Y30118
232 KYB-M850W-00 1005AB04 PIPE_FITTINGS 2
233 KYB-M850V-00 1005AB02 PIPE_FITTINGS 3
234 KYB-M850Y-00 1005AB06 PIPE_FITTINGS 1
235 KYB-M8510-00 1005AB07 PIPE_FITTINGS 1
240 KYB-M850R-00 10051B0R ASSY_MANIFOLD-1 1
241 KYB-M8528-00 225F0578 PIPE_FITTINGS 1
242 KYB-M8513-00 1005AB0H PIPE_FITTINGS 2
250 KYB-M850S-00 10051B0S ASSY_MANIFOLD-2 1
251 KYB-M8528-00 225F0578 PIPE_FITTINGS 1
252 KYB-M8513-00 1005AB0H PIPE_FITTINGS 2
253 KYB-M851M-00 225F0712 PIPE_FITTINGS 2
