– 86 –
E1

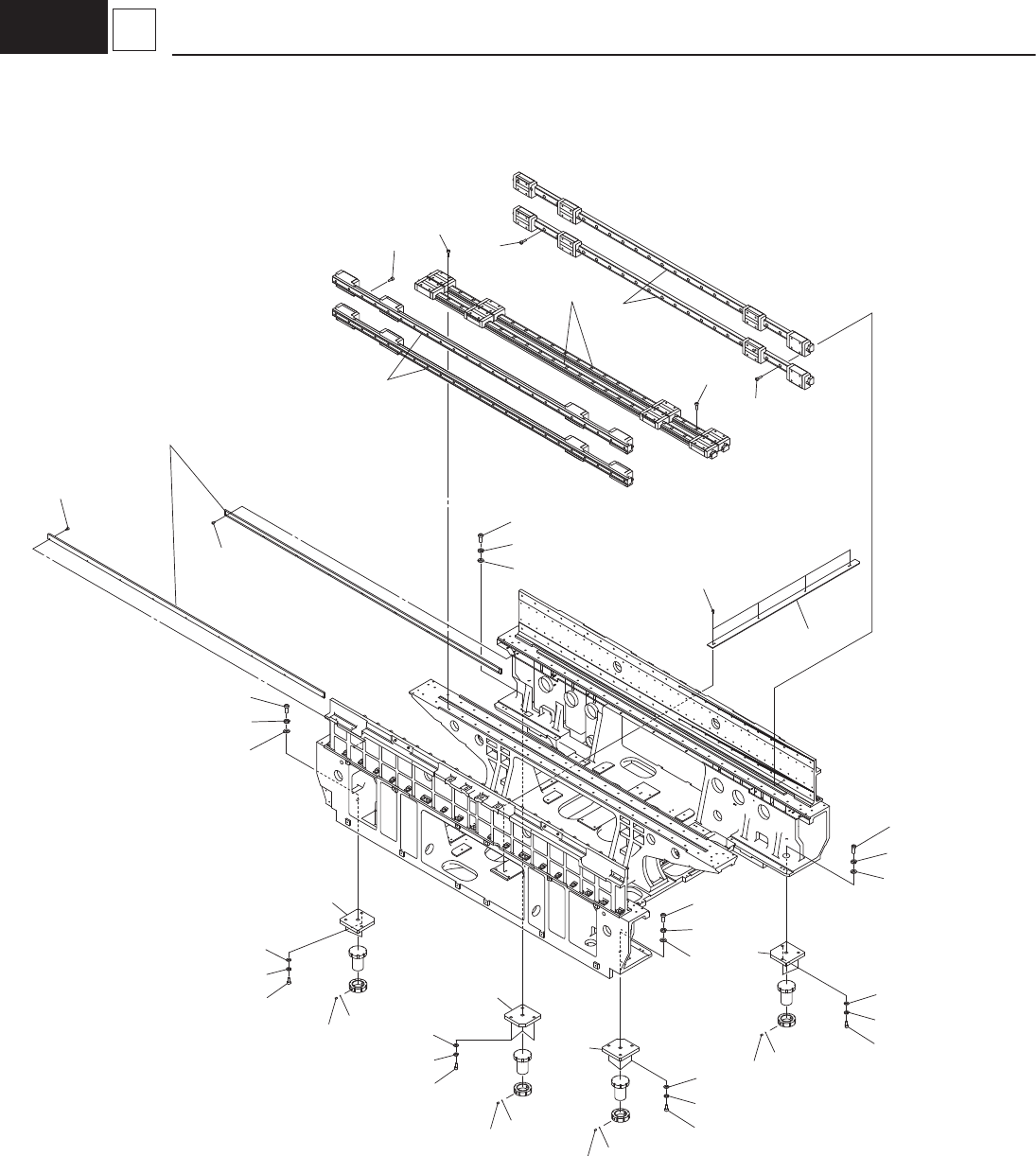

1 Upper Frame Unit
1509-002
2
2
2
4
5
6
18
19
20
17
16
15
14
18
19
20
18
19
20
18
19
20
7
5
1
1
15
15
15
17
16
15
17
16
15
14
14
14
21
22
17
16
15
21
22
21
22
21
22
E1 BEAM SECTION
– 87 –
BEAM SECTION
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 91312-08025 221AA057 BOLT,HEX.SOCKET HEAD 46
2 KYA-M260S-00 1005DC04 Y_GUIDE 3
4 KYB-M260M-00 1005DC32 Y_SCALE01 2
5 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 18
6 91312-05008 221AA028 BOLT,HEX.SOCKET HEAD 3
7 KYA-M910Y-00 1007A01Z PLATE 1
14 KYB-M1103-00 1005BK06 PLATE_CONNECT 4
15 91312-08020 221AA056 BOLT,HEX.SOCKET HEAD 104
16 92902-08100 221HA007 WASHER,SPRING 12
17 92902-08200 221HA107 WASHER,PLAIN 12
18 90112-12J030 221AA077 BOLT,HEX.SOCKET HEAD 4
19 92902-12100 221HA009 WASHER,SPRING 4
20 92902-12200 221HA109 WASHER,PLAIN 4
21 KYB-M1105-00 216A0334 COLLAR 4
22 90990-02J028 221CA010 SCREW,SET 4
1509-002
– 88 –
E1

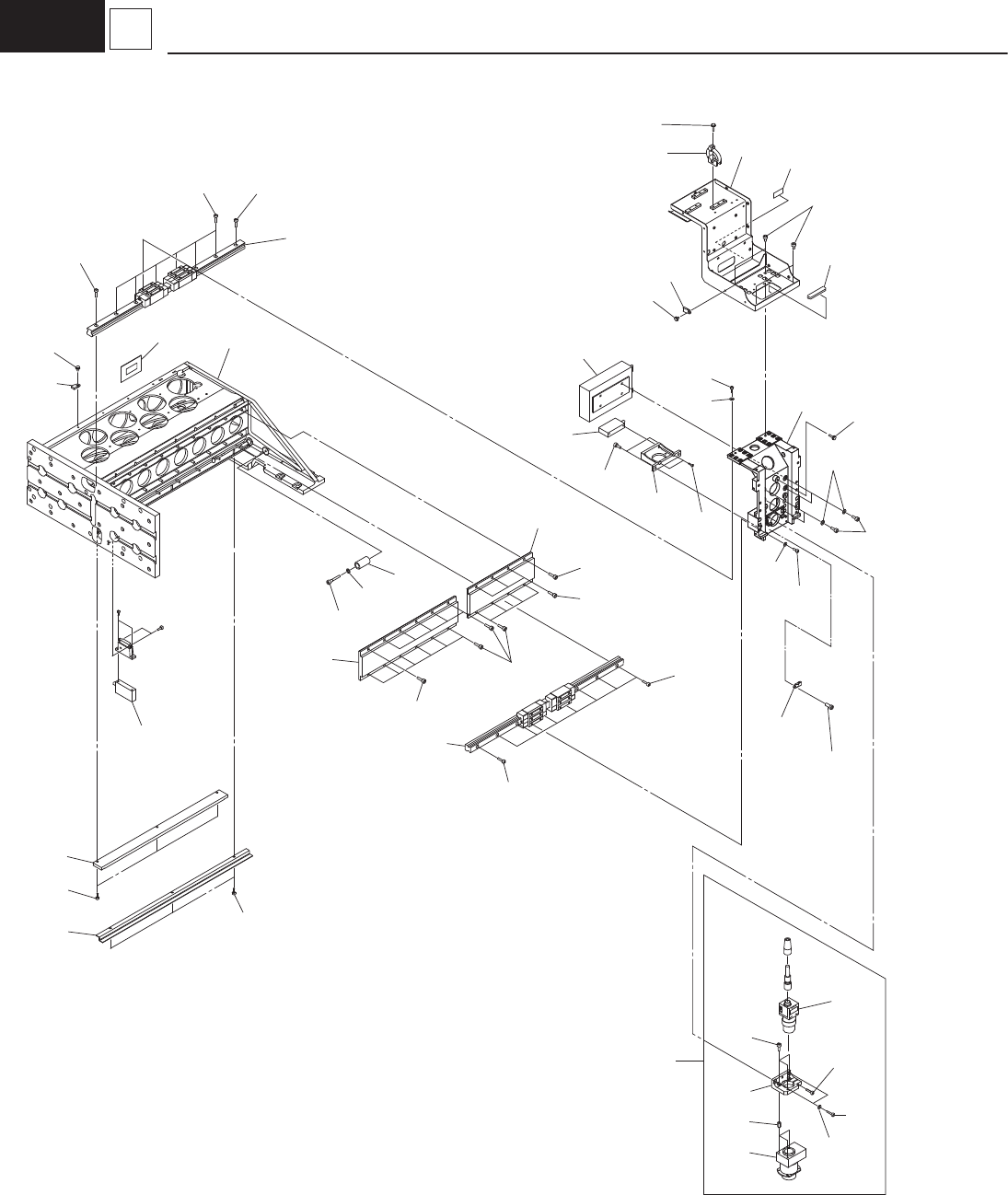

2 X Beam Unit 1
1509-002
138不明
120121
114
114
133
134
133
134
105
137
139
140
136
135
122
138
153
107
155
156
151
150
152
157
120
143
109
111
112
113
104
115
119
119
108
See Fig. E1-1
Key No.4
118
130
130
137
136
119
129
128
123
119
123
116
145
137
136
129
126
120
121
120
115
