SIPLACE HS-50 1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50
Ausgabe 01/01 1.5 Ablauf der Nachrüstung
21

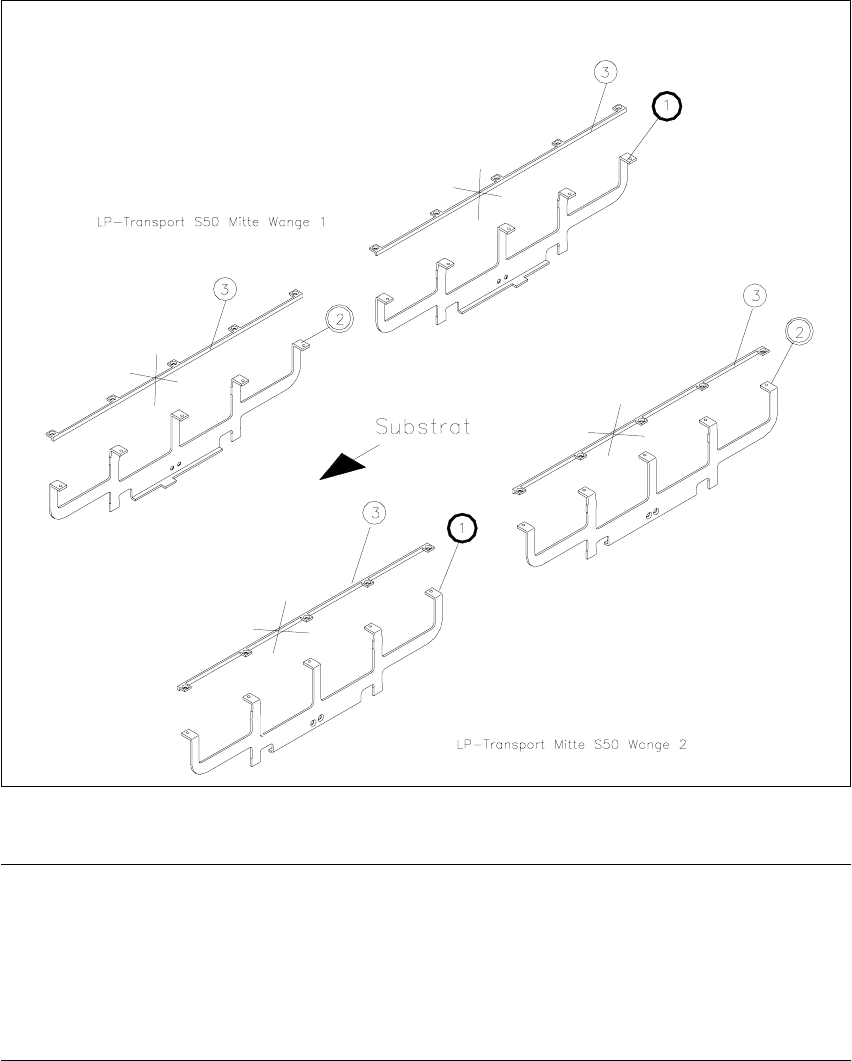

Abb. 1.5.3 Montage der Niederhalter aus dem Nachrüstsatz
HINWEIS:
Die LP-Niederhaltewinkel des Nachrüstsatzes werden für die Arbeit mit der mechanischen Sub-
stratzentrierung nicht montiert.
Bewahren Sie die LP-Niederhaltewinkel sowie die restlichen Festanschläge und Anschlagschie-
nen so auf, daß diese für eine spätere Zurückrüstung (siehe Abschn. 1.8) bzw. Anpassung der
Substratgröße (siehe Abschn. 1.5.9) zur Verfügung stehen.
1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50 SIPLACE HS-50
1.5 Ablauf der Nachrüstung Ausgabe 01/01
22
(LQEDX+XEWLVFK
VORSICHT
Beim folgenden Einbau der Hubtischplatte besteht für die Finger / Hände geringe Quetsch-/Scher-
gefahr, u. a. zwischen den Außenkanten der Hubtischplatte und den Transportbaugruppen.
Å Bringen Sie bei vorhandenem Doppeltransport den Transport durch Bewegung des Zahnrie-
mens der Breitenverstellung wieder auf die maximale Breite.
Üben Sie dabei nur geringe Kraft und nur in Bewegungsrichtung des Zahnriemens aus.
Å Stellen sicher, daß der Übersetzungshebel am (jeweiligen) Hubtischmotor auf die Hubkurve
geklappt ist.
Å Setzen Sie den Hubtisch beidhändig haltend, mit den Führungssäulen senkrecht in die Füh-
rungsrohre ein.
Å Lassen Sie die Hubtischplatte langsam nach unten gleiten.
Å Kontrollieren Sie, ob die Hubtischplatte vollständig auf der Hubkurve aufsitzt.
Å Montieren Sie das Kugellager wieder am jeweiligen Kipphebel (siehe Abb. 1.5.2 -> 2). Legen
Sie dabei die Abstimmscheibe wieder ein.
SIPLACE HS-50 1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50
Ausgabe 01/01 1.5 Ablauf der Nachrüstung
23
0RQWDJHGHU.HUDPLNVXEVWUDW=HQWULHUXQJ
Å Setzen Sie die mechanische Keramiksubstrat-Zentrierung an der festen Transportseite ein.
Die Stifte auf der Unterseite des Grundkörpers müssen dabei in die Zentrierbohrungen der
Hubtischplatte eintauchen.
Abb. 1.5.4 Montage der X-Zentriereinheit auf der Hubtischplatte inkl. Anschluß
Legende:
1. Hubtischplatte
2. Mechanische Keramiksubstrat-Zentrierung
3. 2 Innensechskantschrauben M4 x 45
4. Bohrungen im Grundkörper für Befestigungsschrauben
5. Anschluß Pneumatikschlauch und Drosselventil (Öffnungsgeschwindigkeit)
6. Näherungsschalter
7. Näherungsschalterkabel mit Stecker
8. Druckluft-Flachzylinder mit Zugfeder
