SIPLACE HS-50 1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50
Ausgabe 01/01 1.5 Ablauf der Nachrüstung
27
 <6FKODXFKYHUELQGHUXQG0DJQHWYHQWLOHHLQEDXHQ
Abb. 1.5.7 Übersicht: Einbauort der Magnetventile und Y-Schlauchverbindungen
Magnetventil 2, 2, 3, 4
Y-Schlauchverbinder im Druckluftzweig des Stoppers (5,6 bar)
Kabelkanal
1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50 SIPLACE HS-50
1.5 Ablauf der Nachrüstung Ausgabe 01/01
28
Abb. 1.5.8 Bearbeitungsbereich 2 und 3: Druckluftzuführung für Stopper, 5,6 bar
Abb. 1.5.9 Kabelkanal quer: Einbau Y-Schlauchverbindung im Druckluftzweig Stopper
/HJHQGH
1. Y-Schlauchverbindung (Fa.Festo) im Druckluftzweig Stopper 5, 6 bar
2. Pneumatikschlauch zur Keramiksubstrat-Zentrierung
3. Pneumatikschlauch zum Stopper
4. Stopper
EDU
t
zum Stopper Transport 2
zum Stopper Transport 1
Transportrichtung
7UDQVSRUWULFKWXQJ
SIPLACE HS-50 1 Nachrüstanleitung: Mechanische Keramiksubstrat-Zentrierung HS-50
Ausgabe 01/01 1.5 Ablauf der Nachrüstung
29
Führen Sie die folgende Arbeit für beide Bearbeitungsbereiche des nachzurüstenden Transports
aus:
Å Die Druckluft ist ausgeschaltet!
Å Öffnen Sie den quer und längs verlaufenden Kabelkanal (siehe Abb. 1.5.7 und Abb. 1.5.9).
Å Nehmen Sie den zum Stopper führenden Pneumatikschlauch (Druckluftzweig 5,6 bar) aus
dem quer verlaufenden Kabelkanal (siehe Abb. 1.5.9) und durchtrennen Sie den Schlauch.
Å Setzen Sie den Y-Schlauchverbinder ein (Fa. Festo, Art.-Nr. siehe Abschn. 1.4.2):
Schließen Sie das von der Drucklufteinheit kommende Schlauchende, den zum Stopper füh-
renden Schlauch und den Pneumatikschlauch aus dem Nachrüstsatz an der Y-Schlauchver-
bindung an.
Å Legen Sie die Y-Schlauchverbindung und Schläuche in den Kabelkanal zurück.
Å Verlegen Sie das freie Schlauchende weiter bis in den längs verlaufenden Kanal, bis zum vor-
gesehenen Einbauplatz des Magnetventils (siehe Abb. 1.5.9 und Abb. 1.5.10).
Å Setzen Sie das Magnetventil in den Kabelkanal ein.

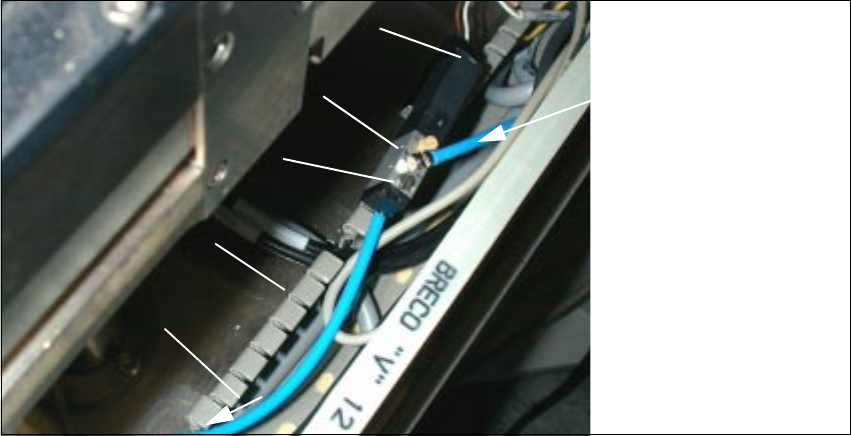

Abb. 1.5.10 Kabelkanal: Einbau und Anschluß des Magnetventils
Legende:
1. Pneumatikschlauch vom Y-Schlauchverbinder kommend (Druckluftzweig Stopper)
2. Magnetventil (aus Nachrüstsatz)
3. Kabelkanal, längsseitig
4. Handbetätigung
5. Steckverbindung: Kabel Magnetventil
6. Pneumatikschlauch zur mech. Keramiksubstratzentrierung
