PTS-XPFL-04JE - 第188页
188 PTS-XPFL-04JE
CONVEYOR 7/8
コンベア 7/8 AGGQC9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
76 GGQC3320 1 SHIM シム FE INT t=0.09
77 GGQC3330 1 SHIM シム FE INT t=0.06
78 GGQC3340 1 SHIM シム FE INT t=0.03
187
PTS-XPFL-04JE
188
PTS-XPFL-04JE

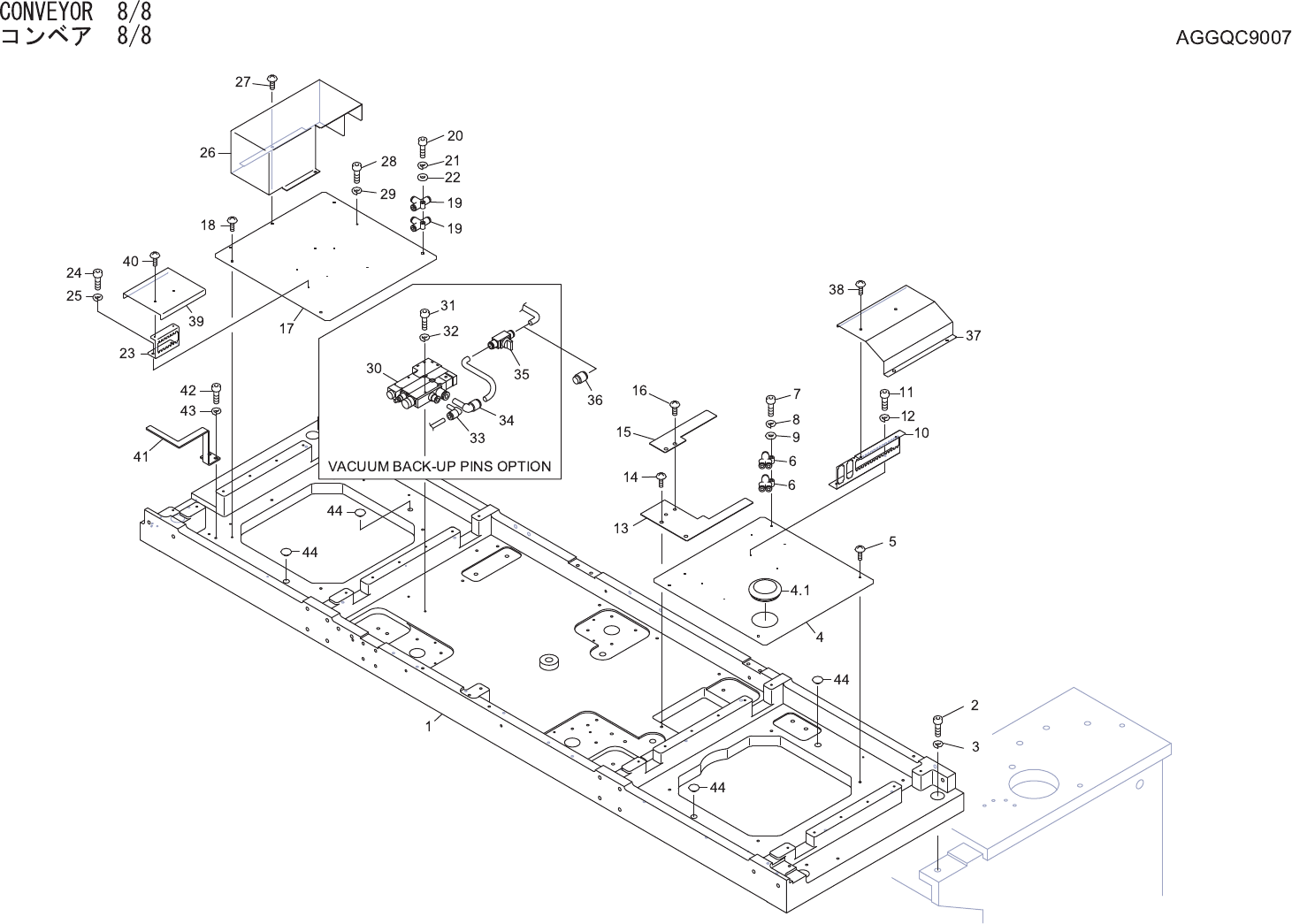

CONVEYOR 8/8
コンベア 8/8 AGGQC9007
No. Drg.No. & Code No. QTY Description Rating Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 材質 備考
1 GGQC0502 1 BASE ベース FE
2 H5362A 4 BOLT, HEX SOCKET ボルト 六角穴 M10X035 FE
3 W1026A 4 WASHER, LOCK ワッシャ スプリング 10M/M FE
4 GGQC0674 1 COVER カバー FE
4.1 H30834 1 BUSHING, RUBBER ブシュ ゴム MG-17 OT
5 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
6 Y30742 2 UNION ユニオン KQ2U04-00 OT
7 H5294A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
8 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
9 W1040S 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
10 GGQC2641 1 BKT ＢＫＴ FE
11 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
12 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
13 GGQC1981 1 COVER カバー FE
14 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
15 GGQC1990 1 COVER カバー FE
16 K5172L 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
17 GGQC0684 1 COVER カバー FE
18 K5172L 3 SCREW, C/R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
19 Y3069T 2 UNION ユニオン KQ2T04-00 OT
20 H5294A 1 BOLT, HEX SOCKET ボルト 六角穴 M04X030 FE
21 W1022A 1 WASHER, LOCK ワッシャ スプリング 4M/M FE
22 W1040S 1 WASHER, FLAT ワッシャ 平 4M/MX0.8X9(1W-4)(3ｶ ｸﾛ) FE
23 GGQC2370 1 BKT ＢＫＴ FE
24 H5275A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X008 FE
25 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
26 GGQC1013 1 COVER カバー FE
27 K51710 2 SCREW, C/R TRUSS 小ネジ 十穴トラス M03X005(3ｶ ｼﾛ) FE
28 H5288A 2 BOLT, HEX SOCKET ボルト 六角穴 M04X010 FE
29 W1022A 2 WASHER, LOCK ワッシャ スプリング 4M/M FE
30 A4002C 1 EJECTOR エジェクタ VKBL10R-0608SEB-PW-C100 OT
31 H5280A 2 BOLT, HEX SOCKET ボルト 六角穴 M03X020 FE
32 W1021A 2 WASHER, LOCK ワッシャ スプリング 3M/M FE
33 Y3079H 1 UNION, ELBOW ユニオン エルボ KQ2L06-99 OT
34 A4066R 1 ELBOW エルボ KQ2L08-99 OT
35 H1037T 1 VALVE, MANUAL バルブ 手動 HV8-8-2 OT
36 K2007Z 1 CAP キャップ KQ2C08-00 OT
37 GGQC2360 1 COVER カバー FE
189
PTS-XPFL-04JE
