– 100 –
E2
2006-009

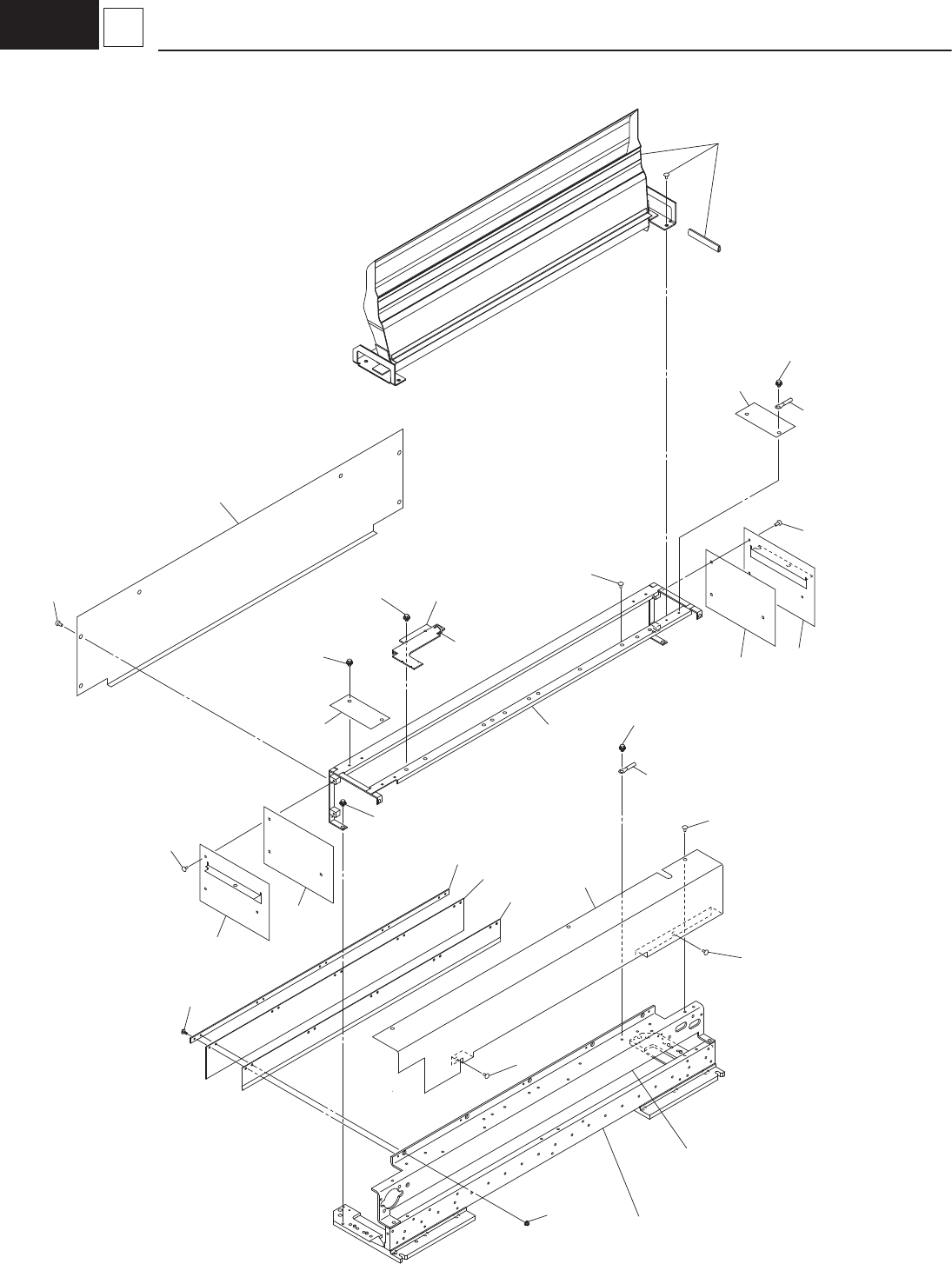

E2 CUTTER SECTION
1 Cover
16
18
19
3
4
5
17
2
See Fig E2-6
21
22
23
25
25
15
15
13
10
See Fig E2-2
Key No.101
See Fig E2-3
Key No.201
21
15
8
9
15
7
13
14
16
6
8
15
21
23
24
– 101 –
CUTTER SECTION
2006-009
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
2 KYB-M3T0E-00 1010H22E SUPPORT 1
3 KYB-M3T12-00 211DE291 PLATE 1
4 KYB-M3T15-00 212A2743 GUIDE 1
5 KYB-M3T13-00 211DE292 PLATE 1
6 KYB-M3T27-00 1010H22Z BRACKET 1
7 KYB-M3T28-00 1010H230 BRACKET 1
8 KYB-M3T24-00 1010H22P COVER 2
9 KYB-M3T0V-00 1010H22N COVER 1
10 KYB-M3T0F-00 1010H22M COVER 1
13 KYB-M3T25-00 1010H22Q COVER 2
14 KYB-M3T0X-00 1010H23B BRACKET 1
15 91312-04008 221AA016 BOLT,HEX.SOCKET HEAD 15 M4L8
16 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 5 M3L6
17 90990-01J140 221AA095 BOLT,HEX.S/H WW 5 M3L10 SW+FW
18 92902-03100 221HA003 WASHER,SPRING 5 SW3
19 92902-03200 221HA103 WASHER,PLAIN 5 FW3
21 90990-66J012 221DA207 SCREW,TRUSS HEAD 12 TRS M4L6
22 90990-66J013 221DA208 SCREW,TRUSS HEAD 2 TRS M4L8
23 KYB-M65AW-00 23N30632 WIRING 6
25 91312-04006 221AA015 BOLT,HEX.SOCKET HEAD 2
– 102 –
E2
2006-009

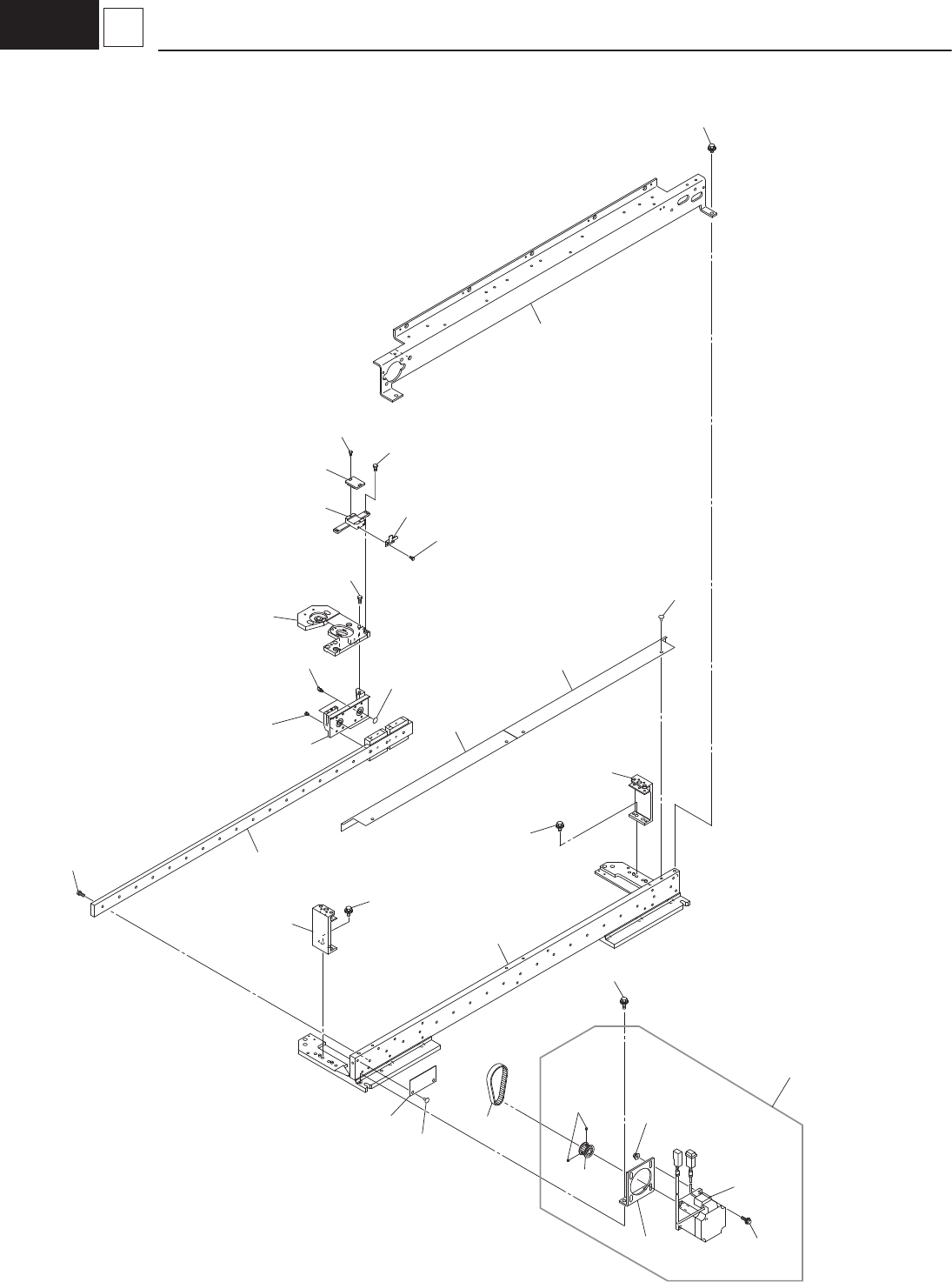

2 Motor
119
See Fig E2-4
Key No.303
See Fig E2-4
Key No.303
119
117
110-05
110-07
110-06
110-07
110-08
110-03
117
119
105
117
114
113
101
See Fig E2-3
Key No.201
See Fig E2-5
Key No.445
103
118
110-04
110-02
102
104
123
111
109
110-01
119
110
121
117
115
120
112
107
